Installez l'émetteur d'impulsion reed Zenner à l'intérieur de votre compteur Woltman, sous le capot du cadran, afin de remonter vos consommations en temps réel sur la plateforme Willie.
Boîtier antenne qui reçoit le câble de l'émetteur d'impulsion et assure la transmission des données vers la plateforme Willie.

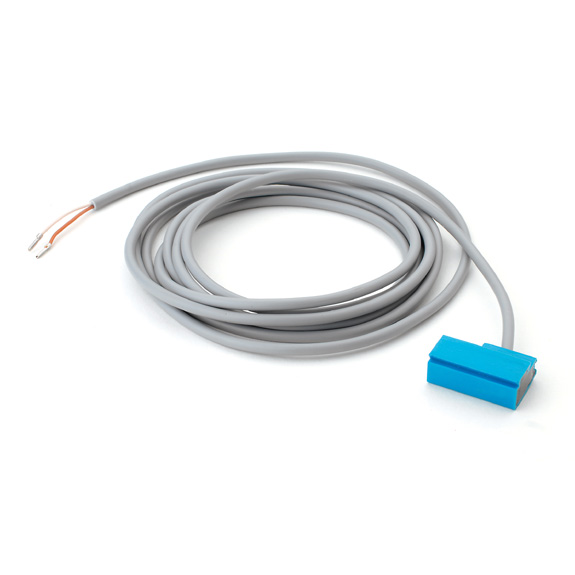

Contacteur reed pré-câblé qui se glisse dans une des trois glissières du cadran, sous le capot du compteur. Il est équipé d'une résistance de protection de 47 Ω et se raccorde au module Willie.
Compteurs Woltman Zenner -N et -M (séries WS, WSN, WP et WPH) : WPH-N, WS-N, WI-N, WPH-MF, WB-MF, WPW-MF, WPH-MFD, WS-MFD, WB-MFD et WPV-MFD.
Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.
Fourni dans le kit
À prévoir

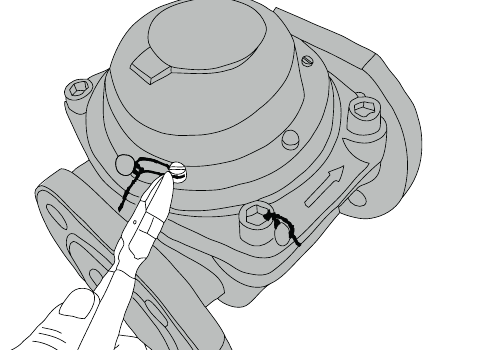

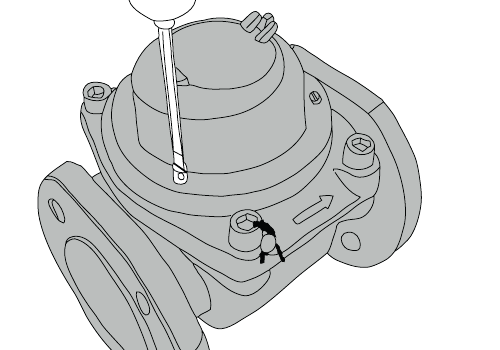

Coupez le fil du plombage utilisateur, celui qui scelle le capot du cadran. Dévissez ensuite les trois vis du capot et retirez-le pour accéder au cadran.

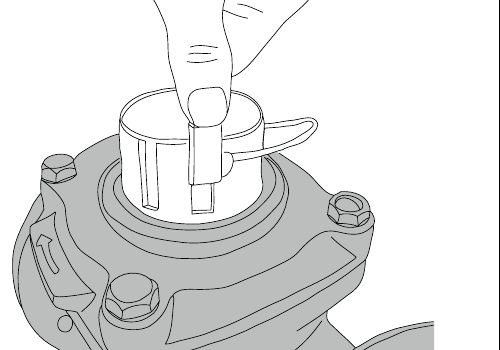

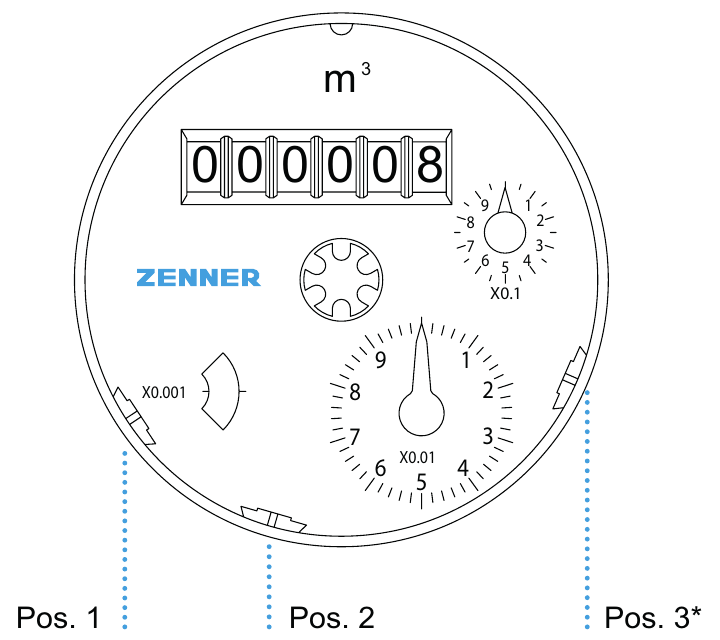

Le cadran comporte trois glissières. Insérez l'émetteur par le haut dans la glissière Pos. 2, câble dirigé vers le bas, et poussez-le jusqu'en butée.

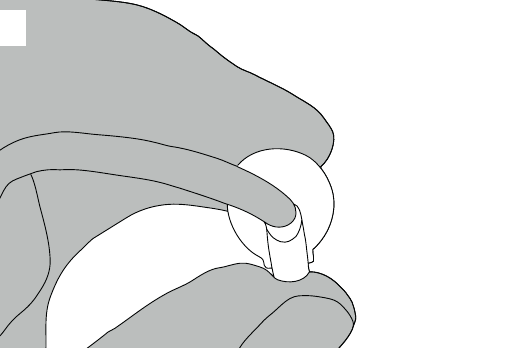

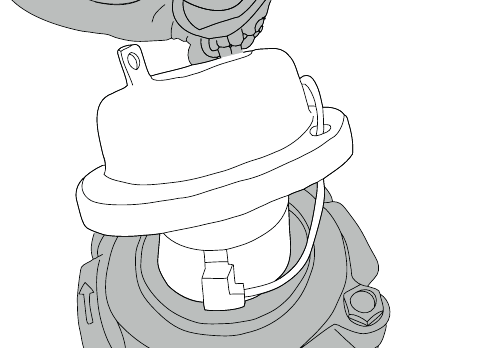

Libérez le passe-câble du capot en le tournant d'un quart de tour. Sortez sa clavette, rompez l'opercule du passage de câble, logez-y le câble de l'émetteur puis remettez la clavette. Reposez le capot sur le compteur en laissant le câble sortir par le passe-câble.

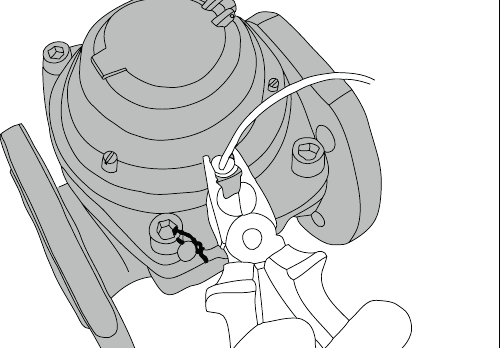

Remettez le passe-câble dans son logement et fixez-le d'un quart de tour. Revissez les trois vis, puis rescellez le capot afin d'empêcher tout démontage non autorisé.
Le poids d'impulsion — le volume d'eau représenté par une impulsion — dépend du modèle de compteur et de son diamètre. En Pos. 2 :
Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.
Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.
Photographiez l'index du compteur d'eau, d'assez près pour que chaque chiffre soit lisible — y compris les cadrans rouges.
Une dernière photo d'ensemble, montrant le compteur et l'antenne dans le même cadre.
