Raccordez le module Willie sur la sortie impulsion du module Zenner Multipulse afin de remonter vos consommations en temps réel sur la plateforme Willie.
Seul élément fourni pour ce type d'installation. Ce boîtier antenne se raccorde sur la sortie impulsion du module Multipulse et assure la transmission des données vers la plateforme Willie.
Compteur ultrasonique Zenner Multipulse équipé d'une sortie impulsion.
Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.
Fourni dans le kit
À prévoir
Sur le module Multipulse, repérez les bornes de la sortie impulsion. Deux entrées sont disponibles pour raccorder le module Willie — utilisez l'une des deux :
À l'aide d'un petit tournevis plat, raccordez le câble du module Willie sur l'entrée choisie (INPUT 1 ou INPUT 2) en respectant la polarité. Le câble comporte plusieurs fils, mais seuls deux sont à raccorder :

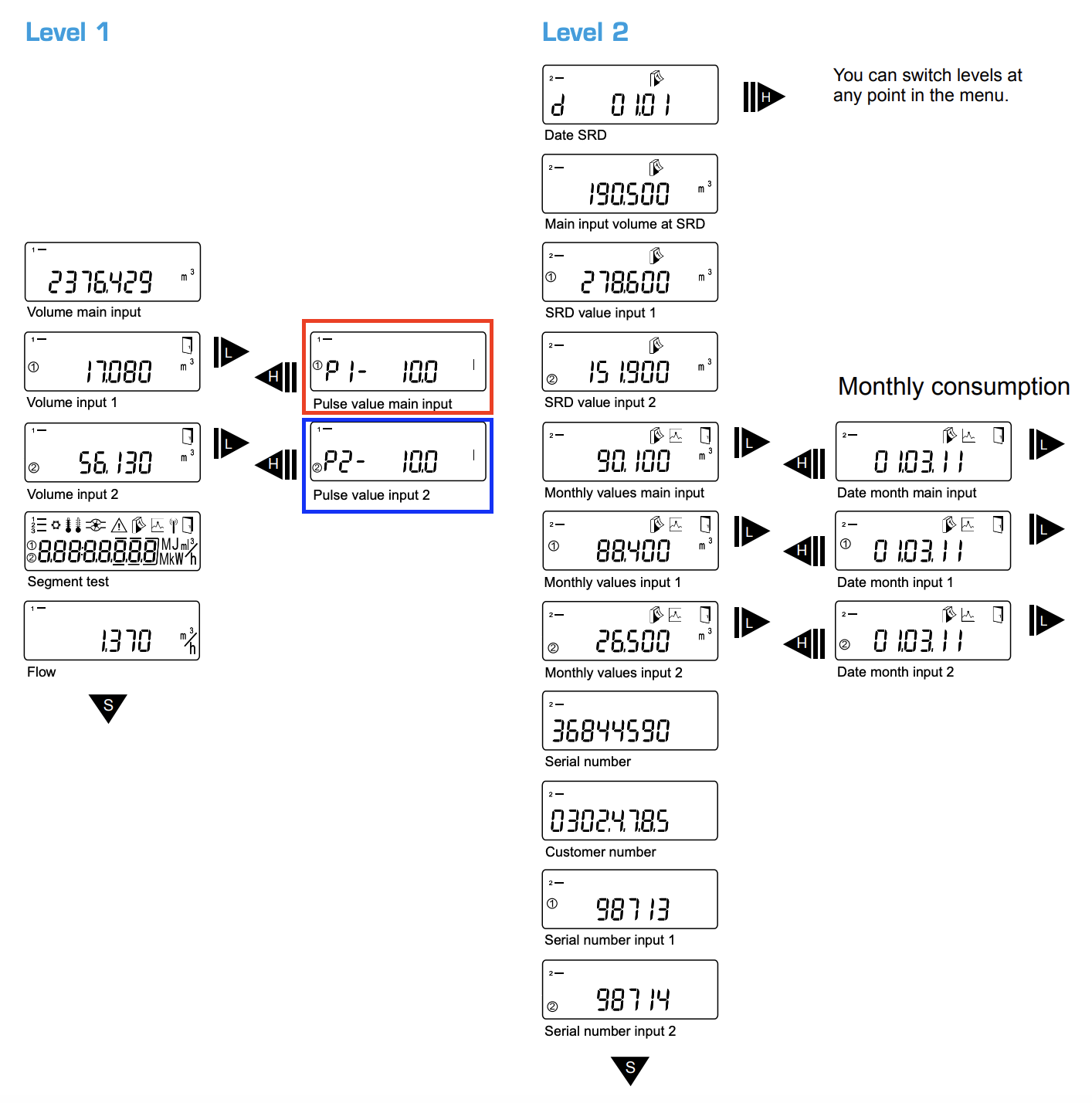

Relevez la valeur d'impulsion (Pulse Value) configurée sur l'entrée utilisée du module Multipulse — c'est le volume d'eau représenté par une impulsion, exprimé en litres (L) ou en mètres cubes (m³). Elle est indiquée sur le module ou dans sa documentation.
Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.
Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.
Photographiez l'index du compteur d'eau, d'assez près pour que chaque chiffre soit lisible — y compris les cadrans rouges.
Une dernière photo d'ensemble, montrant le compteur et l'antenne dans le même cadre.
