Installez l'émetteur d'impulsion HRI-Mei sur un compteur d'eau Sensus afin de générer les impulsions nécessaires à la remontée de vos consommations en temps réel sur la plateforme Willie.
Ce boîtier antenne assure l'interface entre le compteur et la transmission des données vers la plateforme Willie.
Émetteur d'impulsion qui se clipse sur le totaliseur du compteur Sensus. Il est pré-câblé et doit être connecté au module Willie.
Sensus 420, 620, Meistream, MeiTwin, WP-Dynamic (compteurs Sensus équipés d'un totaliseur compatible HRI).
Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.
Module Willie

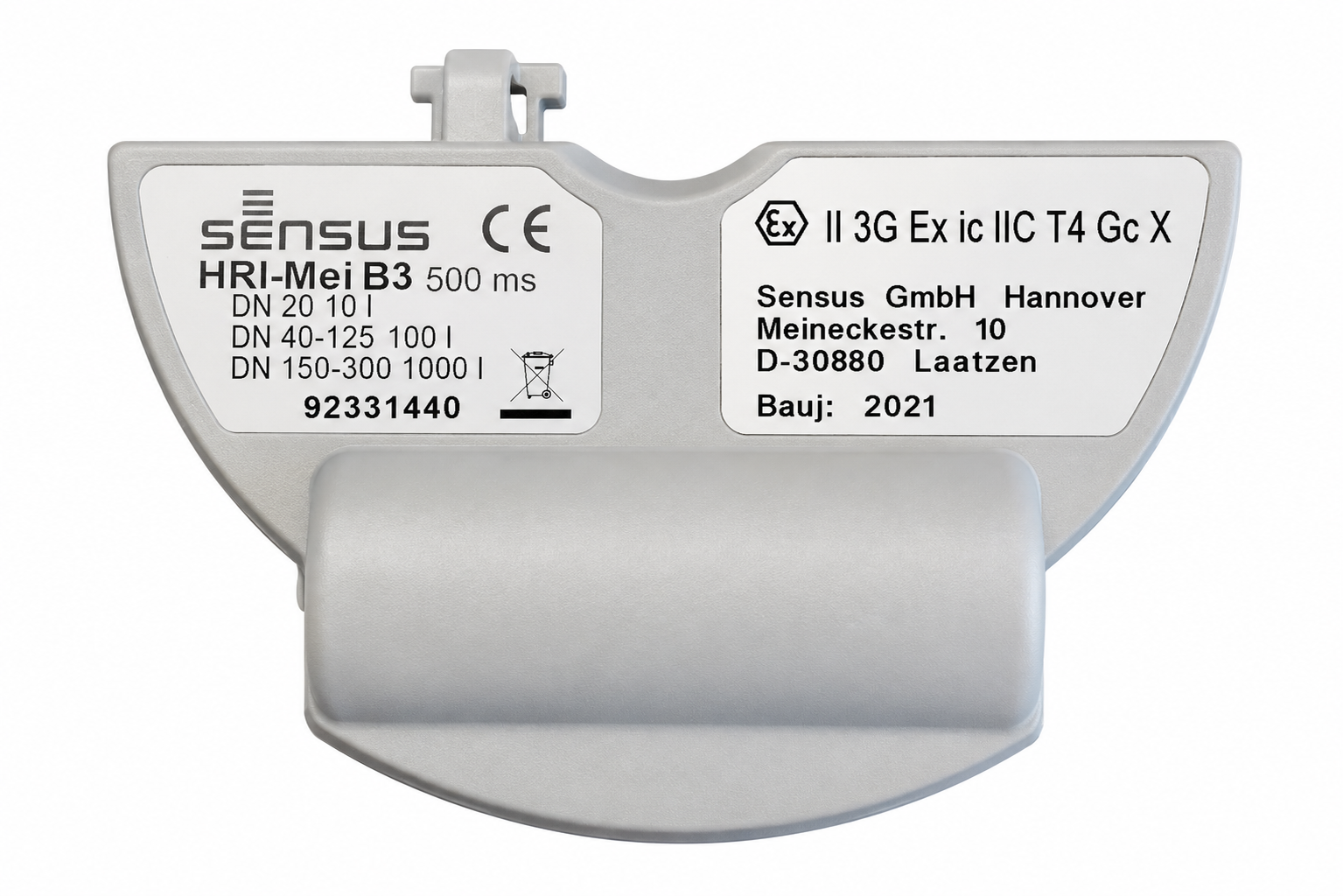

Émetteur HRI-Mei
Assurez-vous d'avoir les éléments suivants à portée de main.

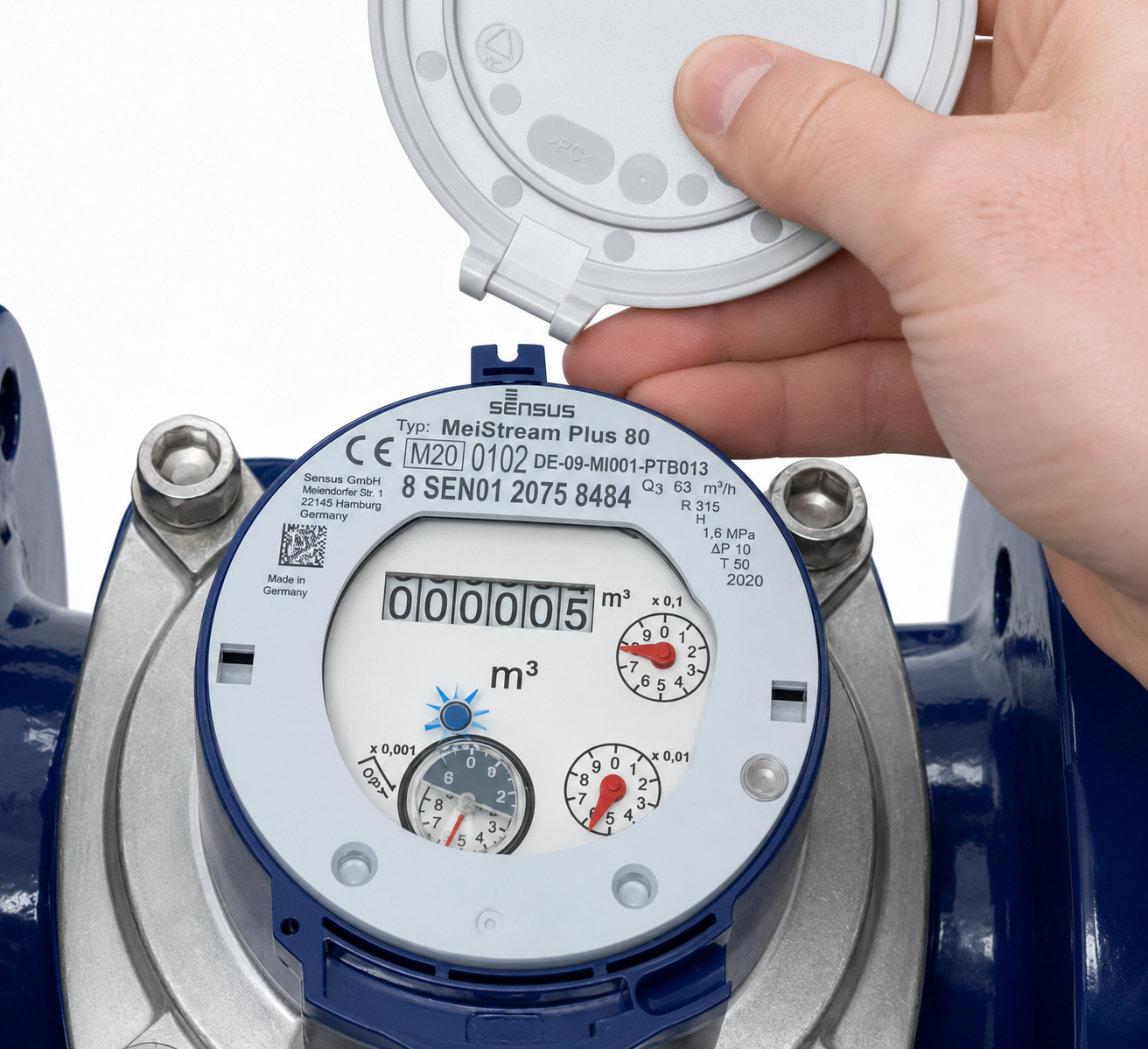

Retirez le couvercle de protection du compteur d'eau Sensus afin d'accéder au totaliseur.
Retrait du couvercle de protection du compteur d'eau Sensus.

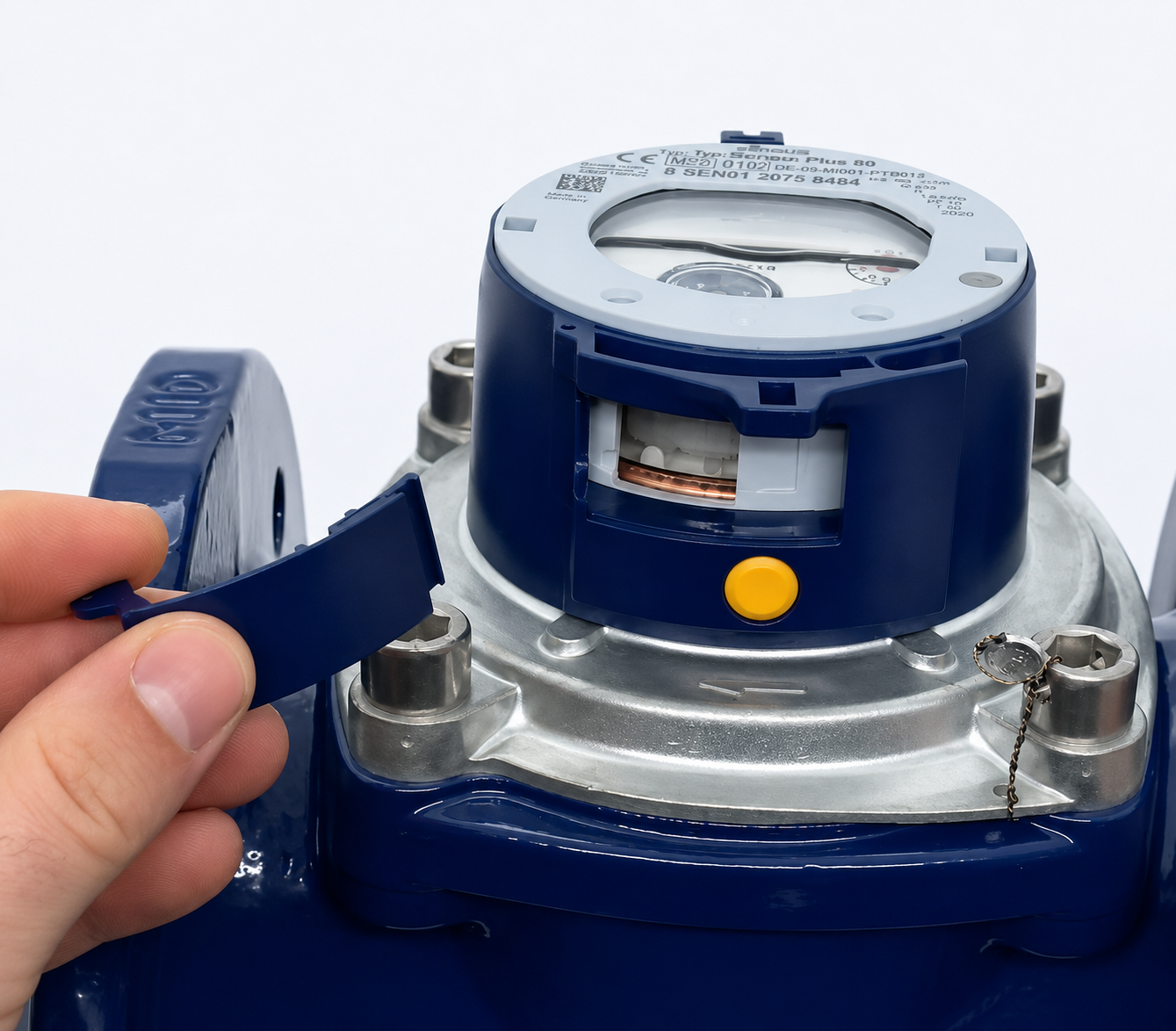

Ouvrez le capot latéral en exerçant une légère pression contre le côté gauche.
Ouverture du capot latéral par une légère pression contre le côté gauche.

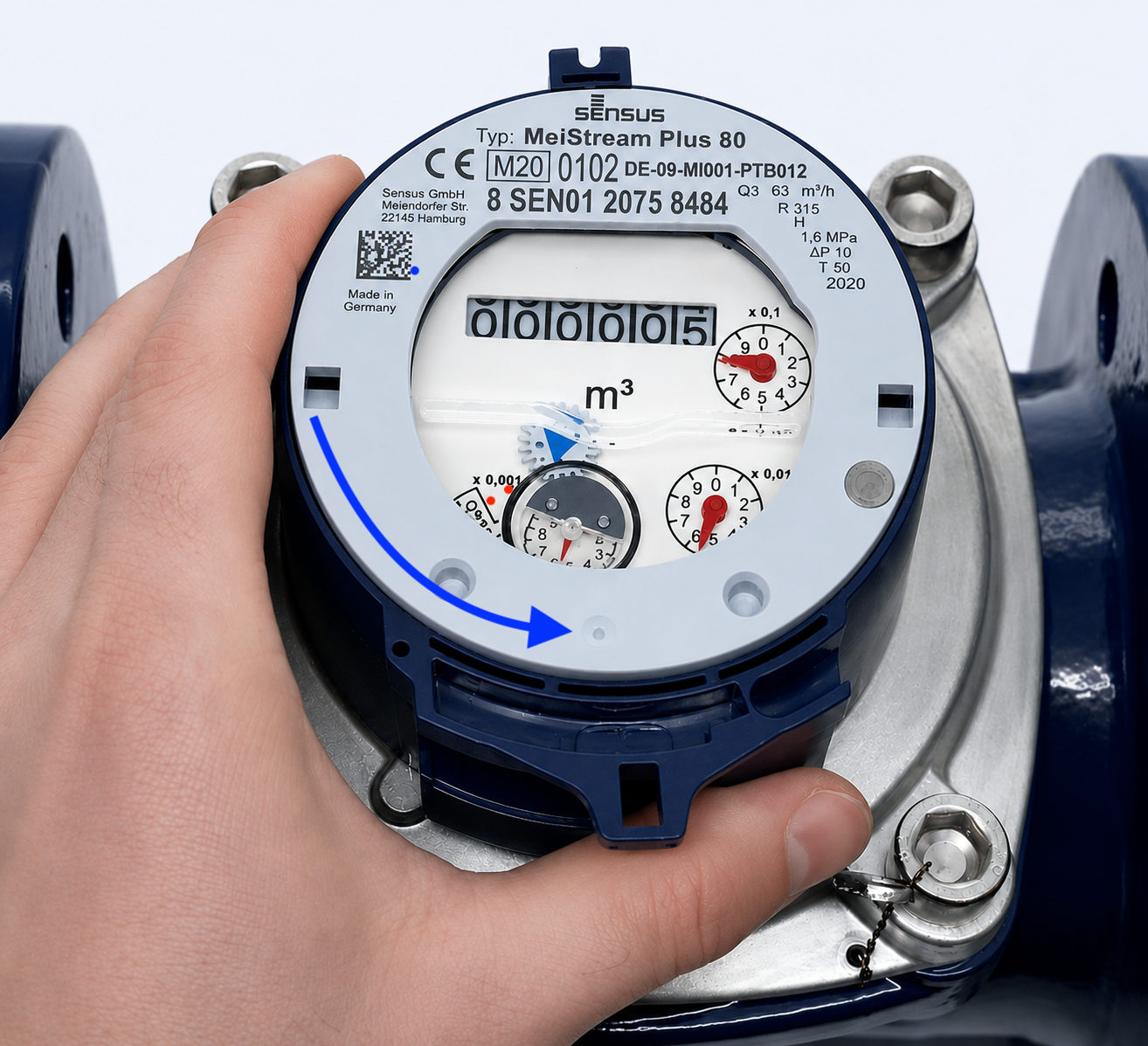

Tournez la bague du compteur de 10° dans le sens antihoraire afin d'ouvrir les prises d'impulsion.
Rotation de la bague de 10° dans le sens antihoraire pour ouvrir les prises d'impulsion.

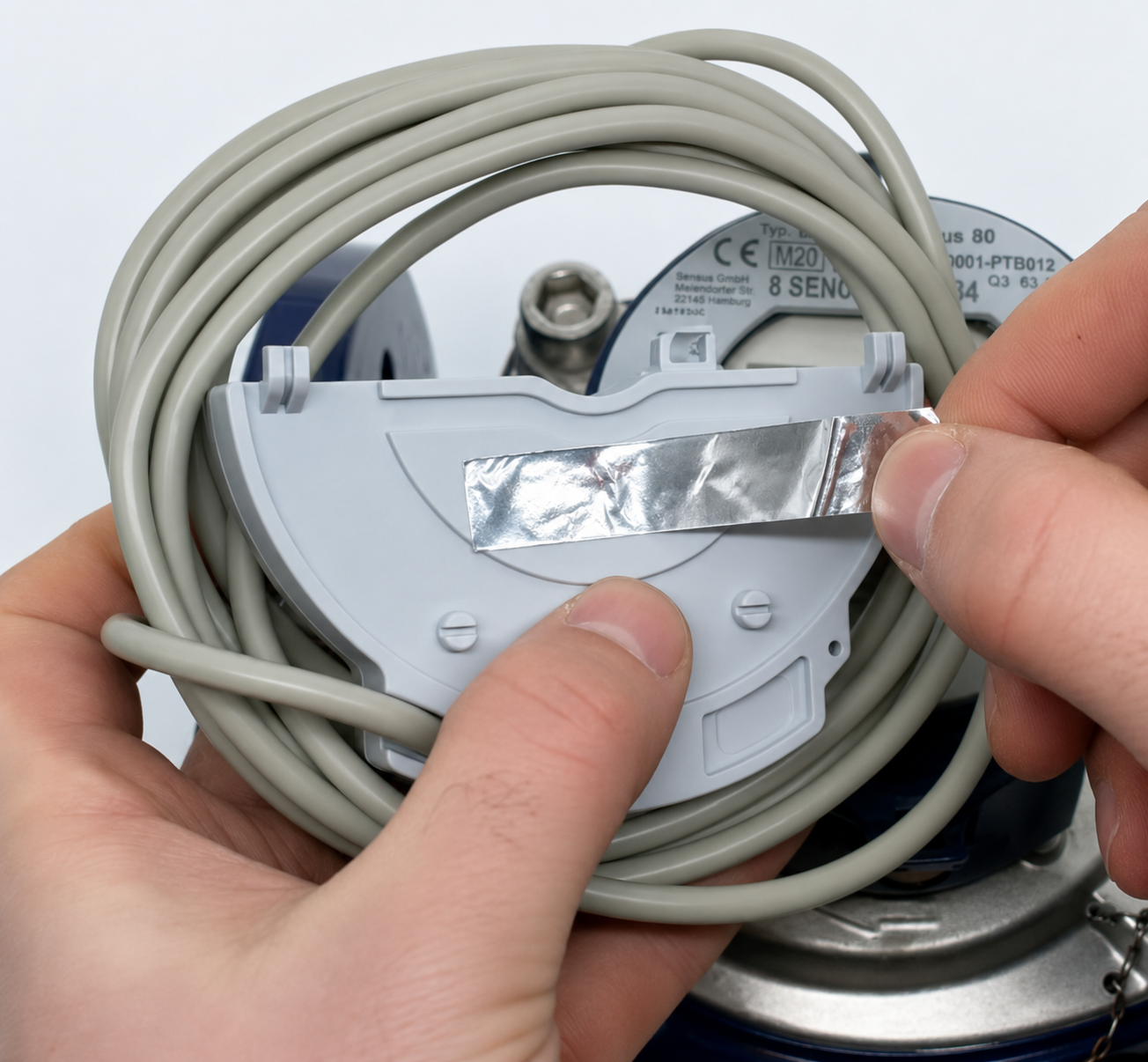

Retirez le film de protection (feuille aluminium) situé sous l'émetteur HRI-Mei.
Retrait du film de protection situé sous l'émetteur HRI-Mei.

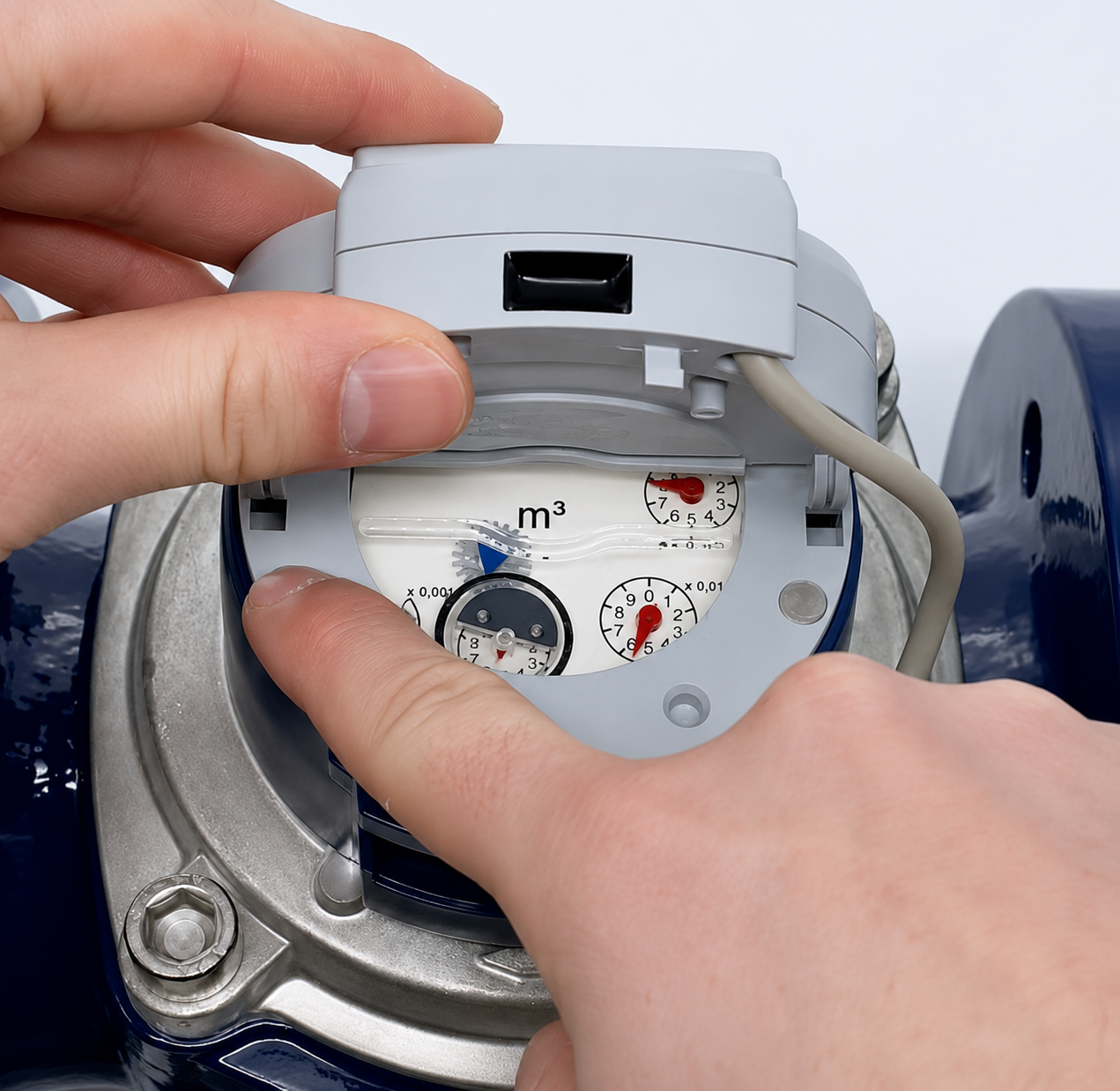

Placez l'émetteur dans les trous de la bague de fixation, puis appuyez sur l'émetteur jusqu'à ce qu'il repose à plat sur la bague de fixation.
Mise en place de l'émetteur sur la bague de fixation, appuyé jusqu'à reposer à plat.

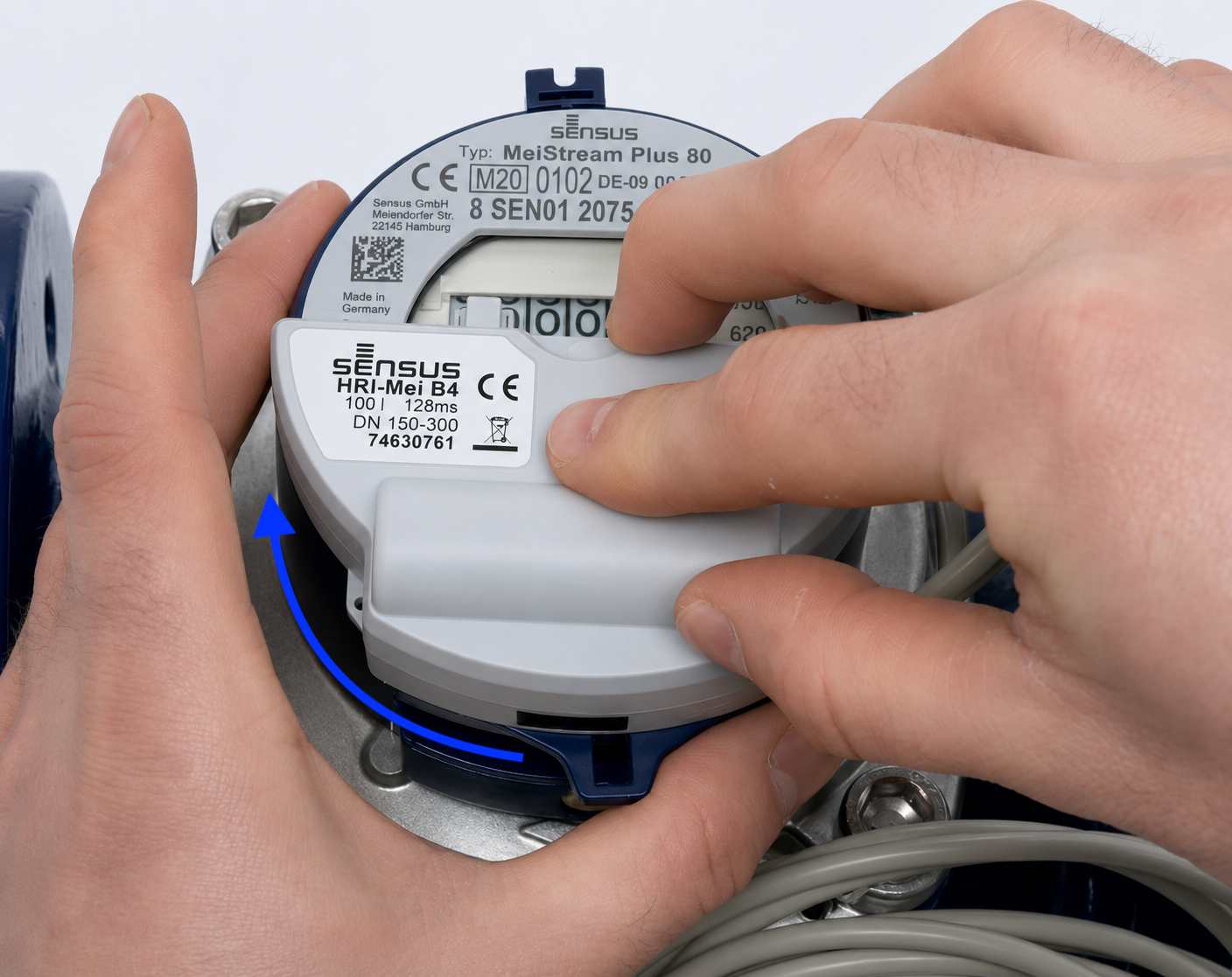

Tournez la bague d'environ 10° dans le sens horaire pour verrouiller l'émetteur en place.
Rotation de la bague de 10° dans le sens horaire pour verrouiller l'émetteur en place.
Si requis, appliquez le scellé plastique fourni pour sécuriser l'émetteur HRI-Mei et empêcher tout retrait non autorisé.
Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.
Branchement du câble de l'émetteur sur le module Willie et vissage de l'antenne
Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.
Exemple d'installation terminée — le module Willie (à gauche) est fixé au mur, à l'abri de l'eau.
Félicitations 🎉 — votre consommation d'eau est désormais suivie par Willie ! Pour finaliser la synchronisation de votre compteur sur la plateforme, nous avons besoin de 1 information et 3 photos.
Information
3 photos
Exemples
1. Index du compteur
2. Identifiant du module Willie
3. Photo globale
