Installez l'émetteur d'impulsion universel HRI sur un compteur d'eau Sensus afin de générer les impulsions nécessaires à la remontée de vos consommations en temps réel sur la plateforme Willie.
Ce boîtier antenne assure l'interface entre le compteur et la transmission des données vers la plateforme Willie.
Émetteur d'impulsion universel qui se clipse sur le cadran du compteur Sensus. Il est pré-câblé et doit être connecté au module Willie.
Émetteur universel compatible avec de nombreux compteurs Sensus : compteurs de vitesse à jet unique, à jets multiples, et compteurs volumétriques équipés d'un cadran sec verre-métal.
Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.

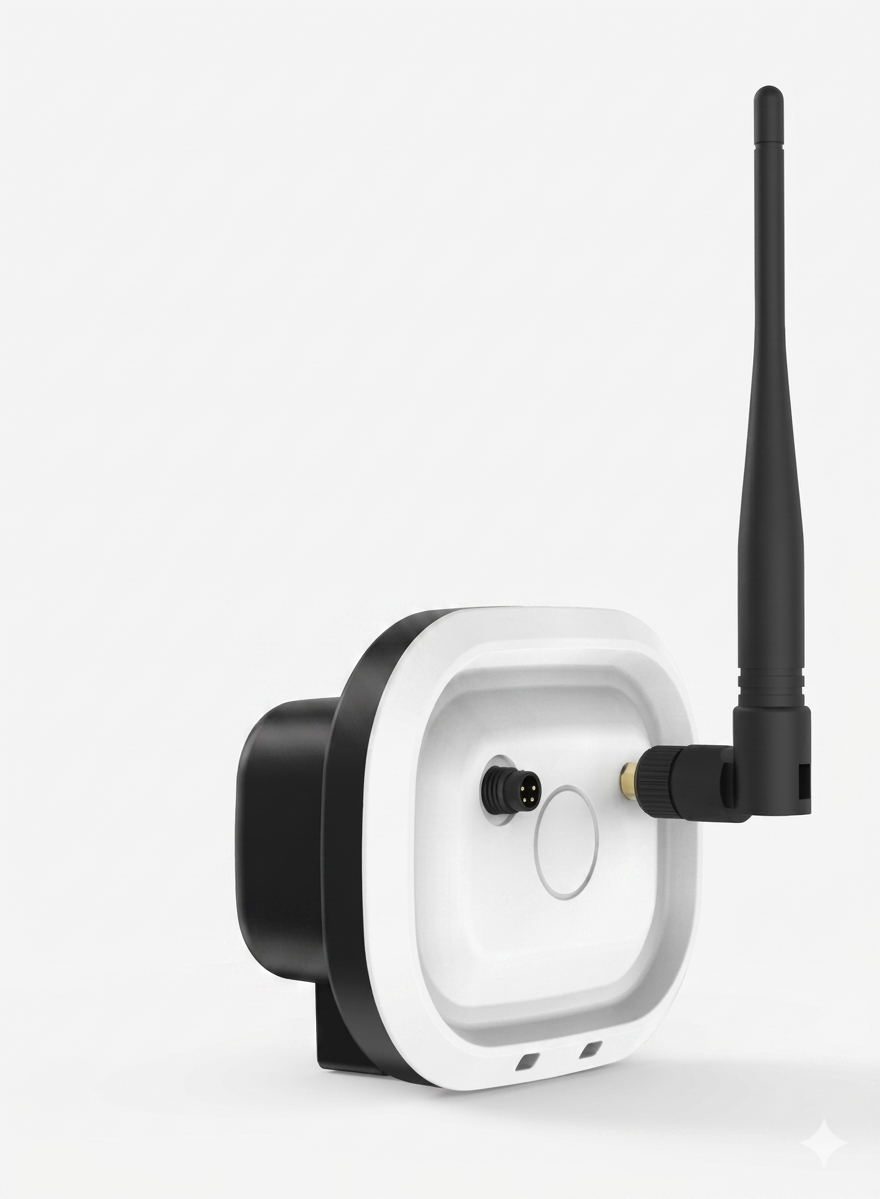

Module Willie

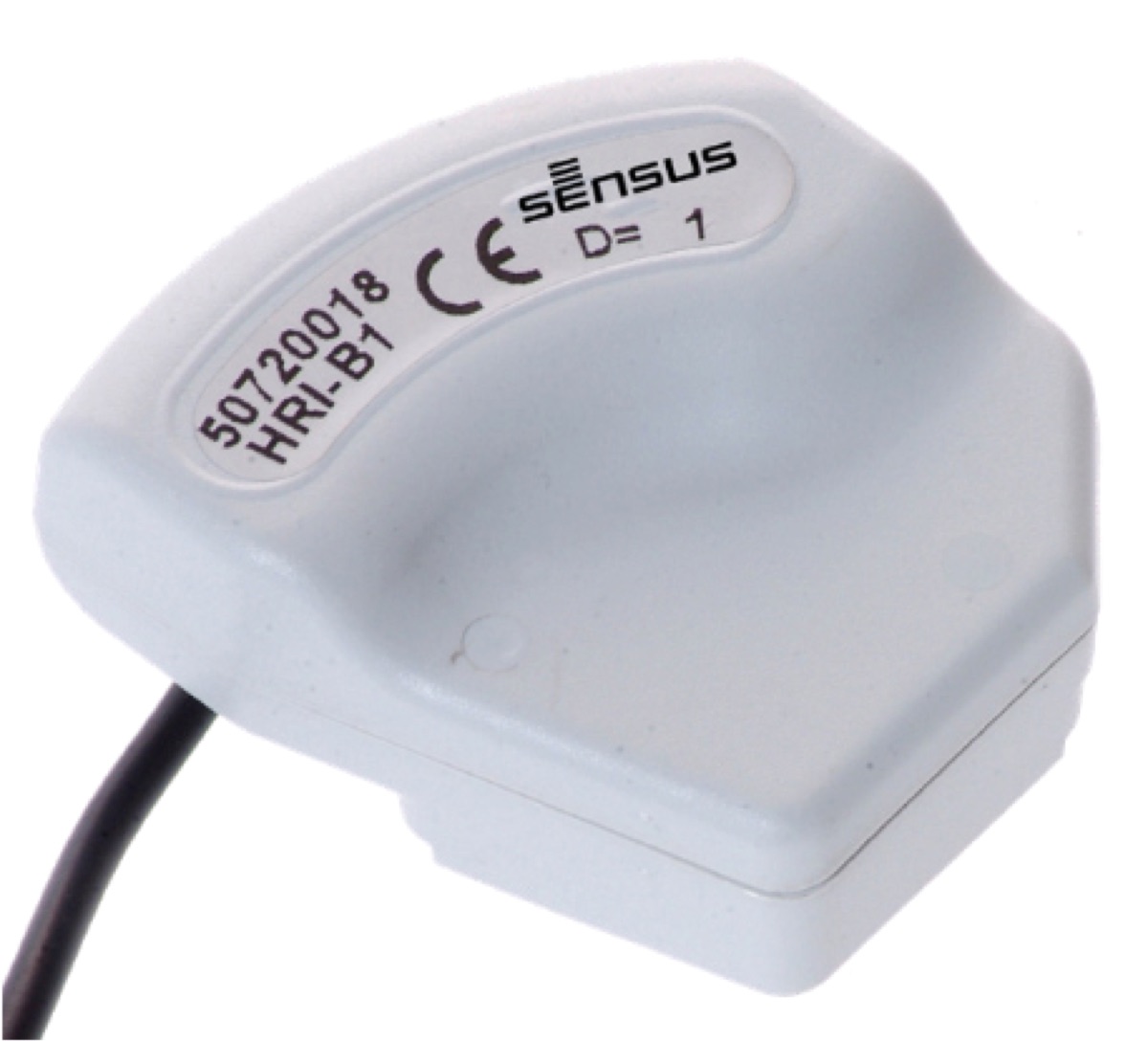

Émetteur HRI
Assurez-vous d'avoir les éléments suivants à portée de main.

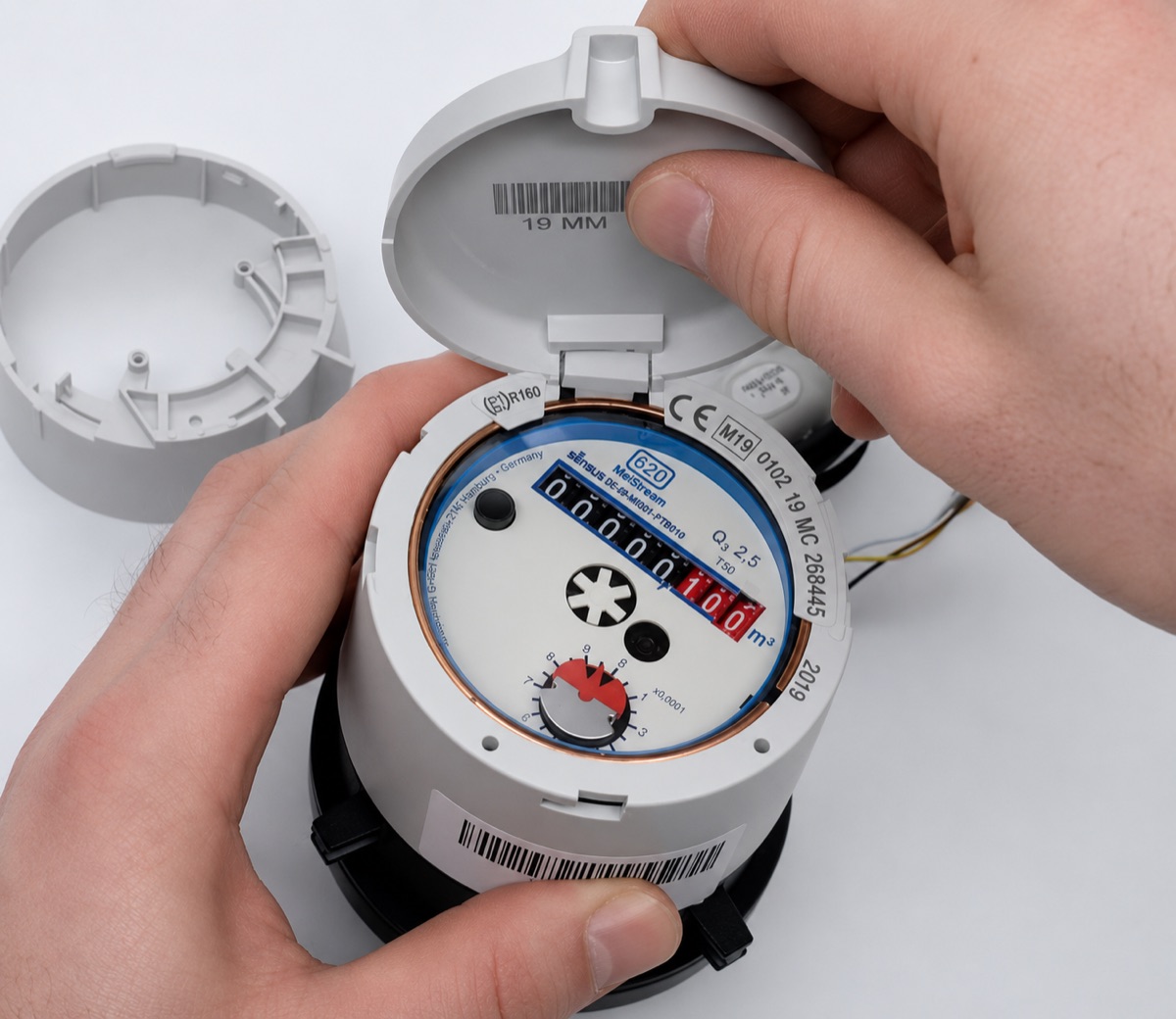

Retirez le couvercle de protection du compteur : appuyez sur le côté gauche du couvercle tout en poussant le côté droit vers le bas, puis faites glisser le couvercle vers vous pour le dégager.
Retrait du couvercle de protection du compteur d'eau Sensus.

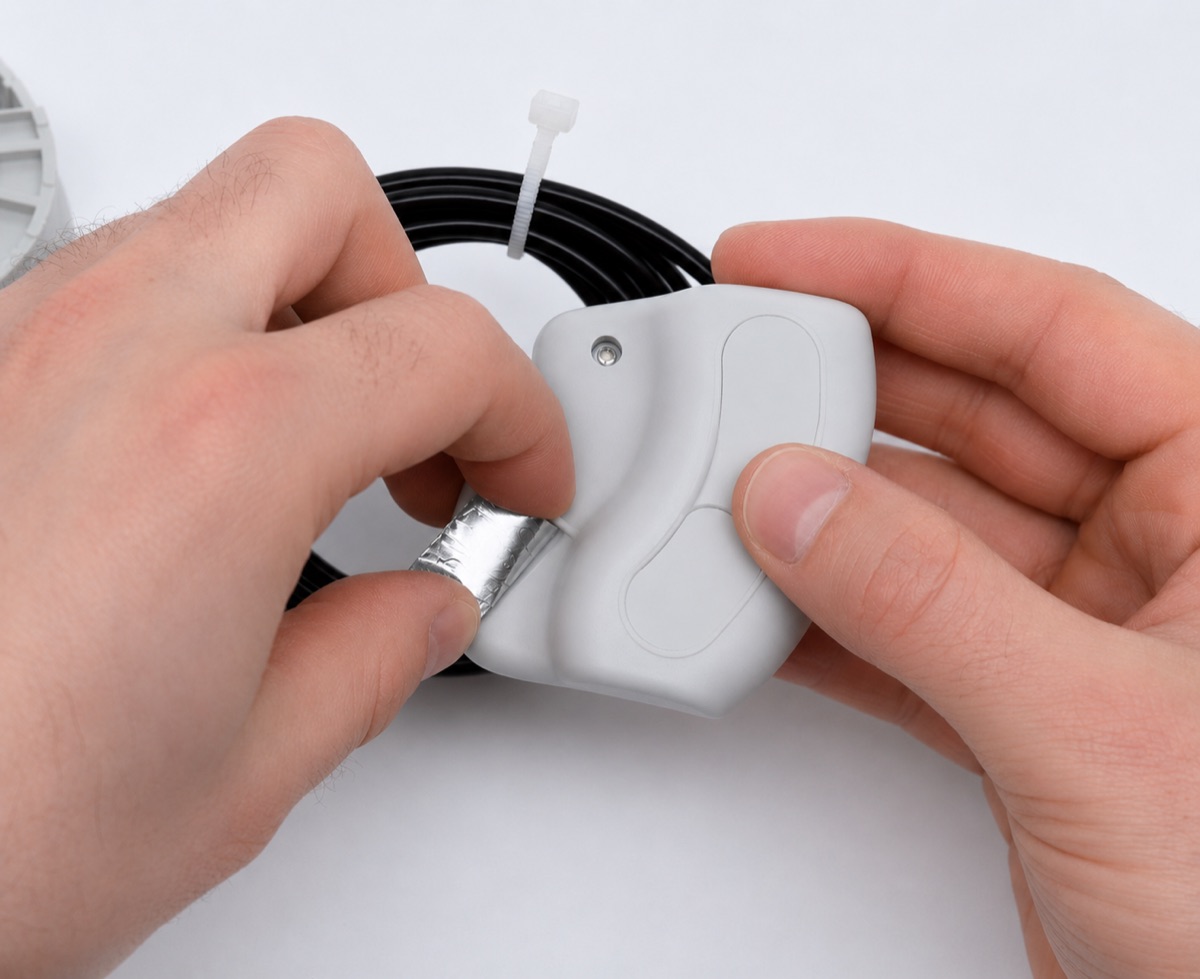

Retirez le film de protection (feuille aluminium) situé sous l'émetteur HRI.
Retrait du film de protection situé sous l'émetteur HRI.
Placez la bague de fixation sur le compteur en l'alignant correctement avec les encoches du compteur, puis verrouillez-la en la tournant de 10° dans le sens horaire.

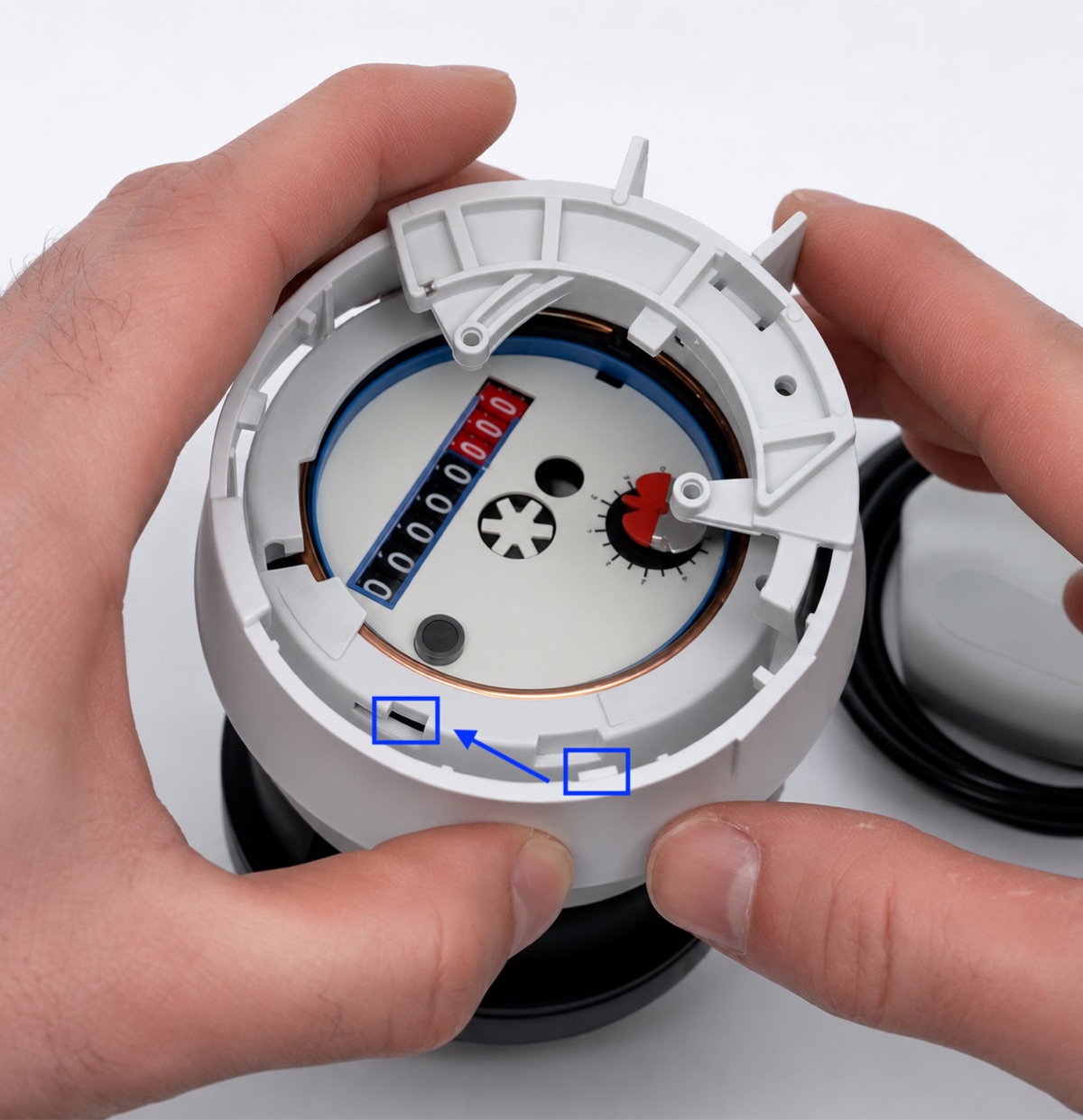

Alignement de la bague avec les encoches du compteur.

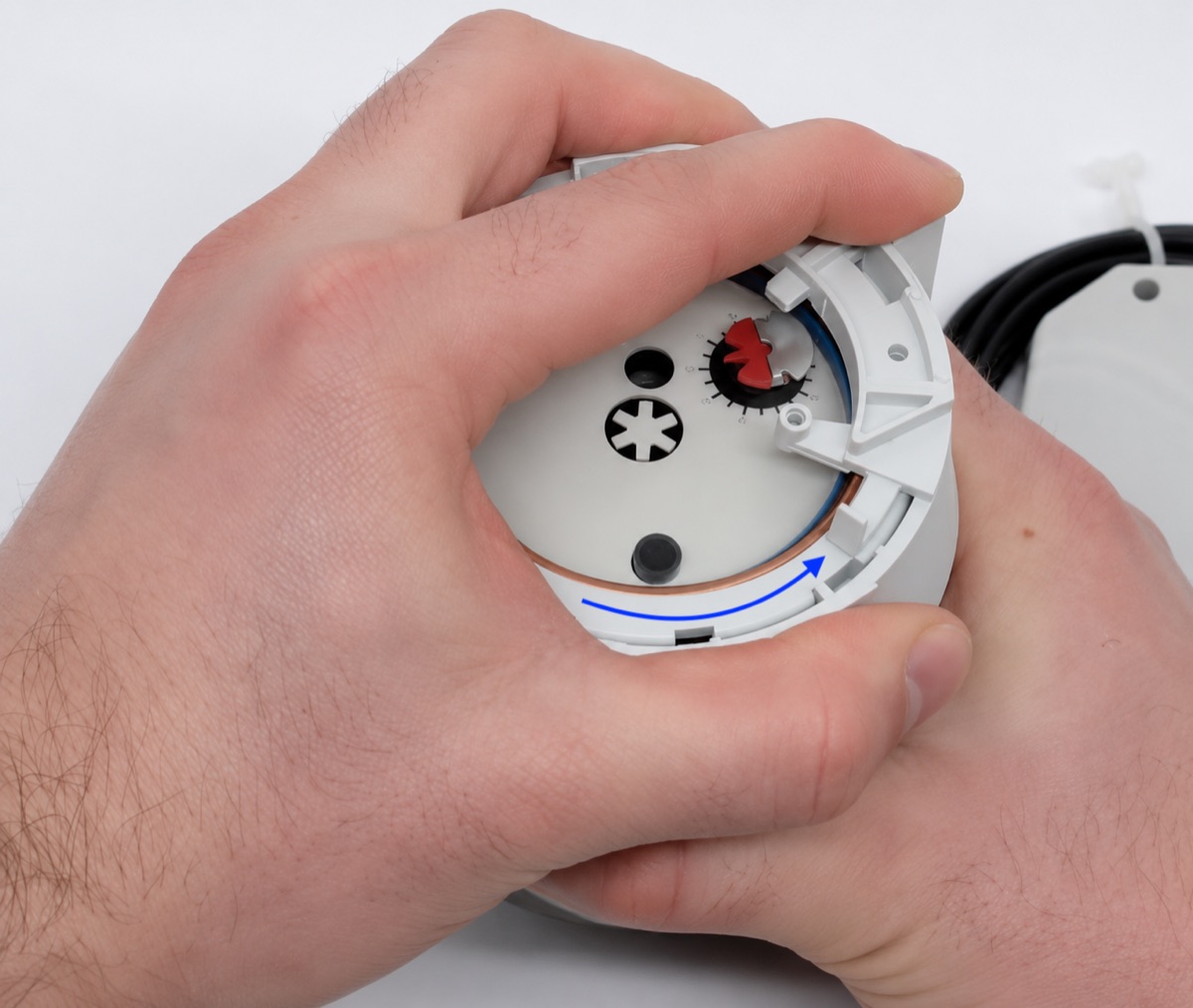

Verrouillage par rotation de 10° dans le sens horaire.
À l'aide d'un petit tournevis cruciforme, vissez la vis fournie pour solidariser la bague de fixation au compteur.

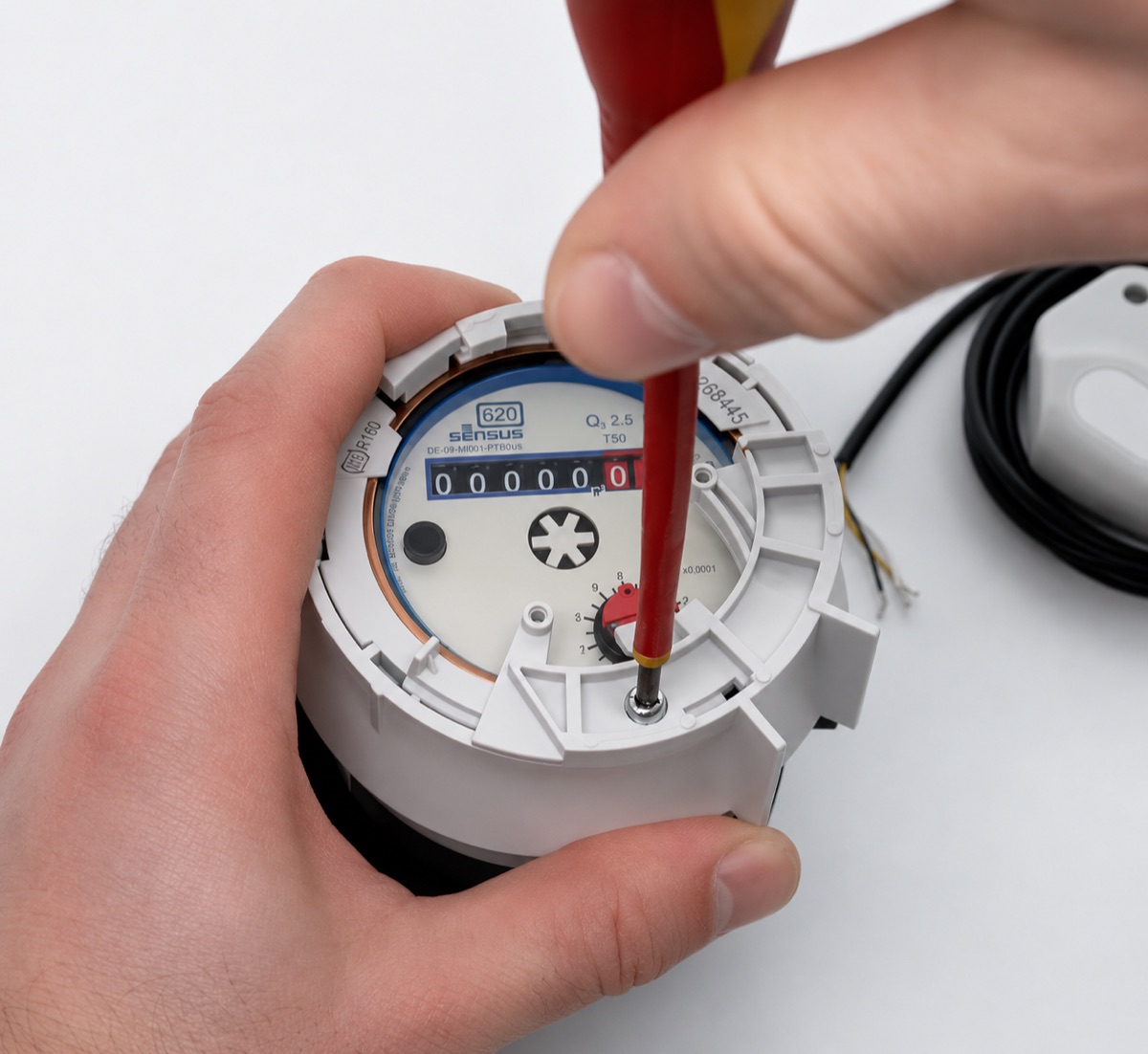

Fixation de la bague au compteur avec la vis fournie.

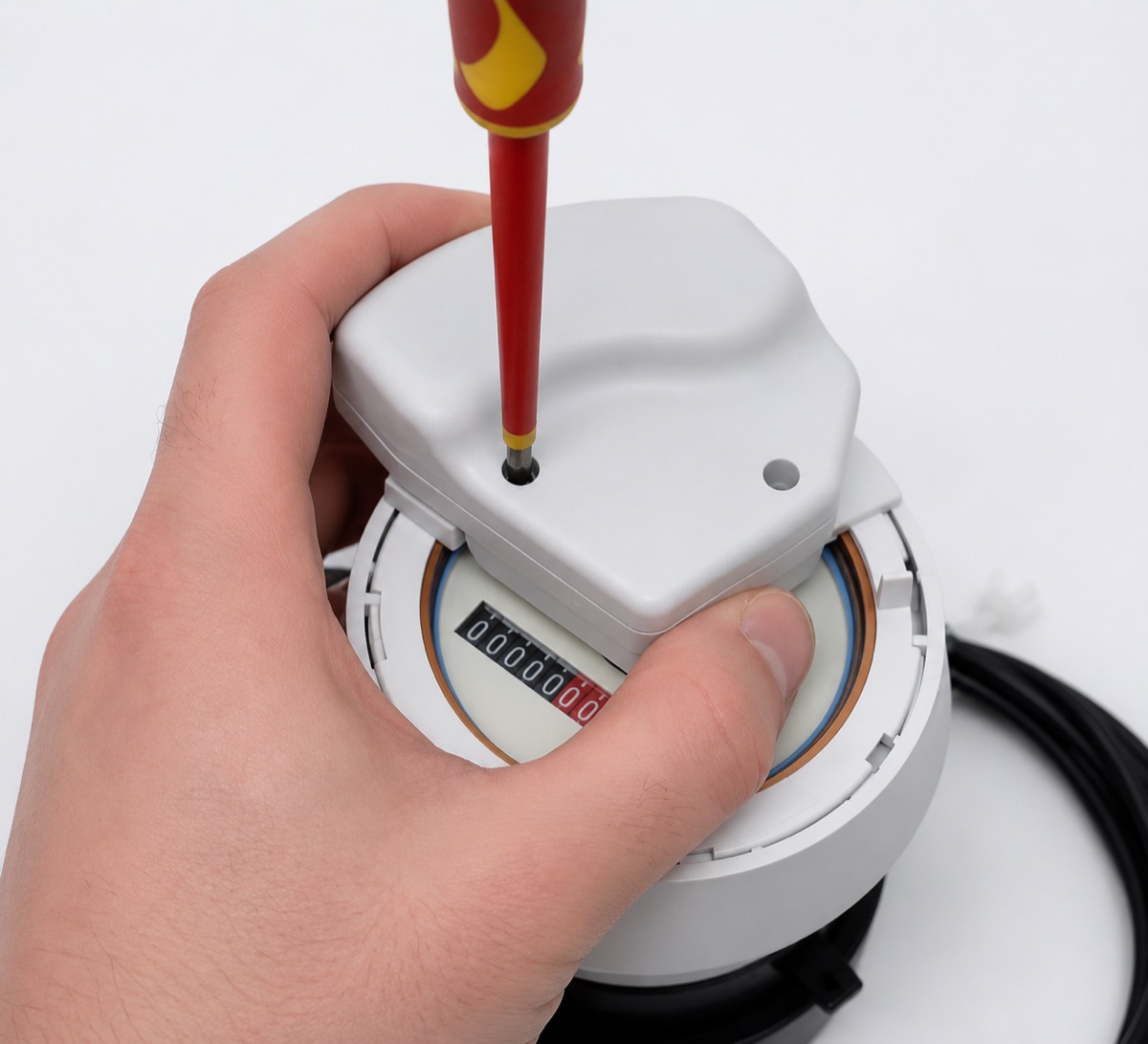

Positionnez l'émetteur HRI sur la bague de fixation, puis fixez-le à l'aide des 2 vis restantes.
Fixation de l'émetteur HRI sur la bague avec les 2 vis restantes.
Refermez le compteur en mettant en place le couvercle semi-circulaire fourni.

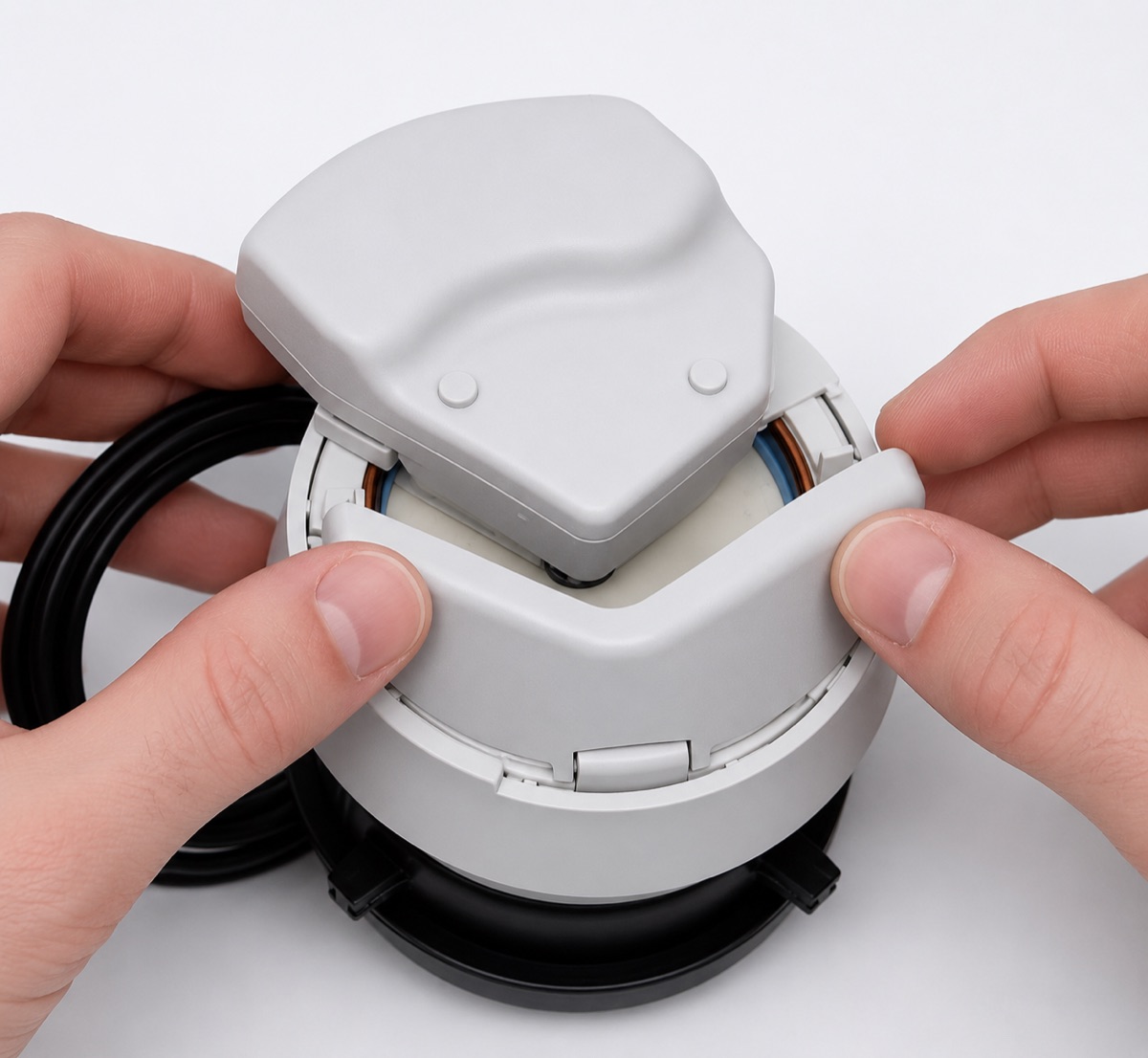

Mise en place du couvercle semi-circulaire fourni.

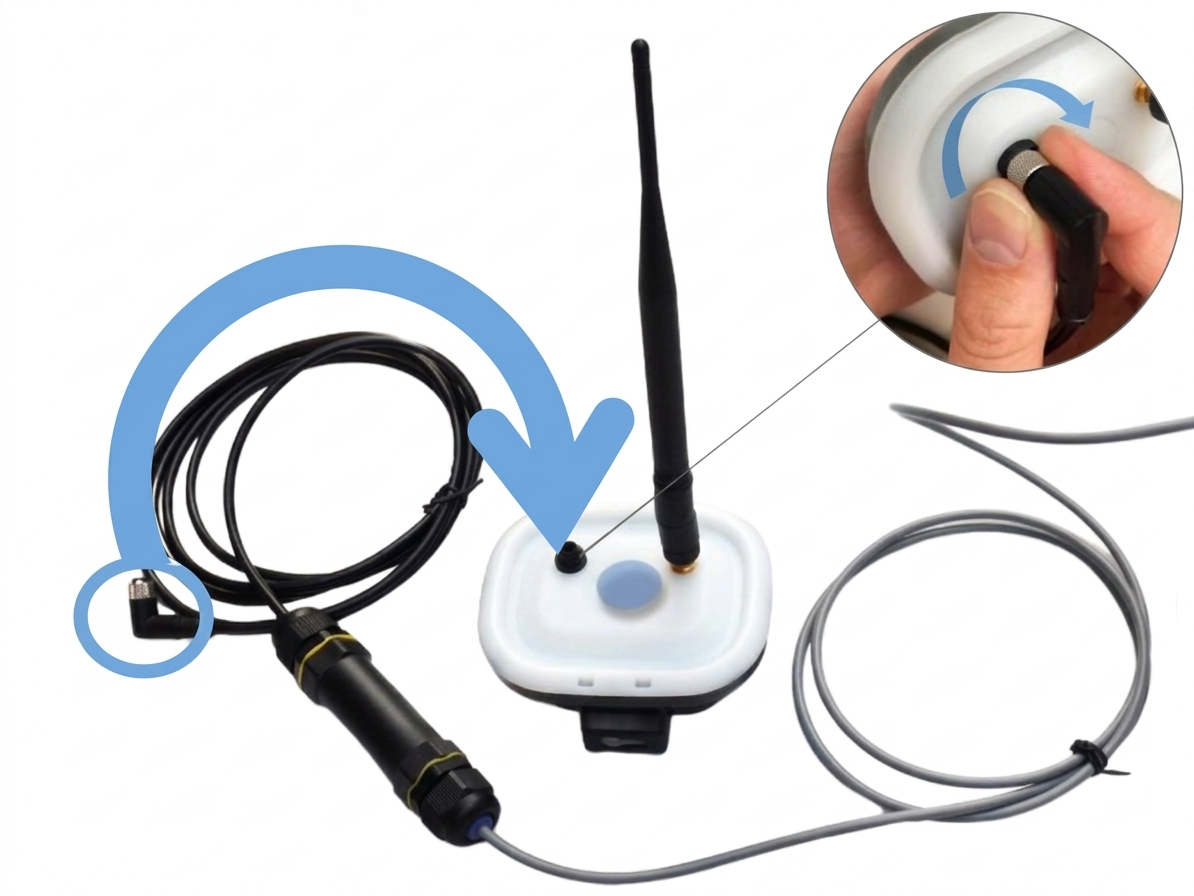

Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.
Branchement du câble de l'émetteur sur le module Willie et vissage de l'antenne
Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.

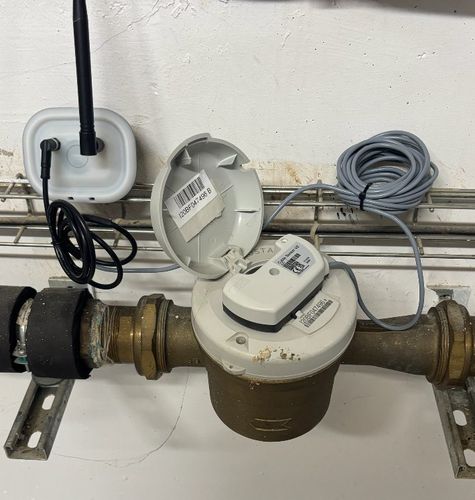

Exemple d'installation terminée — le module Willie (à gauche) est fixé au mur, à l'abri de l'eau.
Félicitations 🎉 — votre consommation d'eau est désormais suivie par Willie ! Pour finaliser la synchronisation de votre compteur sur la plateforme, nous avons besoin de 1 information et 3 photos.
Information
3 photos
Exemples

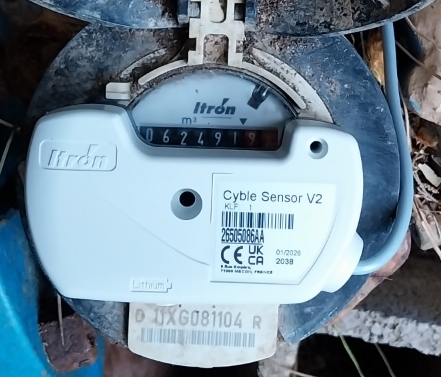

1. Index du compteur

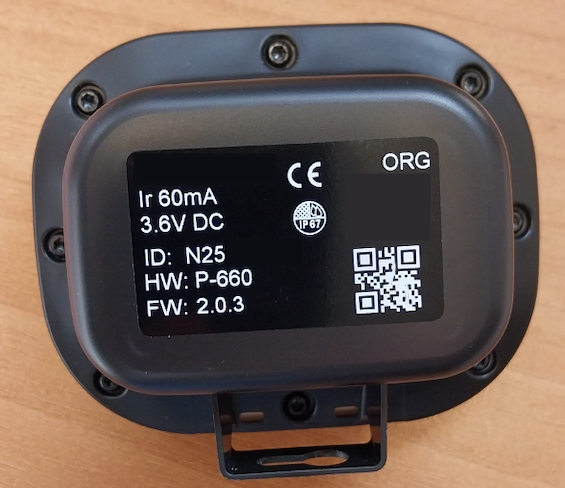

2. Identifiant du module Willie

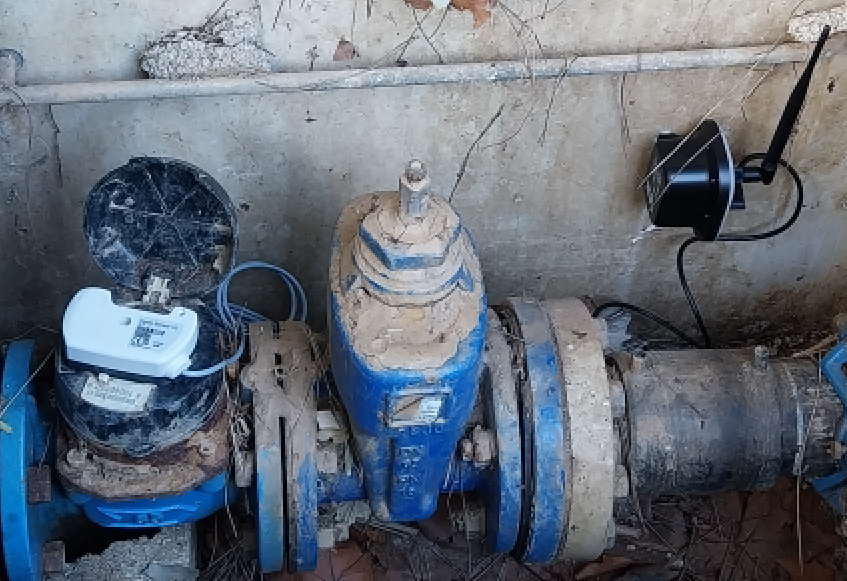

3. Photo globale
