Guide d'installation

Dédoubleur d'impulsion

Partagez le signal d'impulsion de votre compteur d'eau entre le boîtier télérelève existant et un module Willie, sans perte de signal.

Composants

Module Willie

Ce boîtier antenne assure l'interface entre le compteur et la transmission des données vers la plateforme Willie.

Dédoubleur

1 entrée → 2 sorties

Compatibilité

Compteur d'eau

Avec émetteur d'impulsion installé

Boîtier télérelève

Appareil externe déjà installé sur site (ne fait pas partie du kit Willie)

Avant de commencer

Assurez-vous d'avoir les éléments suivants à portée de main.

Dédoubleur Module Willie Câbles fournis
Une question pendant l'installation ? Notre équipe est disponible — écrivez-nous à support@meetwillie.com.
Identification des fils :
Noir (L) — Masse
Blanc (N) — Impulsion

Détail du connecteur — Où brancher les fils

Le connecteur possède 3 trous, mais seuls 2 fils doivent être branchés : le fil noir sur la broche du haut et le fil blanc sur la broche N. La broche L (en bas à gauche) reste libre.

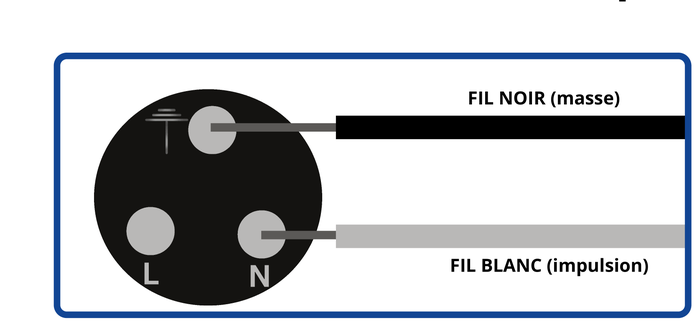

Détail du connecteur montrant les 3 broches avec fil noir (masse) en haut et fil blanc (impulsion) sur N
Important : Ce schéma s'applique à chaque connecteur de l'installation (entrée du dédoubleur, sortie 1, sortie 2). Vérifiez systématiquement que le fil noir va à la masse et le fil blanc sur N.

Résultat final — Vue d'ensemble du câblage

Voici à quoi ressemblera l'installation une fois terminée. Le signal de l'émetteur d'impulsion entre dans le dédoubleur, qui le distribue vers le boîtier télérelève existant et vers le module Willie.

Compteur d'eau ENTRÉE DÉDOUBLEUR Dédoubleur S1 existant sur site BOÎTIER TÉLÉRELÈVE Appareil externe S2 WILLIE Module de monitoring Le signal est dupliqué vers les deux appareils
1

Déconnecter le câble existant

Un câble relie déjà l'émetteur d'impulsion (sur le compteur d'eau) au boîtier télérelève — ce boîtier est un équipement existant sur site, il ne fait pas partie du kit Willie. Débranchez ce câble du côté du boîtier télérelève, pas du côté de l'émetteur. Le câble reste connecté à l'émetteur d'impulsion.

reste branché Débrancher ici existant sur site BOÎTIER TÉLÉRELÈVE
2

Brancher le compteur au dédoubleur (ENTRÉE)

Prenez le câble de sortie de l'émetteur d'impulsion et branchez-le sur le port ENTRÉE du dédoubleur. Alignez les repères du connecteur et enfoncez jusqu'au clic.

Polarité : Respectez la correspondance L → L et N → N sur chaque connecteur. Le fil noir (L) est la masse, le fil blanc (N) transmet l'impulsion.

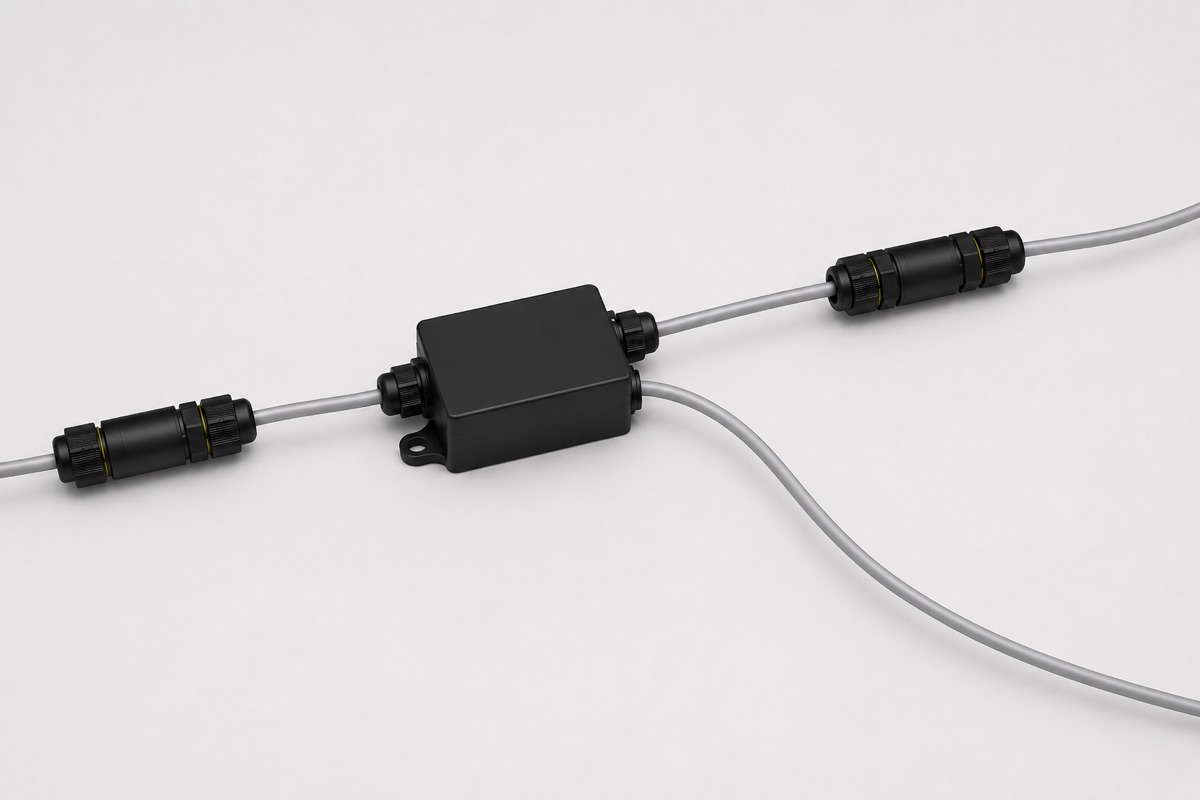

DÉDOUBLEUR ENTRÉE Sortie compteur Entrée dédoubleur
3

Brancher SORTIE 1 → Boîtier télérelève

Prenez le câble de la première sortie (SORTIE 1) du dédoubleur et branchez-le sur l'entrée du boîtier télérelève (appareil externe). Cela rétablit la connexion d'origine.

Astuce : Vérifiez que le boîtier télérelève se comporte normalement après ce branchement avant de passer à l'étape suivante.
DÉDOUBLEUR SORTIE 1 BOÎTIER TÉLÉRELÈVE SORTIE 1 SORTIE 2 → étape 4
4

Brancher SORTIE 2 → Module Willie

Prenez le câble de la seconde sortie (SORTIE 2) du dédoubleur et branchez-le sur l'entrée de le module Willie. Enfoncez le connecteur jusqu'au clic de verrouillage.

DÉDOUBLEUR SORTIE 2 WILLIE Module de monitoring SORTIE 2 SORTIE 1 → télérelève ✓
5

Connecter et installer l'antenne du module Willie

Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.

Connexion du câble de l'émetteur d'impulsion au module Willie et installation de l'antenne

Branchement du câble de l'émetteur sur le module Willie et vissage de l'antenne

6

Fixer le module Willie

Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.

Astuce : Il y a un emplacement dédié sous le module Willie afin de le fixer à un endroit solide.
Exemple d'installation terminée — module Willie fixé au mur

Exemple d'installation terminée — le module Willie (à gauche) est fixé au mur, à l'abri de l'eau.

7

Félicitations ! Envoyez-nous les informations d'installation

Félicitations 🎉 — votre consommation d'eau est désormais suivie par Willie ! Pour finaliser la synchronisation de votre compteur sur la plateforme, nous avons besoin de 1 information et 3 photos.

Information

  • Jour et heure de l'installation

3 photos

  1. L'index du compteur d'eau (juste avant ou juste après l'intervention).
  2. L'identifiant du module Willie (boîtier noir) — situé à l'arrière du boîtier, il commence par un N et possède 8 (ou 9) caractères au total.
  3. Une photo globale de l'installation montrant le compteur d'eau et l'antenne.

Exemples

Exemple : photo de l'index du compteur d'eau

1. Index du compteur

Exemple : photo de l'identifiant à l'arrière du module Willie

2. Identifiant du module Willie

Exemple : photo globale de l'installation

3. Photo globale

Envoyer les photos d'installation au support@meetwillie.com
À réception des photos, nous allons vous communiquer vos accès.
