Installez le module Arad pré-câblé au module Willie sur un compteur d'eau ultrasonique Arad Octave afin de remonter vos consommations en temps réel sur la plateforme Willie.
Ce boîtier antenne assure l'interface entre le compteur et la transmission des données vers la plateforme Willie.
Module électronique fourni pré-câblé au module Willie. Il se fixe directement sur le compteur Arad Octave via le connecteur dédié, en remplacement du module/couvercle d'origine.
Compteurs d'eau ultrasoniques Arad Octave.
Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.
Module Willie
Module Arad
Assurez-vous d'avoir les éléments suivants à portée de main.
Avant toute intervention, séchez la zone du connecteur du compteur Octave avec un chiffon propre et sec. La présence d'eau sur le connecteur peut compromettre la qualité du contact électrique.
À l'aide d'un outil à pointe fine, retirez le bouchon de scellement qui recouvre les vis. Utilisez ensuite une clé Allen 3 mm pour dévisser les vis maintenant l'ancien module/couvercle en place.

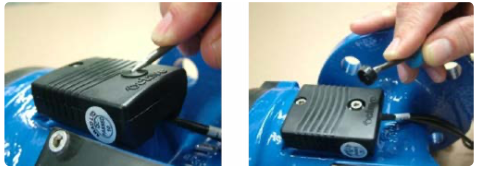

Retrait du bouchon de scellement (gauche) puis dévissage des vis à la clé Allen 3 mm (droite).
Retirez délicatement l'ancien module/couvercle. Séchez à nouveau la zone du connecteur avant d'installer le module Arad.
Vérifiez que le joint torique est correctement positionné dans son logement sur le module Arad. Si nécessaire, insérez un joint neuf.

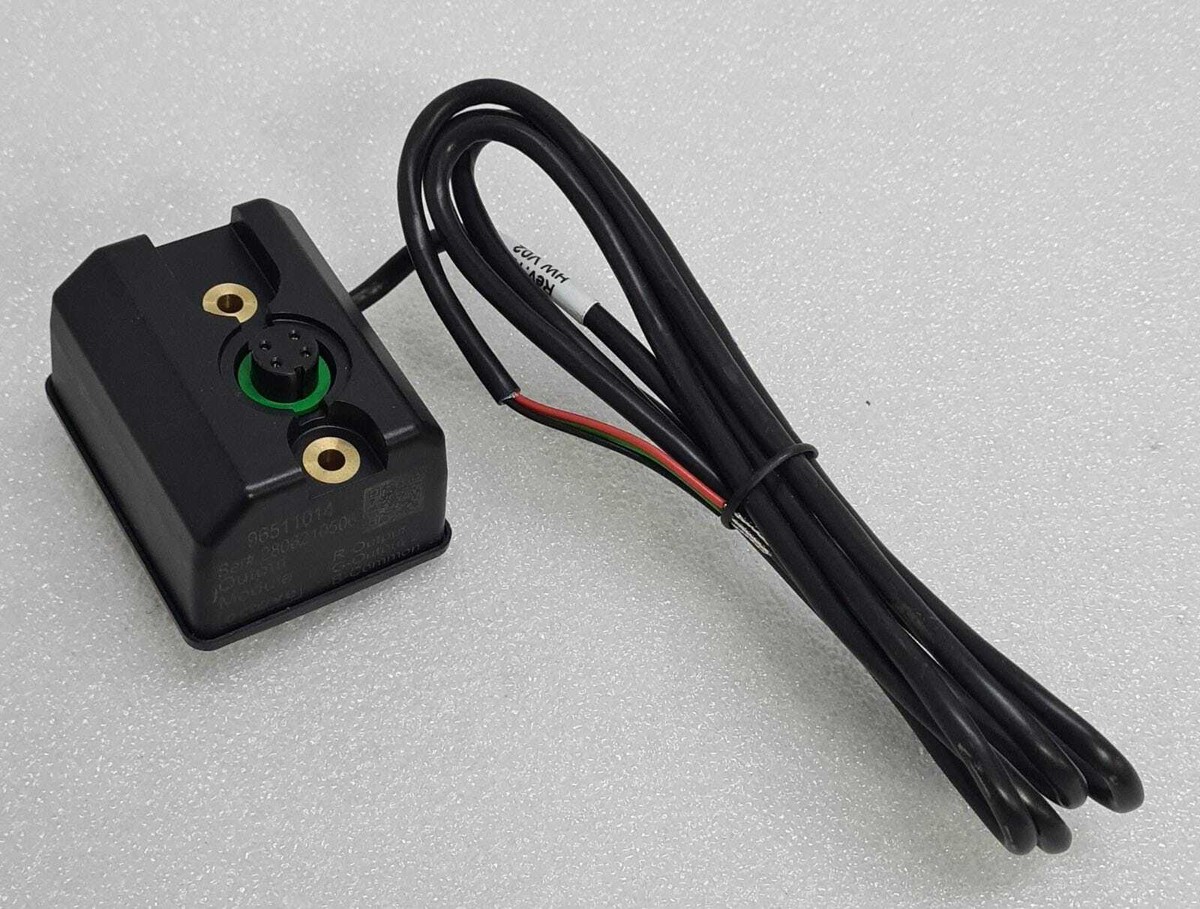

Face arrière du module Arad — le joint torique entoure le connecteur central.
Positionnez le module Arad sur le connecteur du compteur. Présentez les deux vis à la main pour répartir uniformément la pression sur le joint torique, puis terminez le serrage à la clé dynamométrique au couple de 2 N·m.

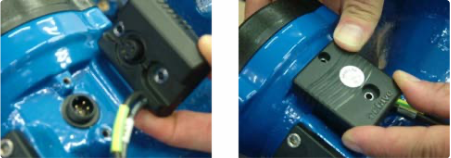

Positionnement du module Arad sur le connecteur du compteur (gauche), puis serrage des deux vis (droite).
Insérez le bouchon de scellement neuf sur la vis pour finaliser le montage mécanique du module Arad sur le compteur.

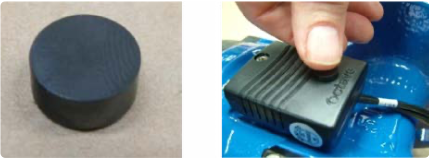

Bouchon de scellement neuf (gauche), inséré sur la vis du module Arad (droite).
Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.
Branchement du câble de l'émetteur sur le module Willie et vissage de l'antenne
Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.
Exemple d'installation terminée — le module Willie (à gauche) est fixé au mur, à l'abri de l'eau.
Félicitations 🎉 — votre consommation d'eau est désormais suivie par Willie ! Pour finaliser la synchronisation de votre compteur sur la plateforme, nous avons besoin de 1 information et 3 photos.
Information
3 photos
Exemples
1. Index du compteur
2. Identifiant du module Willie
3. Photo globale
