Installez l'émetteur d'impulsion Reed Maddalena à l'intérieur du compteur d'eau Maddalena afin de générer les impulsions nécessaires à la remontée de vos consommations en temps réel sur la plateforme Willie.
Ce boîtier antenne assure l'interface entre le compteur et la transmission des données vers la plateforme Willie.
Émetteur à reed switch qui se loge à l'intérieur du compteur, sous le couvercle de protection du totalisateur. Il est pré-câblé et doit être connecté au module Willie.
Compteurs Maddalena prédisposés pour émetteur d'impulsions Reed : DS (jet multiple), CD ONE (jet unique) et version équipée ARROW DF.
Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.
Module Willie

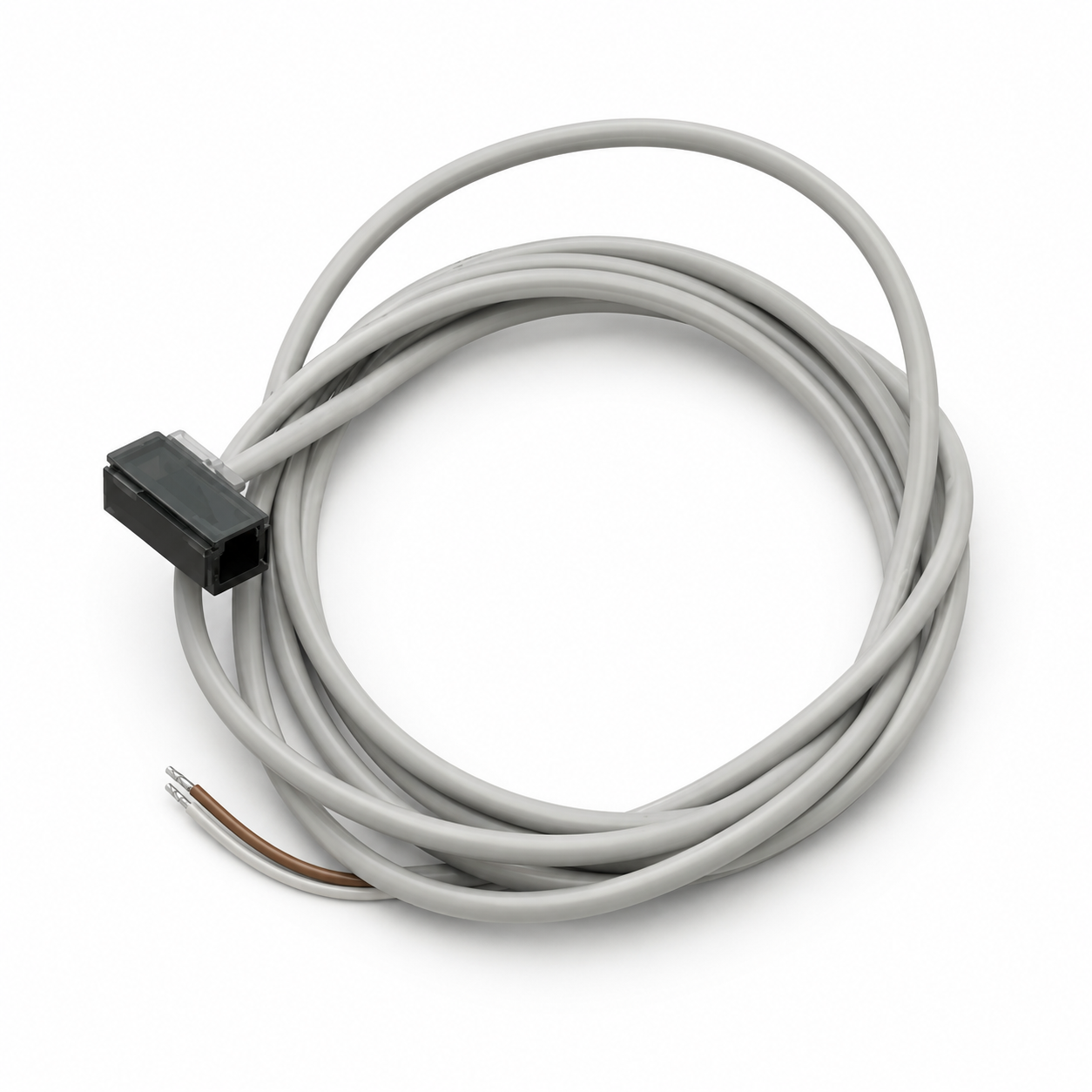

Émetteur d'impulsion Reed Maddalena
Assurez-vous d'avoir les éléments suivants à portée de main.

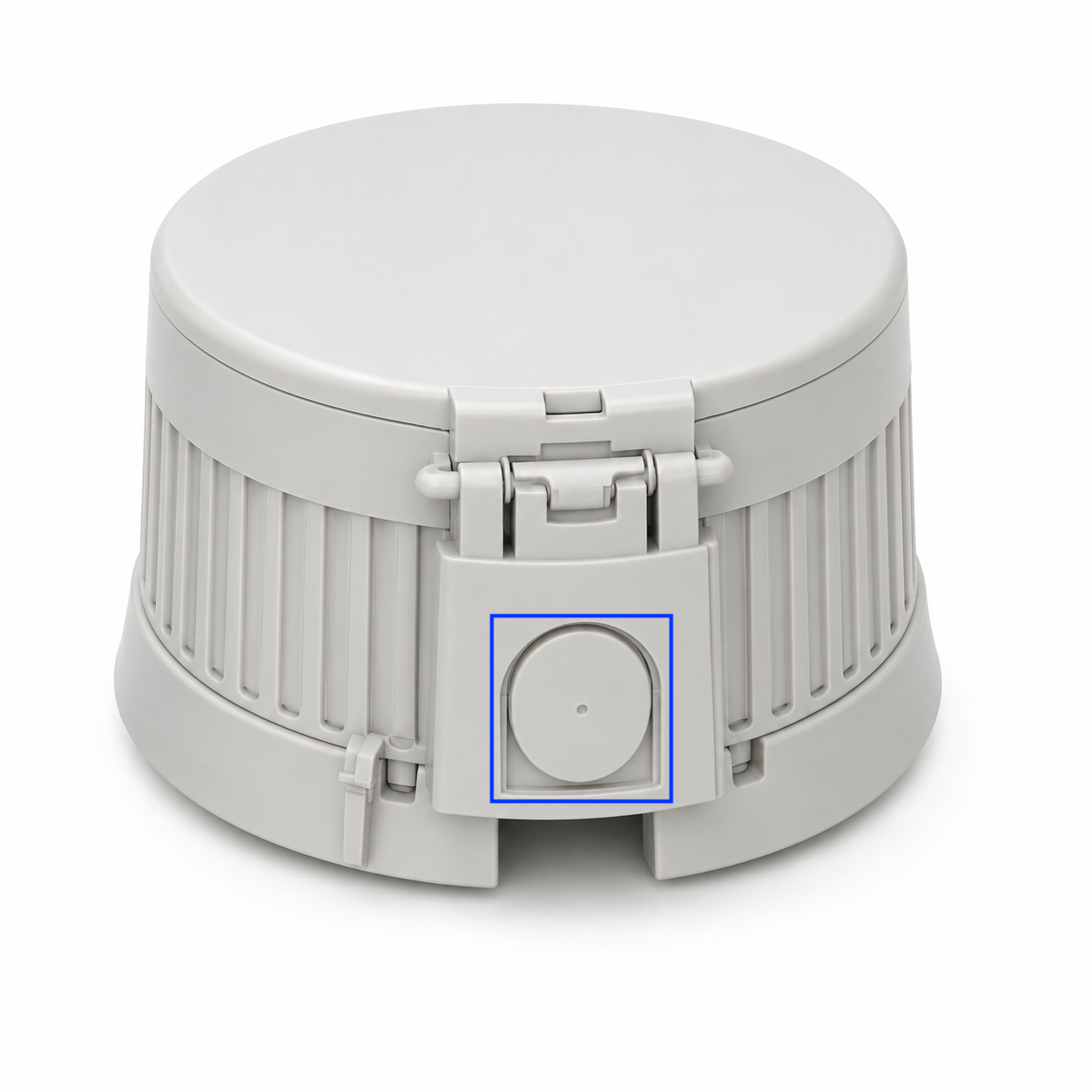

Sur le dessus du compteur, appuyez sur la languette du couvercle de protection pour le déclipser, puis retirez-le. Cela expose le totalisateur sur lequel viendra se loger l'émetteur Reed.
Appuyer sur la languette pour libérer le couvercle de protection.

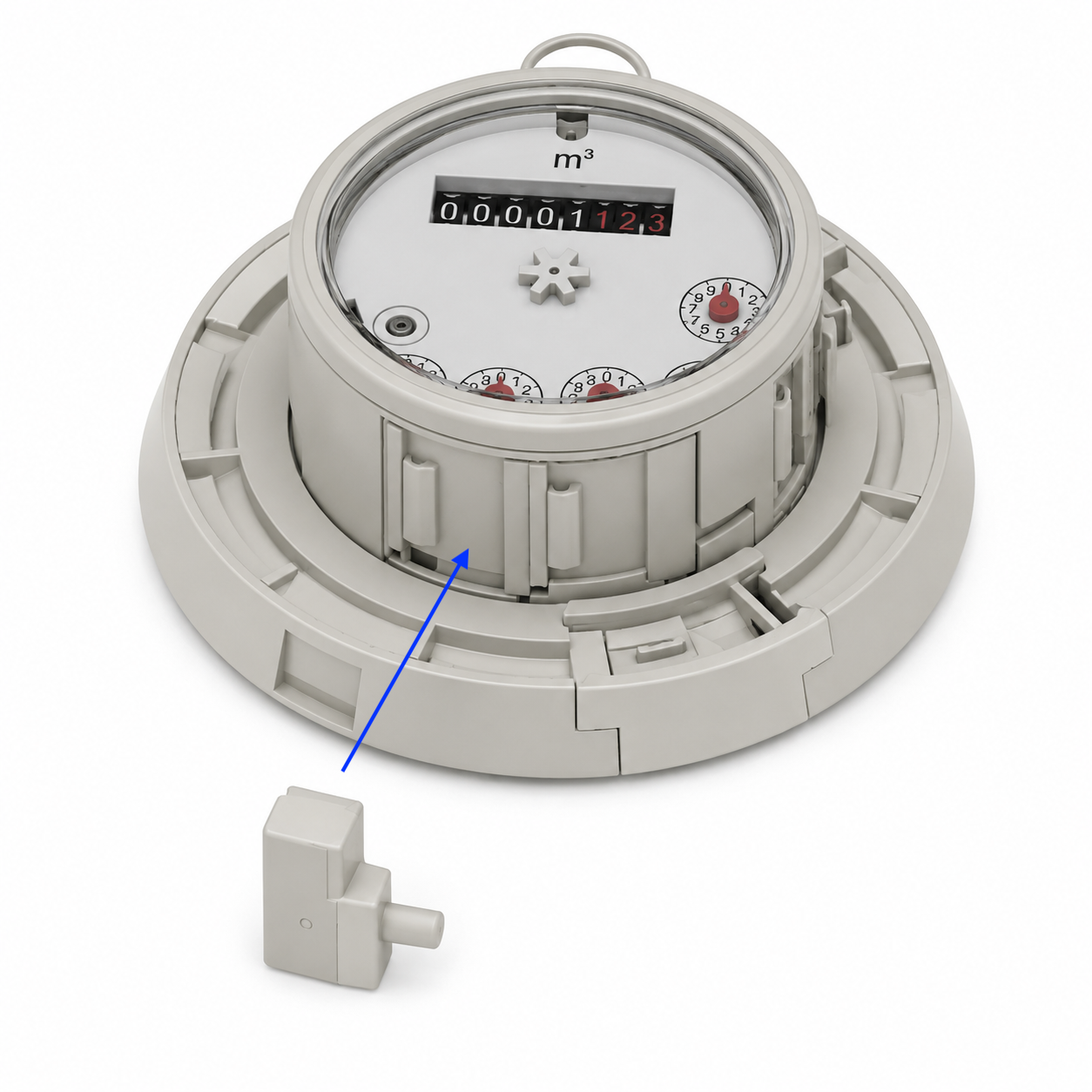

Positionnez la tête émettrice sur la calotte du totalisateur, en l'alignant avec la valeur du poids d'impulsion indiquée par le cadran du compteur. Emboîtez la tête contre le ressort dans le siège prévu à cet effet en appuyant fermement.
Aligner la tête émettrice sur la valeur du poids d'impulsion indiquée par le cadran.

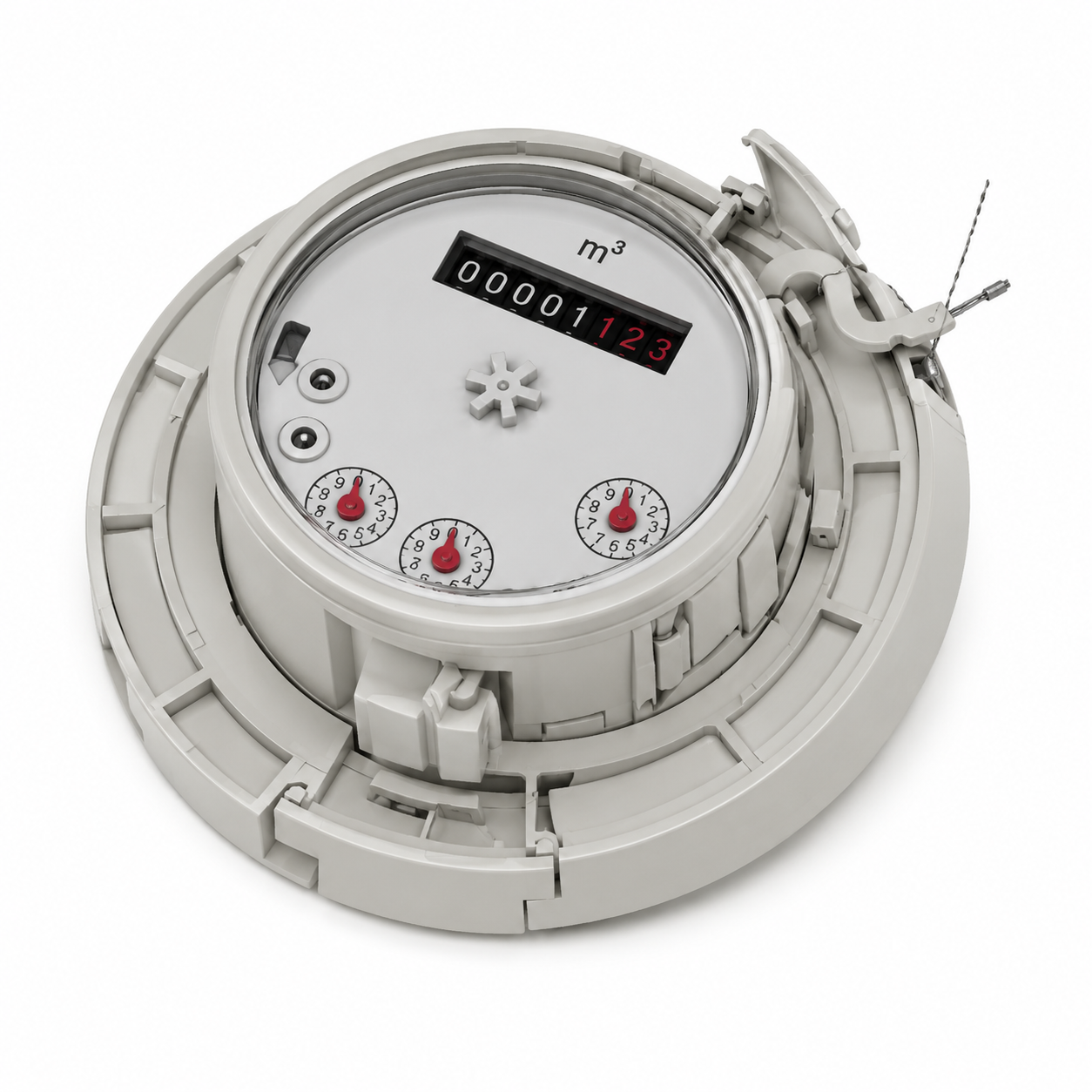

Insérez le câble de la tête émettrice entre les parois du totalisateur et les dents de l'anneau en plastique, puis faites-le sortir par le trou prévu sur le bord du compteur.
Faire passer le câble entre les parois du totalisateur et les dents de l'anneau, puis le sortir par le trou.

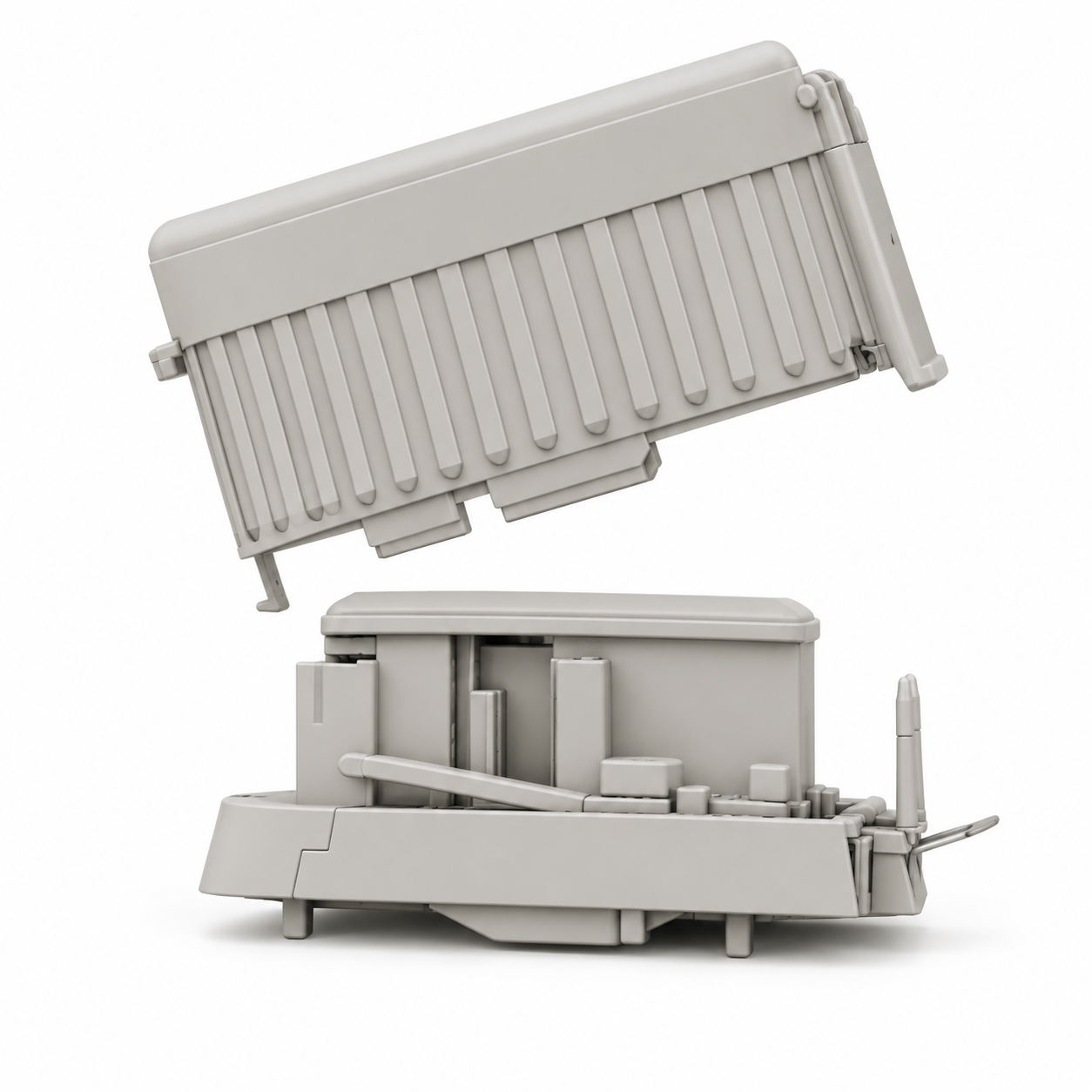

Repositionnez le couvercle de protection sur l'anneau du compteur en commençant par le crochet, puis clipsez-le jusqu'à ce qu'il soit fermement en place. Vérifiez que le câble n'est pas pincé.
Fixer le couvercle de protection en partant du crochet.
Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.
Branchement du câble de l'émetteur sur le module Willie et vissage de l'antenne
Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.
Exemple d'installation terminée — le module Willie (à gauche) est fixé au mur, à l'abri de l'eau.
Félicitations 🎉 — votre consommation d'eau est désormais suivie par Willie ! Pour finaliser la synchronisation de votre compteur sur la plateforme, nous avons besoin de 1 information et 3 photos.
Information
3 photos
Exemples
1. Index du compteur
2. Identifiant du module Willie
3. Photo globale
