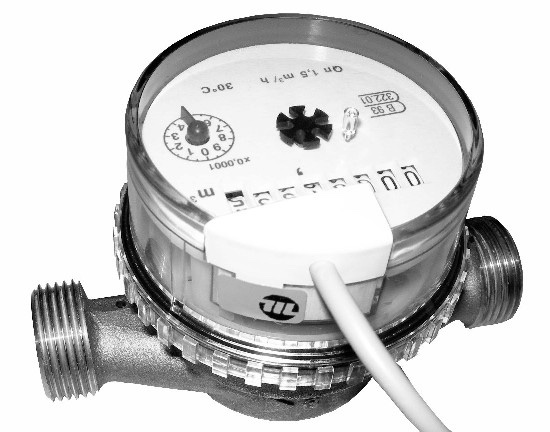

Installez l'émetteur d'impulsion Reed Maddalena sur un compteur d'eau Maddalena SJ/SD PLUS afin de générer les impulsions nécessaires à la remontée de vos consommations en temps réel sur la plateforme Willie.
Ce boîtier antenne assure l'interface entre le compteur et la transmission des données vers la plateforme Willie.

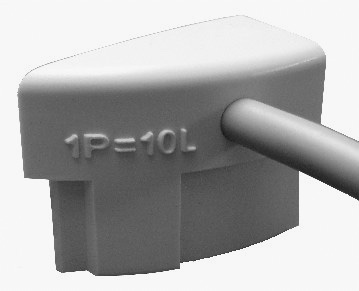

Émetteur à contact reed noyé dans la résine (IP68), qui se glisse dans le logement prévu sur le compteur. Il est pré-câblé et se raccorde au module Willie.
Autocollant fourni avec l'émetteur. Il scelle l'émetteur sur le compteur une fois celui-ci en place.
Compteurs d'eau Maddalena à jet unique SJ/SD PLUS prédisposés pour émetteur d'impulsions. C'est le seul prérequis : le compteur doit présenter l'obturateur prédécoupé sur le capot, qui libère le logement de l'émetteur.
Le poids d'impulsion est fixe sur cet émetteur : 1 impulsion = 10 litres. La valeur est moulée sur le boîtier (1P=10L) — il n'y a rien à régler à l'installation.
Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.
Fourni dans le kit

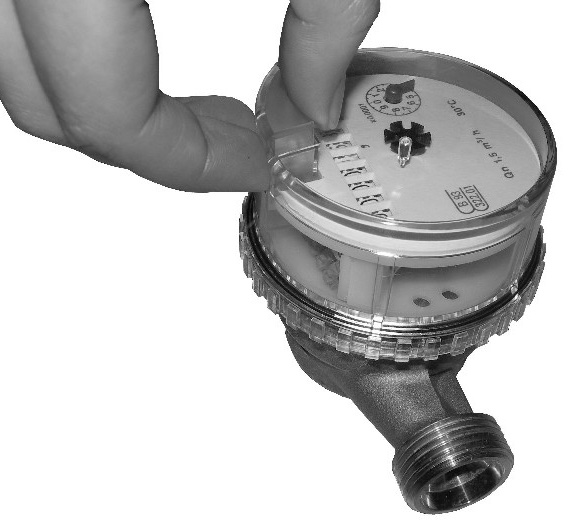

Sur le capot transparent du compteur, repérez l'obturateur prédécoupé situé à côté des chiffres de l'index. Saisissez-le et retirez-le pour libérer le logement de l'émetteur.

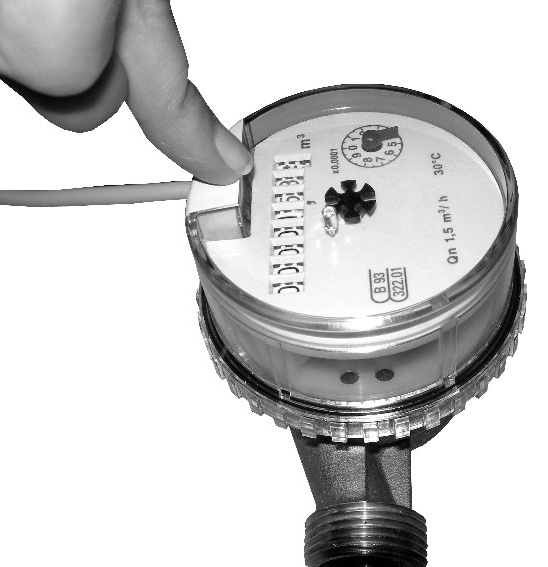

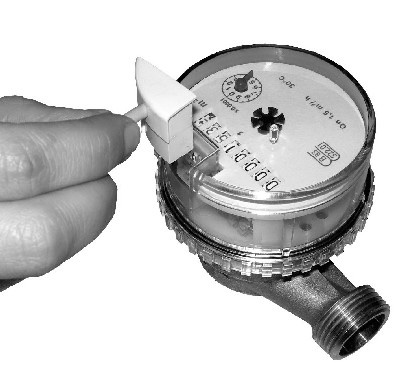

Présentez l'émetteur devant le logement dégagé, câble vers l'extérieur, puis faites-le glisser jusqu'en butée. Appuyez ensuite fermement pour l'enfoncer complètement.

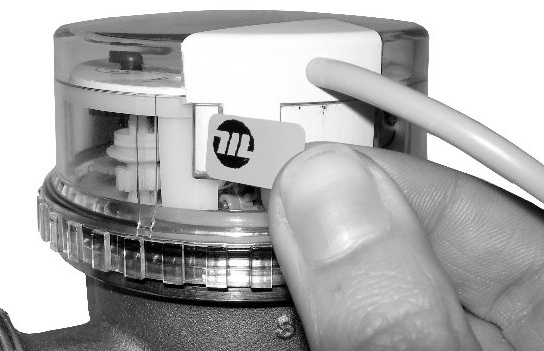

Collez le sceau adhésif à cheval sur l'émetteur et le compteur. Il empêche l'émetteur de ressortir et rend visible toute tentative de retrait.
Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.
Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.
Photographiez l'index du compteur d'eau, d'assez près pour que chaque chiffre soit lisible — y compris les cadrans rouges.
Une dernière photo d'ensemble, montrant le compteur et l'antenne dans le même cadre.
