Guide d'installation

Maddalena Reed ONE

Installez l'émetteur d'impulsion Maddalena sur un compteur d'eau Maddalena afin de générer les impulsions nécessaires à la remontée de vos consommations en temps réel sur la plateforme Willie.

Composants

Module Willie

Ce boîtier antenne assure l'interface entre le compteur et la transmission des données vers la plateforme Willie.

Émetteur d'impulsion Maddalena

Émetteur d'impulsion à fixer sur le compteur Maddalena. Il est pré-câblé et doit être connecté au module Willie.

Compatibilité

Compteurs compatibles

Compteurs Maddalena prédisposés pour émetteur d'impulsions : DS (jet multiple, 1 impulsion = 10 L), CD ONE (jet unique, 1 impulsion = 1 L) et version équipée ARROW DF.

Identification du matériel

Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.

Module Willie (datalogger) avec antenne

Module Willie

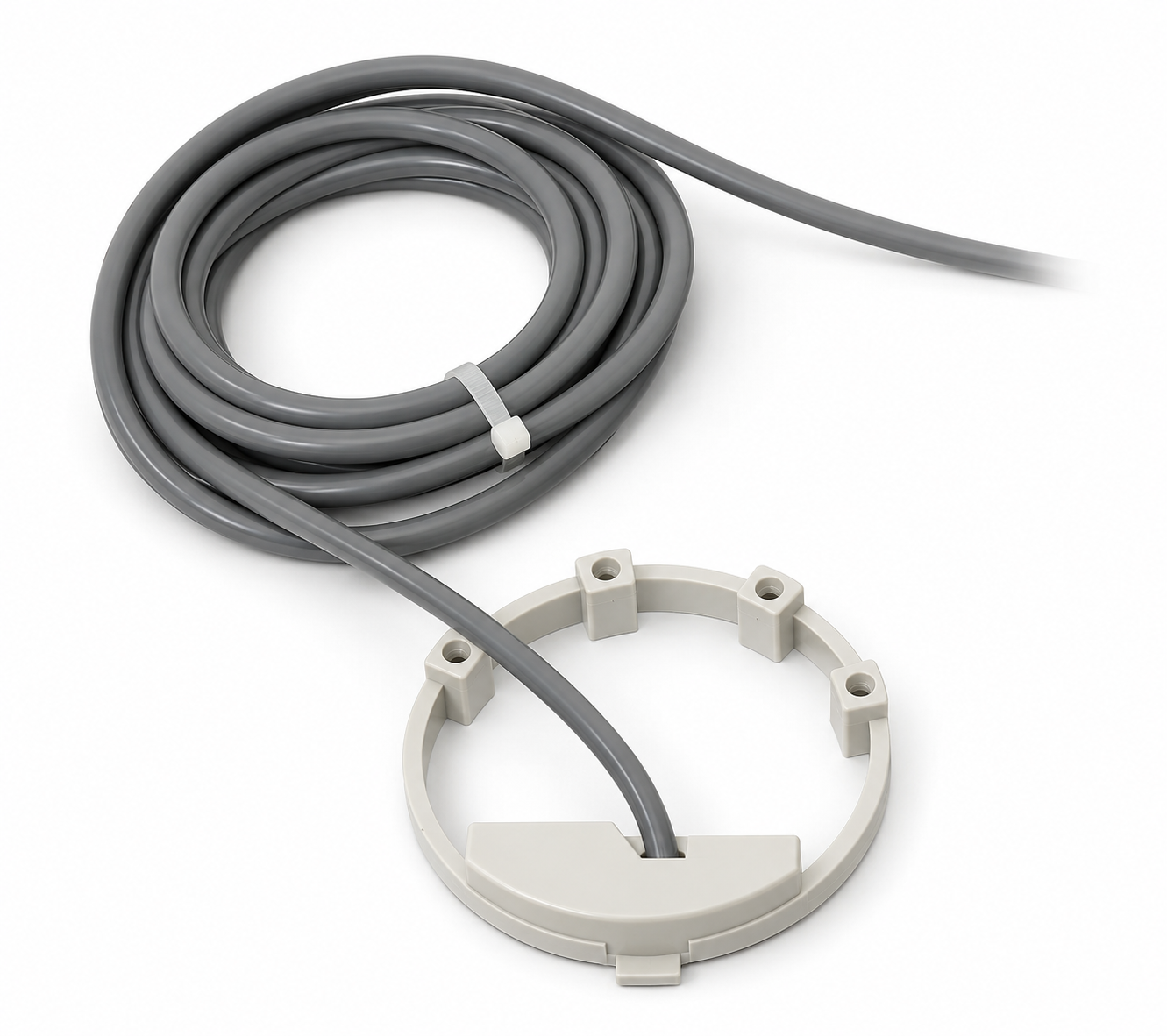

Émetteur d'impulsion Maddalena (reed switch circulaire)

Émetteur d'impulsion Maddalena

Avant de commencer

Assurez-vous d'avoir les éléments suivants à portée de main.

Tournevis (pour vis de fixation) Émetteur d'impulsion Maddalena Module Willie
Une question pendant l'installation ? Notre équipe est disponible — écrivez-nous à support@meetwillie.com.
1

Insérer l'émetteur d'impulsion sur le compteur

L'émetteur d'impulsion doit être positionné sur le cadran magnétique du compteur. Il est facile à repérer : c'est le cadran qui se distingue visuellement des autres. L'illustration ci-dessous présente un exemple de positionnement pour chaque type de compteur Maddalena compatible.

Attention : si l'émetteur n'est pas positionné sur le cadran magnétique, aucune impulsion ne sera détectée et le module Willie ne pourra pas remonter votre consommation. Vérifiez bien le cadran avant de fixer l'émetteur.

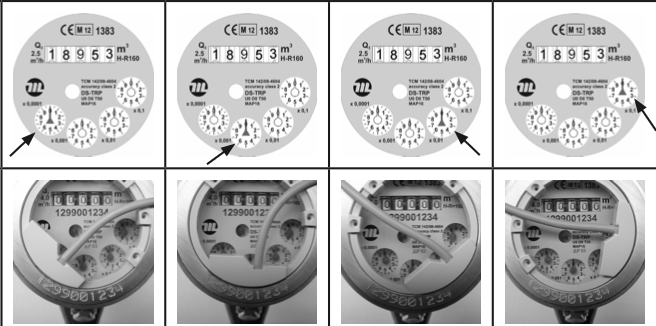

Exemples de positionnement de l'émetteur d'impulsion sur le cadran magnétique selon le type de compteur Maddalena

Exemples de positionnement de l'émetteur sur le cadran magnétique selon le type de compteur Maddalena.

2

Serrer les vis de fixation

Fixez l'émetteur en serrant les vis de fixation à l'aide d'un tournevis. Serrez fermement mais sans forcer pour ne pas endommager le boîtier.

Serrage des vis de fixation de l'émetteur d'impulsion sur le compteur Maddalena

Vis de fixation serrées sur le dessus de l'émetteur.

3

Connecter et installer l'antenne du module Willie

Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.

Connexion du câble de l'émetteur d'impulsion au module Willie et installation de l'antenne

Branchement du câble de l'émetteur sur le module Willie et vissage de l'antenne

4

Fixer le module Willie

Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.

Astuce : Il y a un emplacement dédié sous le module Willie afin de le fixer à un endroit solide.
Exemple d'installation terminée — module Willie fixé au mur

Exemple d'installation terminée — le module Willie (à gauche) est fixé au mur, à l'abri de l'eau.

5

Félicitations ! Envoyez-nous les informations d'installation

Félicitations 🎉 — votre consommation d'eau est désormais suivie par Willie ! Pour finaliser la synchronisation de votre compteur sur la plateforme, nous avons besoin de 1 information et 3 photos.

Information

  • Jour et heure de l'installation

3 photos

  1. L'index du compteur d'eau (juste avant ou juste après l'intervention).
  2. L'identifiant du module Willie (boîtier noir) — situé à l'arrière du boîtier, il commence par un N et possède 8 (ou 9) caractères au total.
  3. Une photo globale de l'installation montrant le compteur d'eau et l'antenne.

Exemples

Exemple : photo de l'index du compteur d'eau

1. Index du compteur

Exemple : photo de l'identifiant à l'arrière du module Willie

2. Identifiant du module Willie

Exemple : photo globale de l'installation

3. Photo globale

Envoyer les photos d'installation au support@meetwillie.com
À réception des photos, nous allons vous communiquer vos accès.

Vérification finale
