Installez l'émetteur d'impulsion FlowPulse Maddalena sur un compteur Woltmann Maddalena WMAP EVO afin de générer les impulsions nécessaires à la remontée de vos consommations en temps réel sur la plateforme Willie.
Ce boîtier antenne assure l'interface entre le compteur et la transmission des données vers la plateforme Willie.

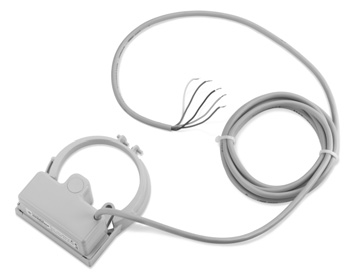

Émetteur d'impulsion à induction noyé dans la résine (IP68), qui se fixe sur le cadran du compteur sous son couvercle. Il est pré-câblé et se raccorde au module Willie.
Compteurs Woltmann axiaux Maddalena WMAP EVO (DN 50 à 200) prééquipés pour émetteur d'impulsions statique. C'est le seul prérequis : le cadran doit présenter le logement de l'émetteur, avec son crochet et son trou de vis.
Le poids d'impulsion n'est pas réglable : il découle du diamètre du compteur. DN 50 à 100 : 1 impulsion = 10 litres. DN 125 à 200 : 1 impulsion = 100 litres. Le diamètre est gravé sur la bride du compteur.
Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.
Fourni dans le kit
À prévoir

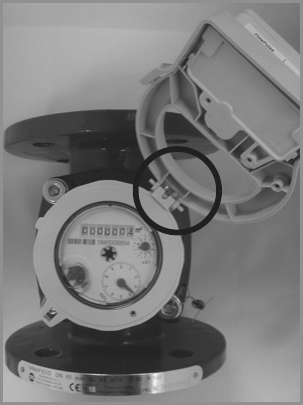

Relevez le couvercle de protection du compteur pour dégager le cadran. Repérez le logement de l'émetteur sur la bague qui entoure le cadran, puis présentez l'émetteur dans ce logement, câble vers l'extérieur.

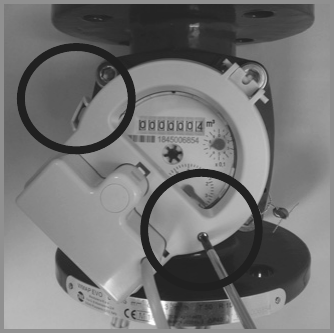

Engagez d'abord le crochet de l'émetteur dans son ergot sur la bague, puis rabattez l'émetteur à plat et serrez la vis à l'opposé. Sur le WMAP EVO, l'émetteur tient par un crochet et une seule vis.

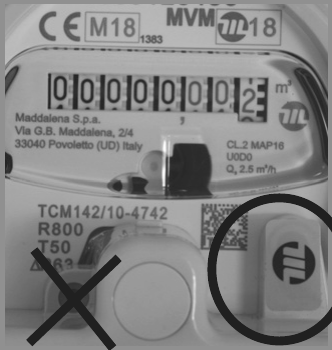

Collez le sceau adhésif sur la tête de la vis de fixation. Il rend visible toute tentative de démontage de l'émetteur.
Lisez le diamètre nominal (DN) gravé sur la bride du compteur. Il détermine le volume représenté par une impulsion :
Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.
Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.
Photographiez l'index du compteur d'eau, d'assez près pour que chaque chiffre soit lisible — y compris les cadrans rouges.
Une dernière photo d'ensemble, montrant le compteur et l'antenne dans le même cadre.
