Débitmètre Krohne IFC 100 — sortie impulsion déjà utilisée

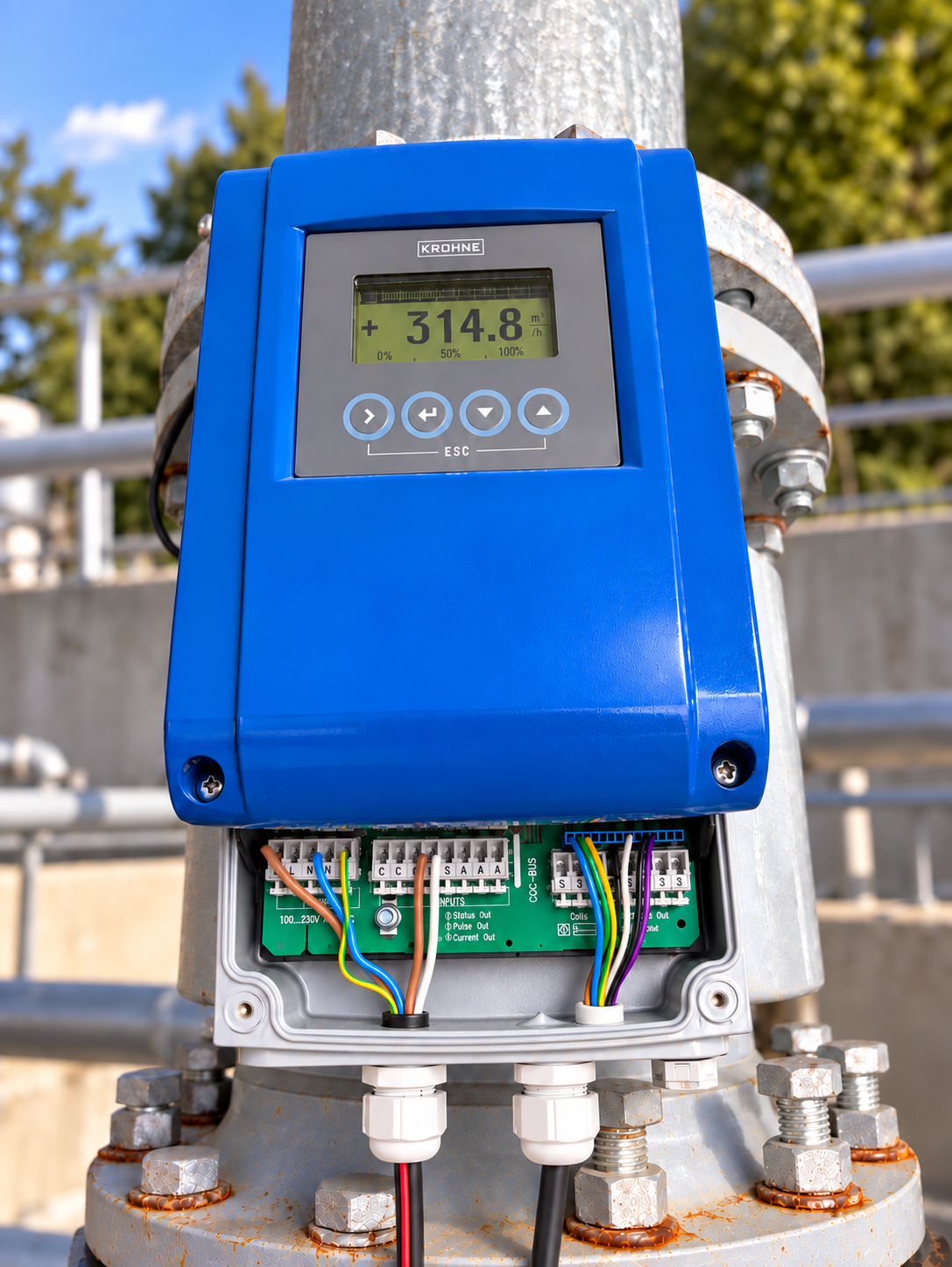

Pour accéder à la sortie impulsion, desserrez les 4 vis situées aux coins du débitmètre. Soulevez le couvercle du boîtier (la façade bleue) en le tenant en haut et en bas en même temps, puis faites-le glisser vers le haut. Il reste guidé et maintenu par une charnière intérieure : inutile de le détacher.

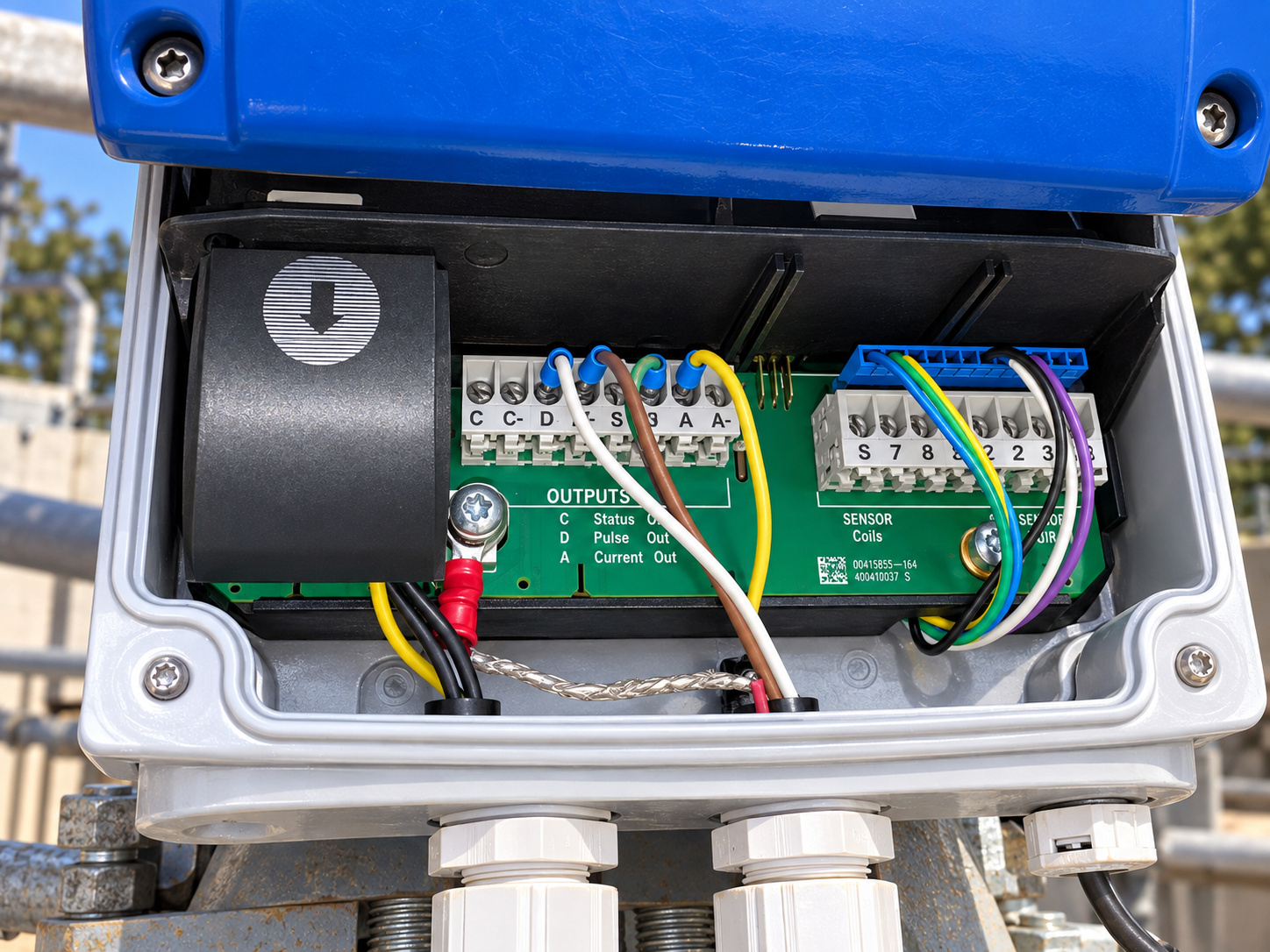

Sur le débitmètre, la sortie impulsion est repérée par la légende « OUTPUTS » sérigraphiée sous le bornier : cherchez-y la sortie Pulse Out, sur les bornes D (+) et D− (−). Vérifiez ensuite que des fils y sont déjà raccordés : ce sont ceux de l'équipement existant.

Le duplicateur d'impulsion (Duo Pulse) fait partie du kit que vous avez reçu. La sortie impulsion du débitmètre est aujourd'hui utilisée par l'équipement existant : le duplicateur permet de la partager, pour que cet équipement et le module Willie reçoivent tous les deux le même signal.

Il a un câble d'un côté : c'est l'ENTRÉE. De l'autre côté, deux câbles : ce sont les SORTIES. Chacun a sa place :

• 🔴 Entrée impulsion → sera connectée à la sortie impulsion du débitmètre.

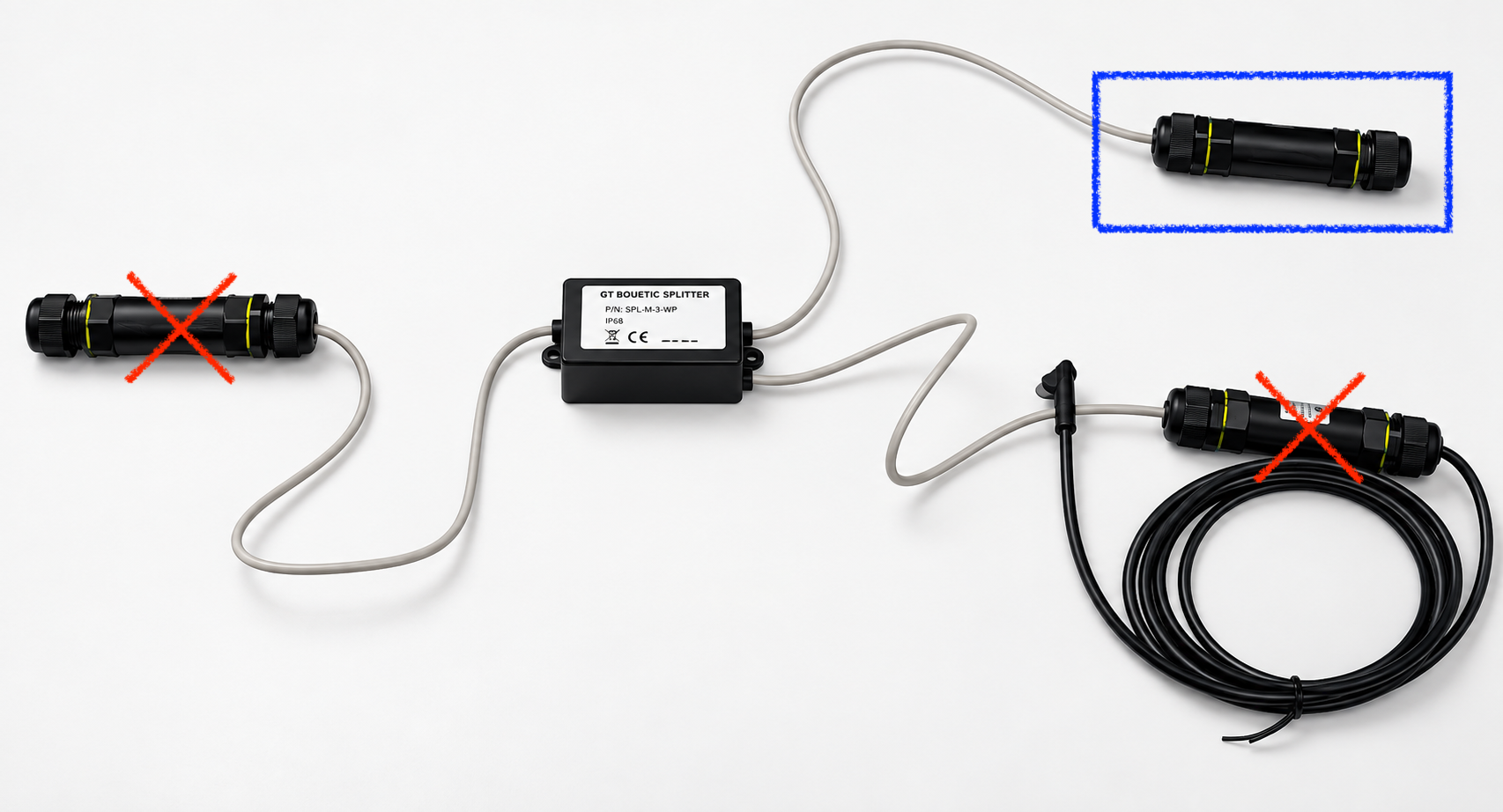

• 🔵 Sortie libre → accueillera les câbles présentement connectés à la sortie impulsion du débitmètre.
• 🟢 Sortie Willie → sera connectée au module Willie.

Pas d'inquiétude : les étapes suivantes vous guident pas à pas pour réaliser chacun de ces raccordements.

Les fils de l'équipement existant passent des bornes D et D− du débitmètre à la sortie libre du duplicateur. À l'aide d'un petit tournevis plat :

• Débranchez les deux fils de l'équipement existant des bornes D et D−, en repérant lequel était sur chaque borne, puis faites ressortir son câble par le presse-étoupe du débitmètre.
• Dévissez la boîte de jonction au bout de la sortie libre du duplicateur pour accéder à ses bornes.
• Raccordez le fil qui était sur la borne D− sur la borne ⏚ de la boîte de jonction.
• Raccordez le fil qui était sur la borne D sur la borne N de la boîte de jonction.
• Revissez la boîte de jonction.

La sortie impulsion (Pulse Out) du débitmètre est maintenant disponible. À l'aide d'un petit tournevis plat :

• Dévissez la boîte de jonction au bout du câble d'ENTRÉE du duplicateur, puis libérez les deux fils de ses bornes : un marron et un blanc. Mettez la boîte de jonction de côté.
• Passez le câble d'ENTRÉE du duplicateur par le presse-étoupe du débitmètre.
• Raccordez les deux fils du duplicateur sur les bornes de la sortie impulsion : le marron sur la borne D− (−), le blanc sur la borne D (+).

Branchez le câble noir, déjà relié à la sortie Willie du duplicateur, sur l'entrée du module Willie, puis vissez l'antenne sur l'emplacement prévu du module.

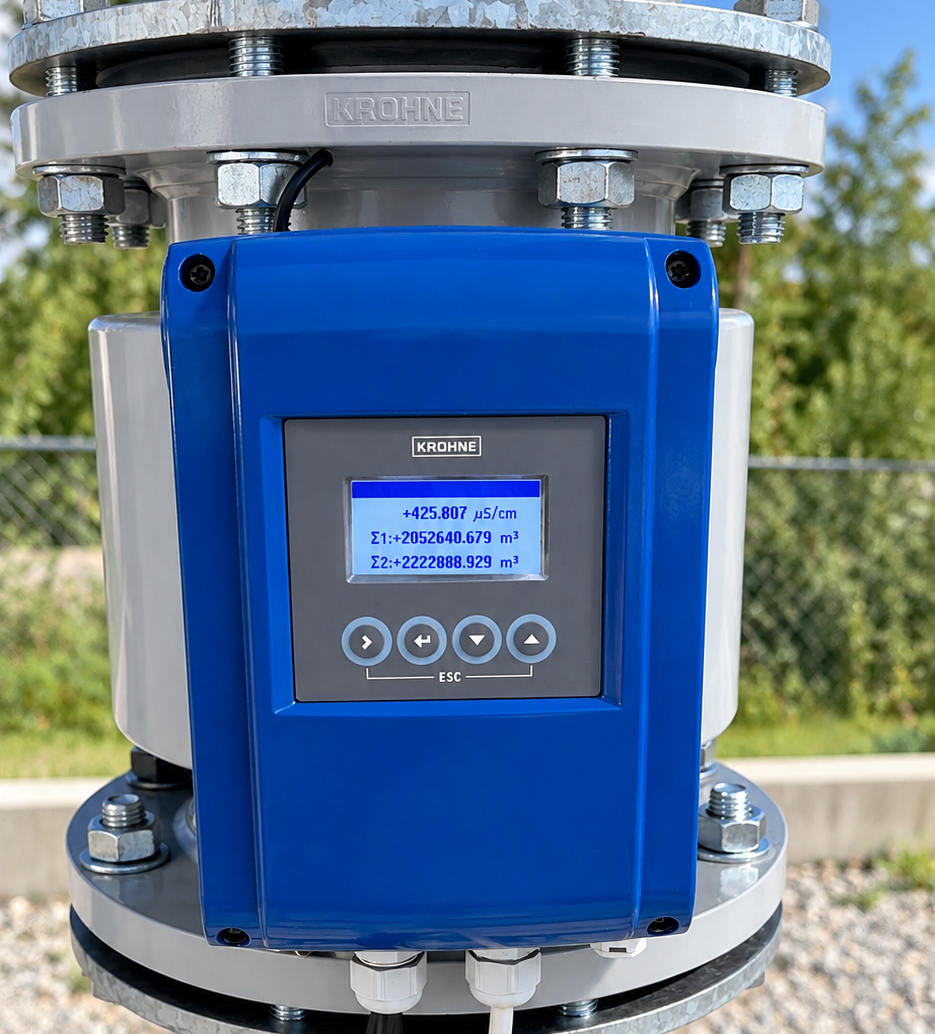

Faites redescendre le couvercle du boîtier le long de sa charnière jusqu'à sa position d'origine, puis resserrez les 4 vis aux coins du débitmètre, en veillant à ne pincer aucun câble. Resserrez ensuite le presse-étoupe autour du câble du duplicateur pour garantir l'étanchéité.

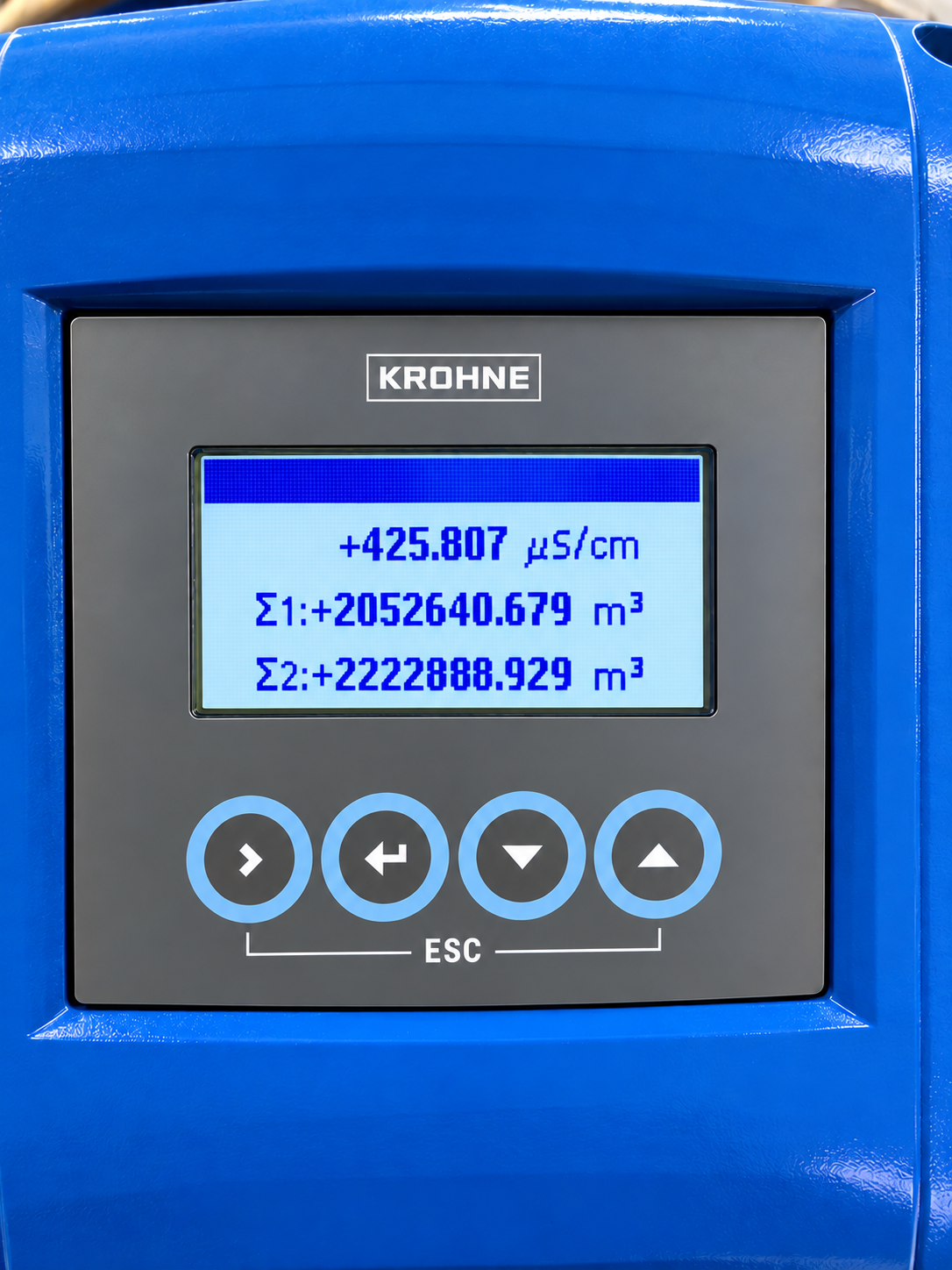

Sur l'écran du débitmètre, relevez le volume total — le volume d'eau mesuré depuis l'installation du débitmètre, en m³ ou en litres. Ne le remettez jamais à zéro : cette valeur est le point de départ des consommations remontées sur la plateforme Willie.

• Maintenez la touche flèche droite (>) enfoncée jusqu'à ce que l'écran affiche « release now », puis relâchez-la : vous êtes dans le menu principal.

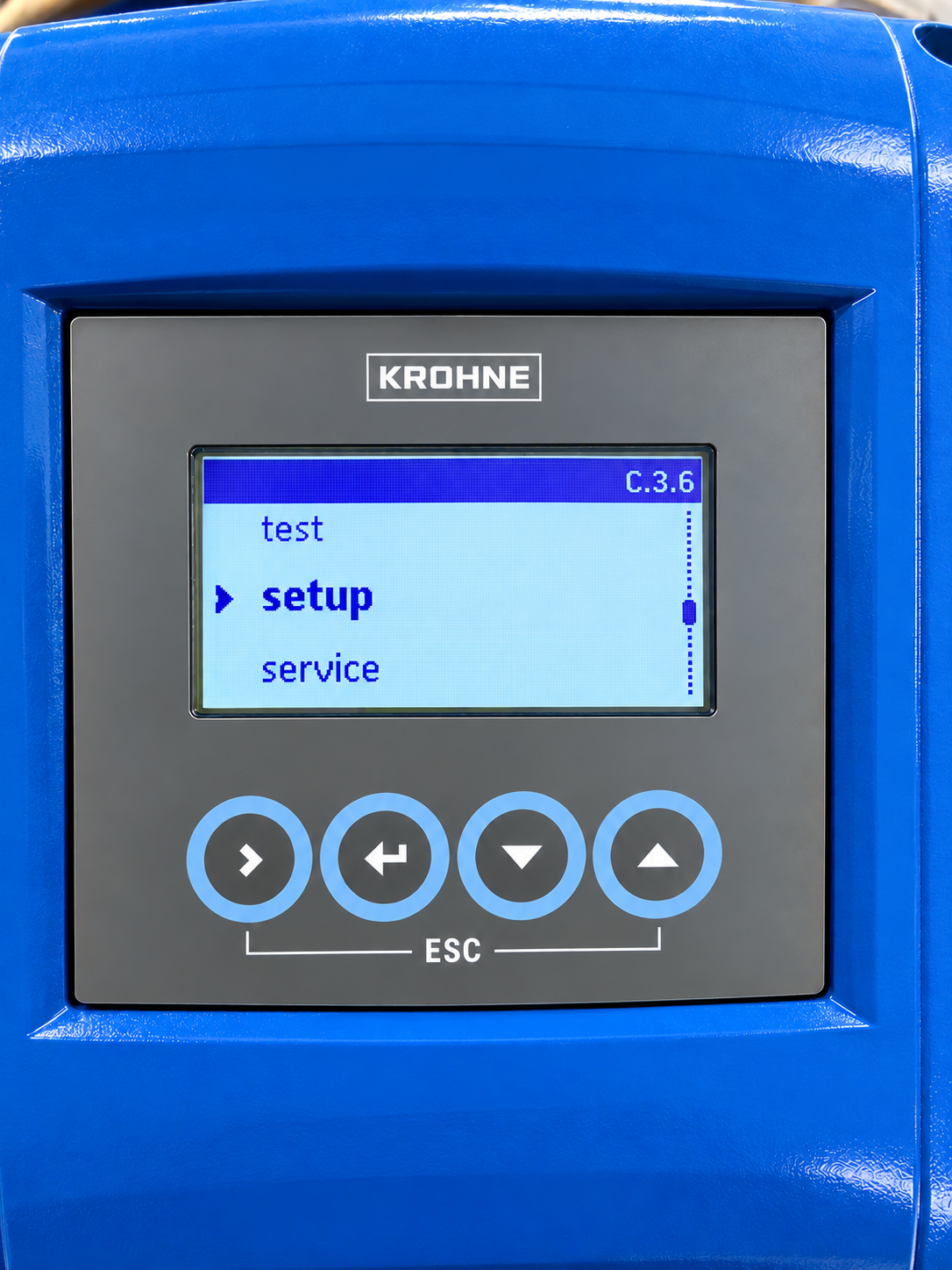

• Appuyez sur la touche flèche bas (▼) jusqu'à faire apparaître le menu setup.
• Appuyez sur la touche flèche droite (>) pour l'ouvrir.

• Appuyez sur la touche flèche bas (▼) jusqu'à faire apparaître le menu I/O, puis appuyez sur la flèche droite (>) pour l'ouvrir.

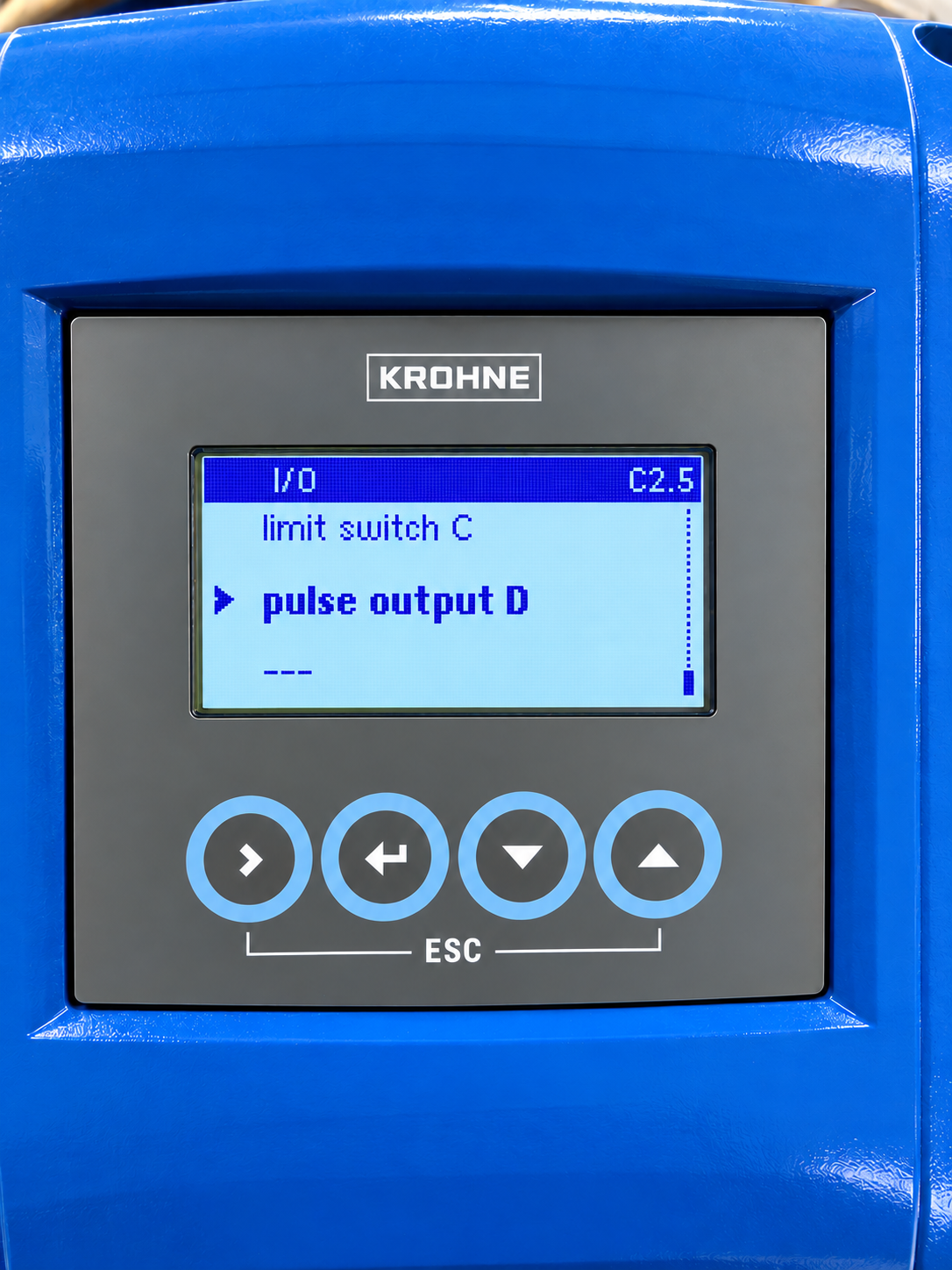

• Dans le menu I/O, appuyez sur la touche flèche bas (▼) jusqu'à faire apparaître la sortie impulsion sur la borne D, pulse output D : c'est la sortie standard.
• Appuyez à nouveau sur la flèche droite (>) pour accéder à sa configuration.

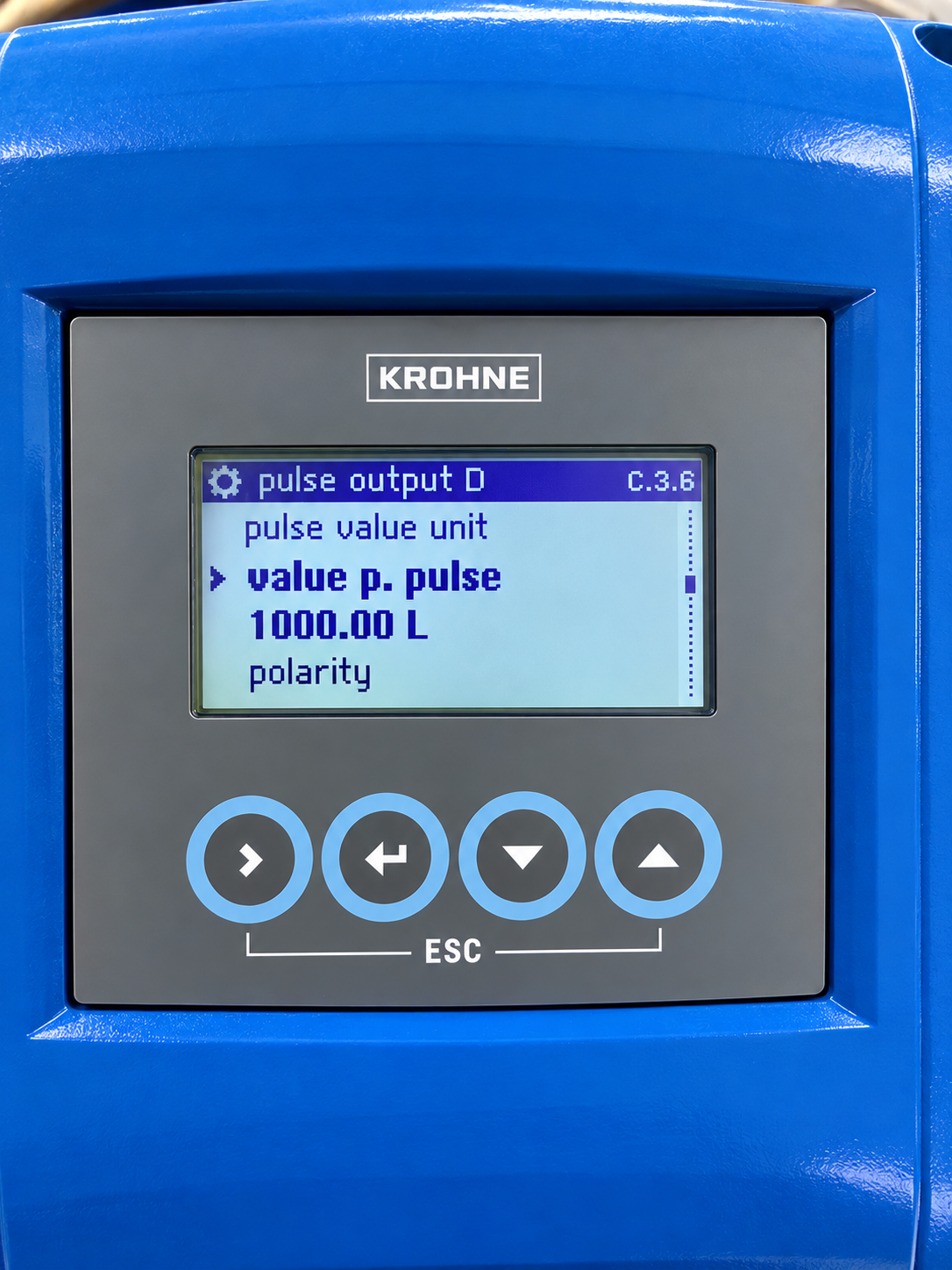

Avec la flèche bas (▼), descendez jusqu'au paramètre value p. pulse : c'est le poids d'impulsion, le volume correspondant à une impulsion (en m³ ou en litres). C'est cette valeur qu'il faut photographier : la photo demandée ci-dessous suffit à la transmettre à l'équipe Willie.

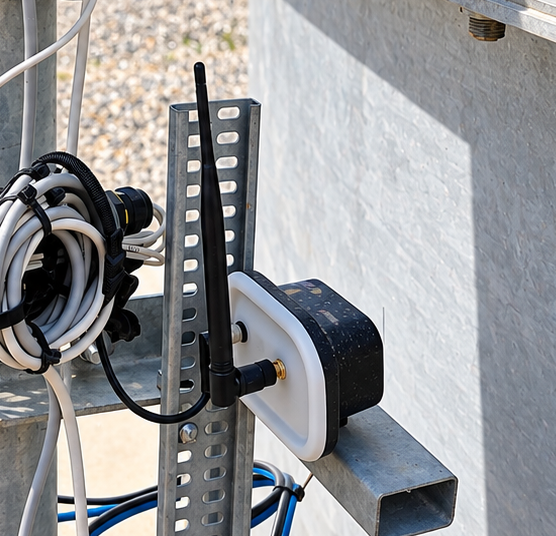

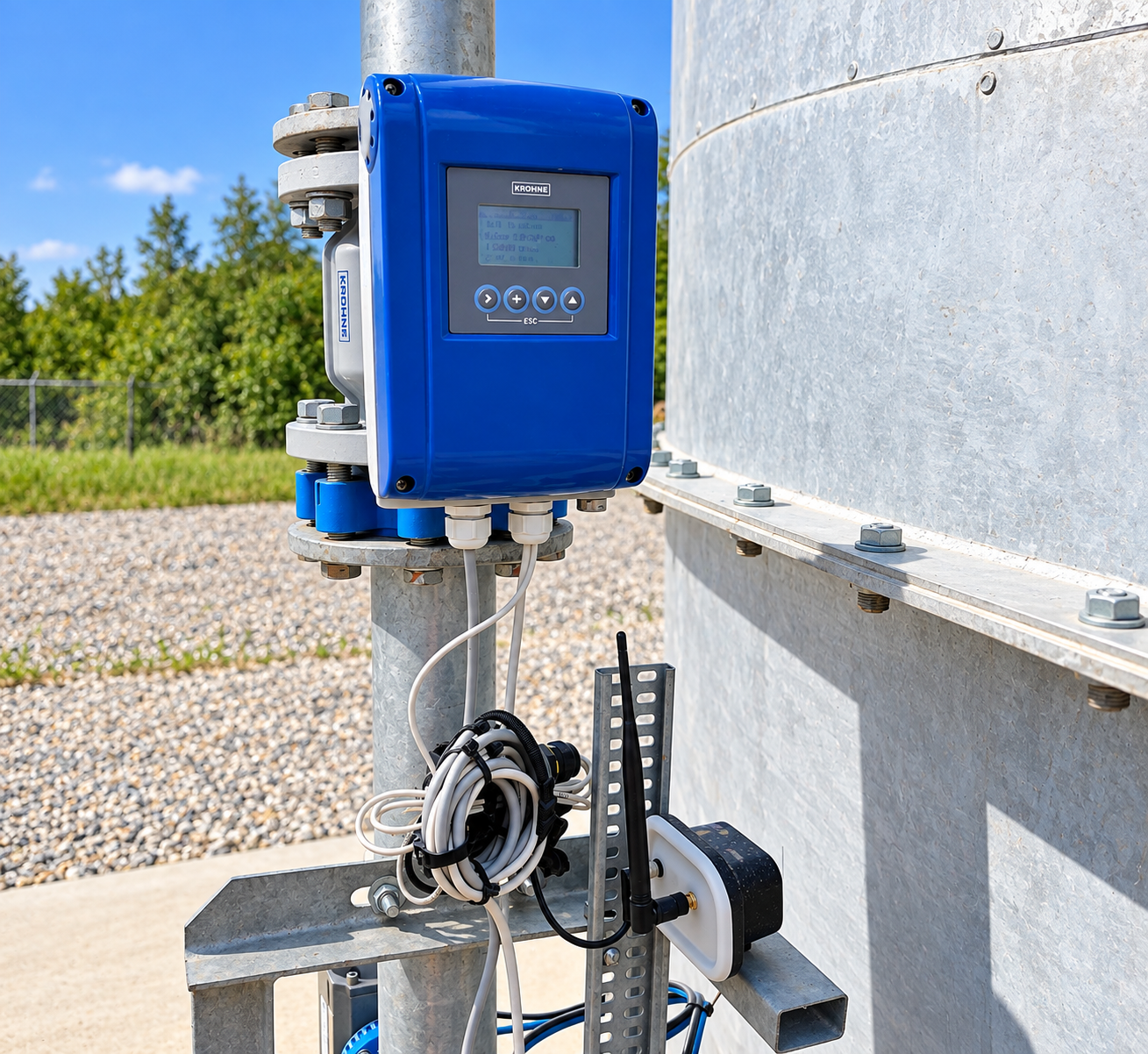

Une fois le raccordement effectué, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.
