Guide d'installation

Kamstrup Pulse Adapter

Installez l'adaptateur d'impulsion Kamstrup sur un compteur d'eau Kamstrup compatible afin de générer les impulsions nécessaires à la remontée de vos consommations en temps réel sur la plateforme Willie. L'unité s'installe en intérieur, dans un local technique ou équivalent.

Composants

Module Willie

Ce boîtier antenne assure l'interface entre le compteur et la transmission des données vers la plateforme Willie.

Adaptateur d'impulsion Kamstrup

Unité autonome (réf. 66-99-021) à clipser sur l'anneau du compteur. Elle reçoit les impulsions optiques du compteur et les transmet au module Willie via une sortie impulsion 2 fils.

Compatibilité

Compteurs compatibles

MULTICAL® 21, flowIQ® 2101, flowIQ® 2102, flowIQ® 3100 — produits à partir de 2013.

Identification du matériel

Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.

Module Willie (datalogger) avec antenne

Module Willie

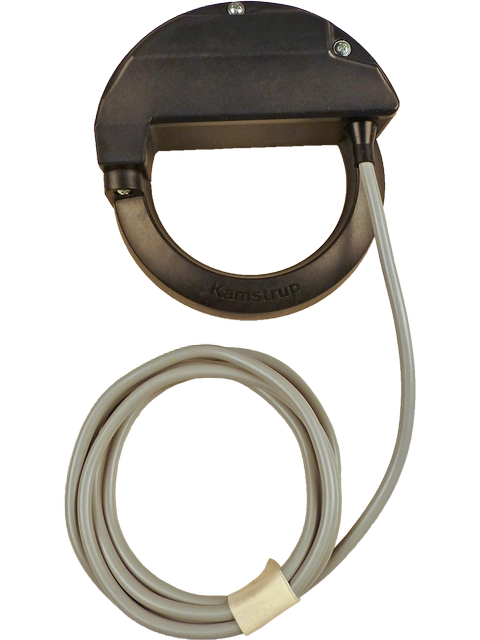

Adaptateur d'impulsion Kamstrup (réf. 66-99-021)

Adaptateur d'impulsion Kamstrup

Avant de commencer

Assurez-vous d'avoir les éléments suivants à portée de main.

Tournevis (pour les vis ① et ②) Adaptateur d'impulsion Kamstrup (réf. 66-99-021) Chiffon propre (nettoyage de la prise optique) Module Willie
Une question pendant l'installation ? Notre équipe est disponible — écrivez-nous à support@meetwillie.com.
1

Nettoyer la prise optique du compteur

Nettoyez la vitre du compteur à l'aide d'un chiffon propre pour enlever poussière et saleté. La prise optique doit être parfaitement propre pour permettre la communication entre l'adaptateur et le compteur.

2

Monter l'adaptateur d'impulsion sur le compteur

Dévissez la vis ① de l'anneau de l'adaptateur. Positionnez l'adaptateur sur l'anneau du compteur en l'orientant correctement, de façon à l'encliqueter dans les quatre découpes ⓐ — deux de chaque côté du compteur. Resserrez ensuite la vis ① pour maintenir l'adaptateur en place.

Attention : N'installez pas l'adaptateur à proximité d'un champ magnétique fort (notamment un dispositif magnétique anti-tartre) — l'unité pourrait être perturbée et ne pas fonctionner correctement.

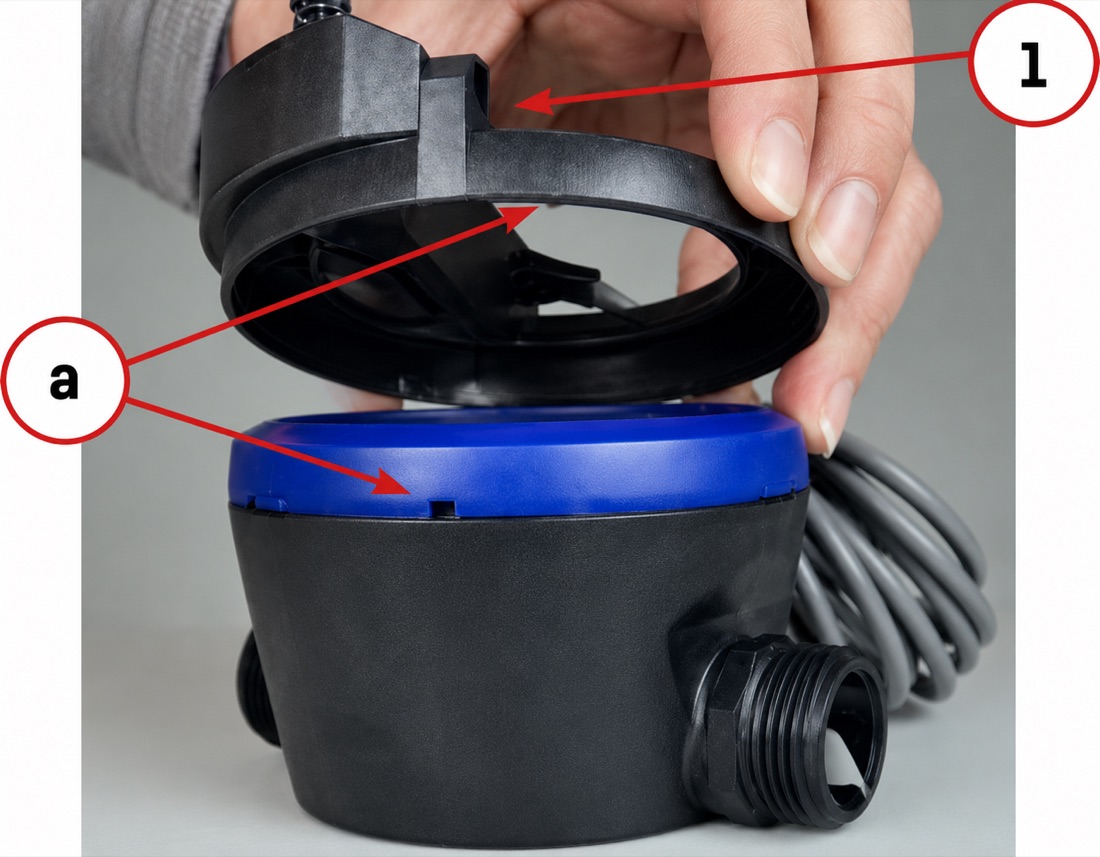

Montage de l'adaptateur d'impulsion Kamstrup encliqueté sur l'anneau du compteur

Adaptateur d'impulsion encliqueté dans les quatre découpes de l'anneau du compteur.

3

⚠️ Important — Activer la sortie impulsion du compteur

Tous les compteurs sont configurés en usine pour ne pas transmettre les impulsions optiques : il faut donc activer la sortie après le montage.

  1. Démontez les deux vis ② du couvercle de l'adaptateur et retirez le couvercle.
  2. Appuyez sur le bouton ③ situé sur le circuit imprimé, sous le couvercle. La communication optique entre l'adaptateur et le compteur démarre.
  3. Remontez le couvercle de l'adaptateur et revissez les trois vis ① et ②.
Configuration réussie : le compteur affiche « PULSE ON » pendant 5 secondes et la LED du circuit imprimé reste allumée pendant 3 secondes.

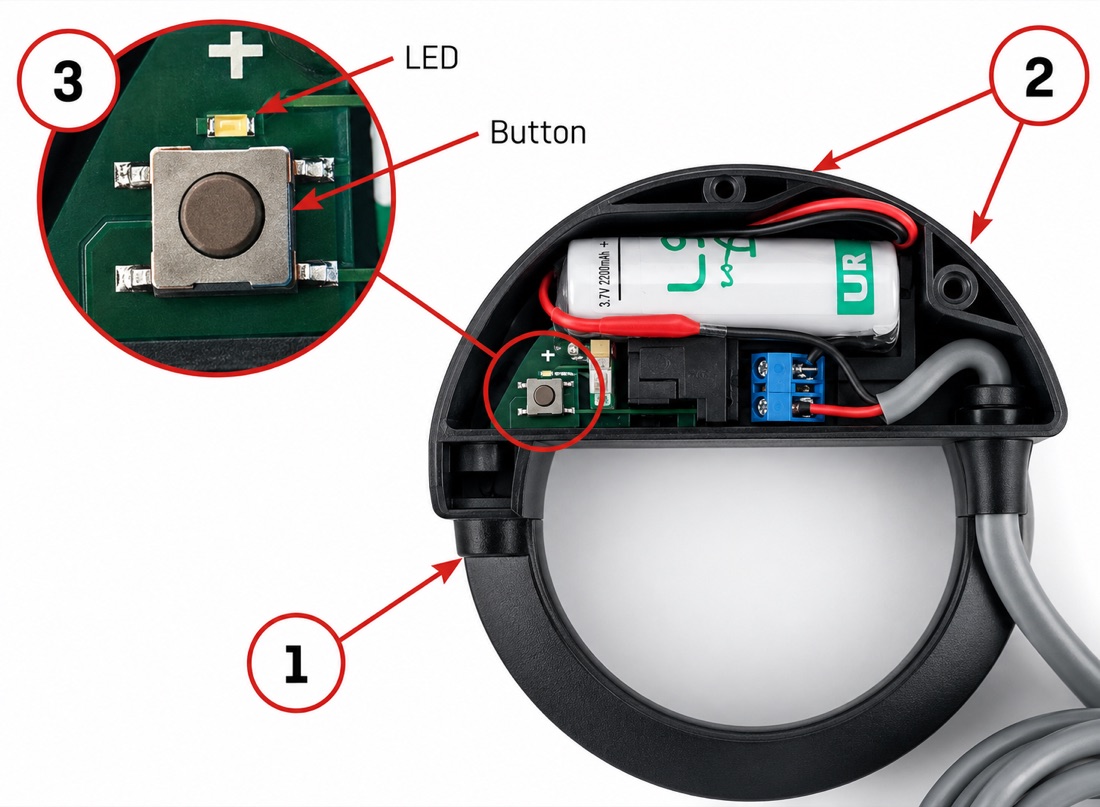

Activation de la sortie impulsion : bouton ③ sur le circuit imprimé et affichage « PULSE ON » sur le compteur

Appui sur le bouton ③ du circuit imprimé ; le compteur confirme par l'affichage « PULSE ON ».

4

Connecter et installer l'antenne du module Willie

Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.

Connexion du câble de l'émetteur d'impulsion au module Willie et installation de l'antenne

Branchement du câble de l'émetteur sur le module Willie et vissage de l'antenne

5

Fixer le module Willie

Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.

Astuce : Il y a un emplacement dédié sous le module Willie afin de le fixer à un endroit solide.
Exemple d'installation terminée — module Willie fixé au mur

Exemple d'installation terminée — le module Willie (à gauche) est fixé au mur, à l'abri de l'eau.

6

Félicitations ! Envoyez-nous les informations d'installation

Félicitations 🎉 — votre consommation d'eau est désormais suivie par Willie ! Pour finaliser la synchronisation de votre compteur sur la plateforme, nous avons besoin de 1 information et 3 photos.

Information

  • Jour et heure de l'installation

3 photos

  1. L'index du compteur d'eau (juste avant ou juste après l'intervention).
  2. L'identifiant du module Willie (boîtier noir) — situé à l'arrière du boîtier, il commence par un N et possède 8 (ou 9) caractères au total.
  3. Une photo globale de l'installation montrant le compteur d'eau et l'antenne.

Exemples

Exemple : photo de l'index du compteur d'eau

1. Index du compteur

Exemple : photo de l'identifiant à l'arrière du module Willie

2. Identifiant du module Willie

Exemple : photo globale de l'installation

3. Photo globale

Envoyer les photos d'installation au support@meetwillie.com
À réception des photos, nous allons vous communiquer vos accès.
