Installez l'émetteur d'impulsion Elster PR6 sur un compteur d'eau Elster V150 ou V200 prédisposé afin de générer les impulsions nécessaires à la remontée de vos consommations en temps réel sur la plateforme Willie.
Ce boîtier antenne assure l'interface entre le compteur et la transmission des données vers la plateforme Willie.
Émetteur d'impulsion à clipser sur la tête d'un compteur Elster prédisposé. Il est pré-câblé et doit être connecté au module Willie.
Compteurs domestiques Elster V150 et V200, ainsi que les compteurs industriels à tête plastique.
Un compteur compatible porte le sigle PR6 sur le cadran ou sur le bord de la coiffe. Sans ce marquage, la tête n'est pas prédisposée et le PR6 ne peut pas y être clipsé.
Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.
Fourni dans le kit
À prévoir

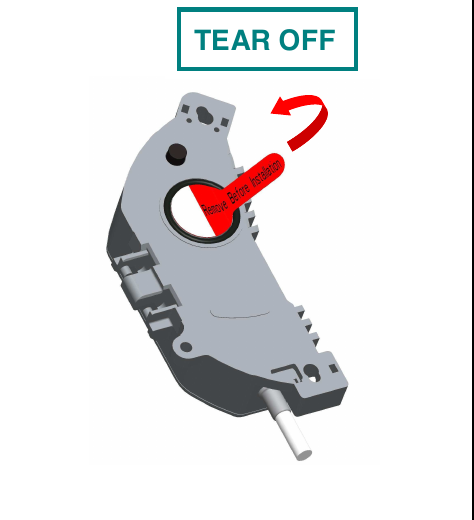

Avant toute chose, retirez la languette de protection située sous l'émetteur PR6, face à la cellule de détection.

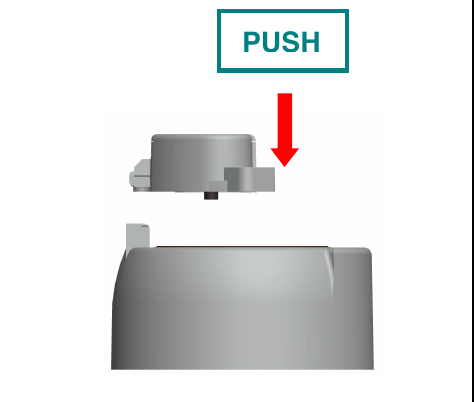

Retirez le couvercle du compteur s'il en est équipé. Présentez l'émetteur PR6 à l'emplacement du couvercle et engagez-le dans la charnière de la coiffe, puis appuyez jusqu'à ce qu'il s'enclenche dans la charnière.

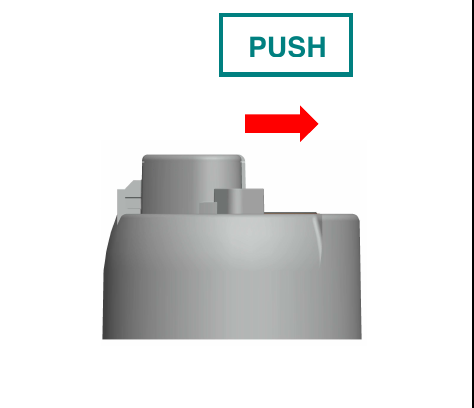

Vérifiez que le hublot du compteur est propre, puis poussez l'émetteur PR6 vers le centre du compteur jusqu'à ce qu'il s'encliquette dans son emplacement.

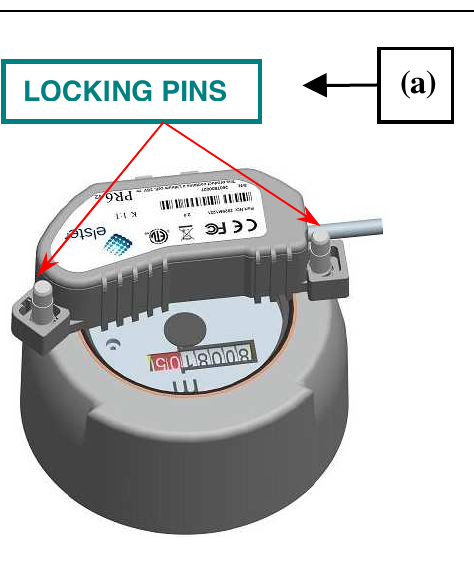

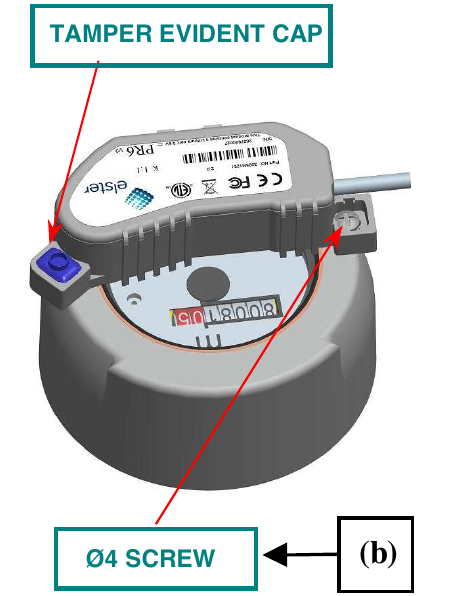

Une fois le PR6 en place, immobilisez-le au choix par les tiges de fixation ou par les vis. Dans les deux cas, vérifiez qu'il ne subsiste aucun espace entre le PR6 et le hublot.

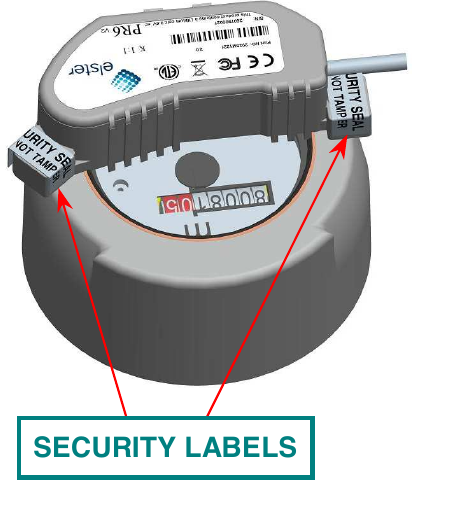

En alternative aux scellés anti-fraude, les autocollants de sécurité rendent visible toute tentative de démontage de l'émetteur. Posez-les à cheval sur les jonctions entre l'émetteur et la tête du compteur, comme sur la photo.
Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.
Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.
Photographiez l'index du compteur d'eau, d'assez près pour que chaque chiffre soit lisible — y compris les cadrans rouges.
Une dernière photo d'ensemble, montrant le compteur et l'antenne dans le même cadre.
