Guide d'installation

Diehl Izar Pulse

Installez l'émetteur d'impulsion Diehl Izar sur un compteur d'eau Diehl afin de générer les impulsions nécessaires à la remontée de vos consommations en temps réel sur la plateforme Willie.

Composants

Module Willie

Ce boîtier antenne assure l'interface entre le compteur et la transmission des données vers la plateforme Willie.

Émetteur Diehl Izar Pulse

Émetteur d'impulsion à fixer sur le compteur. Il est pré-câblé et doit être connecté au module Willie.

Compatibilité

Compteurs compatibles

Compteurs d'eau Diehl compatibles avec l'émetteur Diehl Izar Pulse (notamment HYDRUS, ALTAIR et AQUARIUS).

Identification du matériel

Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.

Module Willie (datalogger) avec antenne

Module Willie

Émetteur Diehl Izar Pulse

Émetteur Diehl Izar Pulse

Avant de commencer

Assurez-vous d'avoir les éléments suivants à portée de main.

Tournevis plat ou chasse-goupille (si charnière métallique) Chiffon propre Émetteur Diehl Izar Pulse Module Willie
Une question pendant l'installation ? Notre équipe est disponible — écrivez-nous à support@meetwillie.com.
1

Retirer le couvercle du compteur

Si le compteur est équipé d'un couvercle, retirez-le. Pour les couvercles à charnière métallique, déboîtez le couvercle en chassant l'axe de la charnière à l'aide d'un tournevis plat ou d'un chasse-goupille. Si le compteur ne dispose pas d'une charnière métallique, le couvercle peut être retiré à la main, sans outil.

Attention : Il est possible que le couvercle ait déjà été retiré. Si aucune pièce amovible n'est visible, ne forcez pas sur le compteur.
2

Nettoyer la face supérieure du compteur

À l'aide d'un chiffon propre, nettoyez soigneusement la face supérieure du compteur afin d'enlever toute trace de salissure. Une face propre est nécessaire pour assurer le bon encliquetage de l'émetteur Diehl Izar.

3

Positionner et encliqueter l'émetteur Diehl Izar

L'émetteur Diehl Izar Pulse est équipé de 3 crochets de fixation qui viennent se clipser sur le compteur. Positionnez l'émetteur en alignant les charnières l'une sur l'autre, puis pressez fermement l'émetteur sur le compteur avec les mains uniquement jusqu'à entendre un clic d'enclenchement sur chacun des 3 crochets.

Attention : Ne jamais utiliser de maillet ni de marteau pour clipser l'émetteur. Il s'agit d'un produit électronique à manipuler avec précaution.
Activation automatique : L'émetteur Diehl Izar s'active automatiquement lors de l'installation. Aucune manipulation supplémentaire n'est nécessaire pour le mettre en marche.

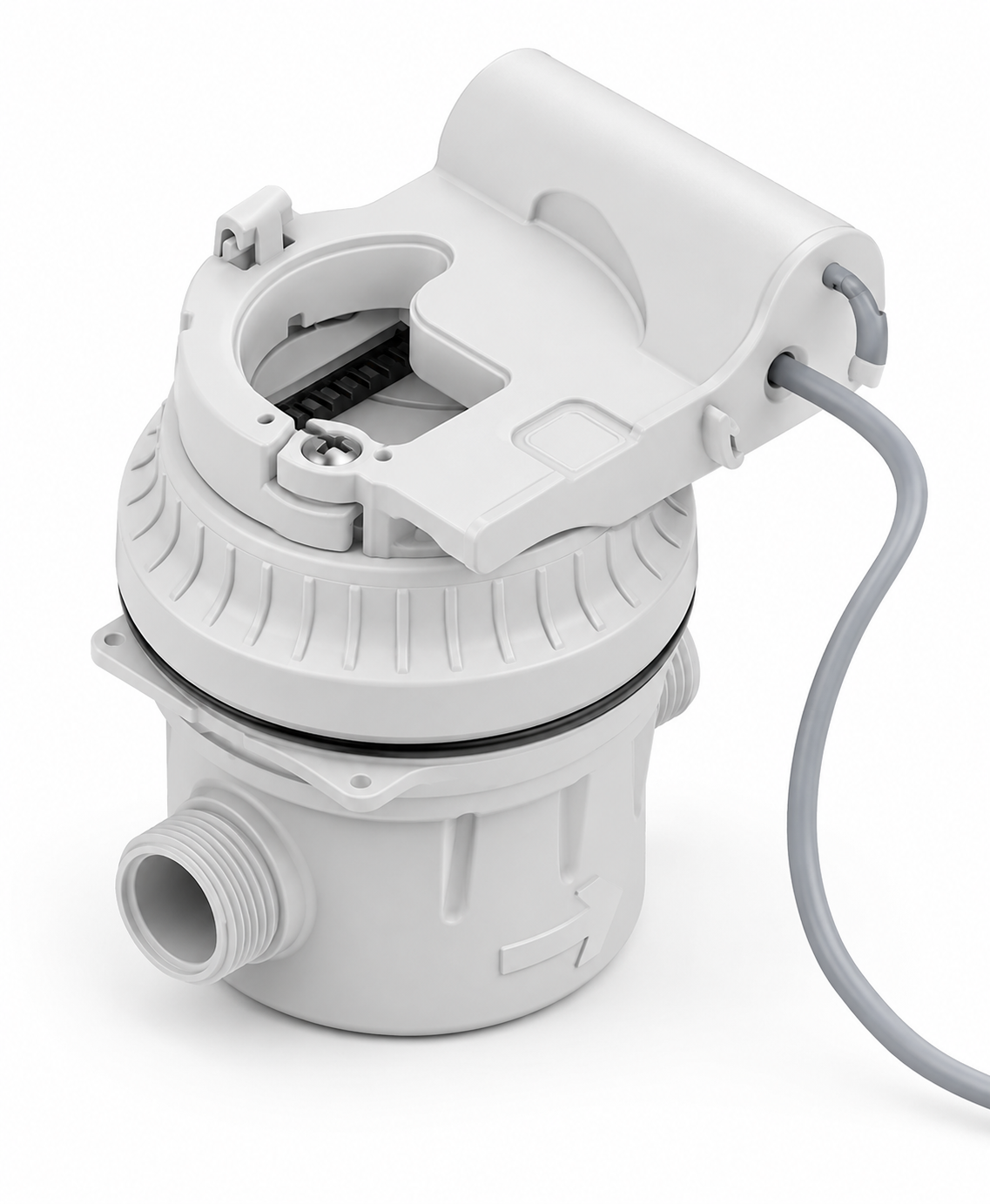

Émetteur Diehl Izar clipsé sur le compteur Diehl

Émetteur Diehl Izar positionné et encliqueté sur le compteur.

4

Connecter et installer l'antenne du module Willie

Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.

Connexion du câble de l'émetteur d'impulsion au module Willie et installation de l'antenne

Branchement du câble de l'émetteur sur le module Willie et vissage de l'antenne

5

Fixer le module Willie

Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.

Astuce : Il y a un emplacement dédié sous le module Willie afin de le fixer à un endroit solide.
Exemple d'installation terminée — module Willie fixé au mur

Exemple d'installation terminée — le module Willie (à gauche) est fixé au mur, à l'abri de l'eau.

6

Félicitations ! Envoyez-nous les informations d'installation

Félicitations 🎉 — votre consommation d'eau est désormais suivie par Willie ! Pour finaliser la synchronisation de votre compteur sur la plateforme, nous avons besoin de 1 information et 3 photos.

Information

  • Jour et heure de l'installation

3 photos

  1. L'index du compteur d'eau (juste avant ou juste après l'intervention).
  2. L'identifiant du module Willie (boîtier noir) — situé à l'arrière du boîtier, il commence par un N et possède 8 (ou 9) caractères au total.
  3. Une photo globale de l'installation montrant le compteur d'eau et l'antenne.

Exemples

Exemple : photo de l'index du compteur d'eau

1. Index du compteur

Exemple : photo de l'identifiant à l'arrière du module Willie

2. Identifiant du module Willie

Exemple : photo globale de l'installation

3. Photo globale

Envoyer les photos d'installation au support@meetwillie.com
À réception des photos, nous allons vous communiquer vos accès.

Vérification finale
