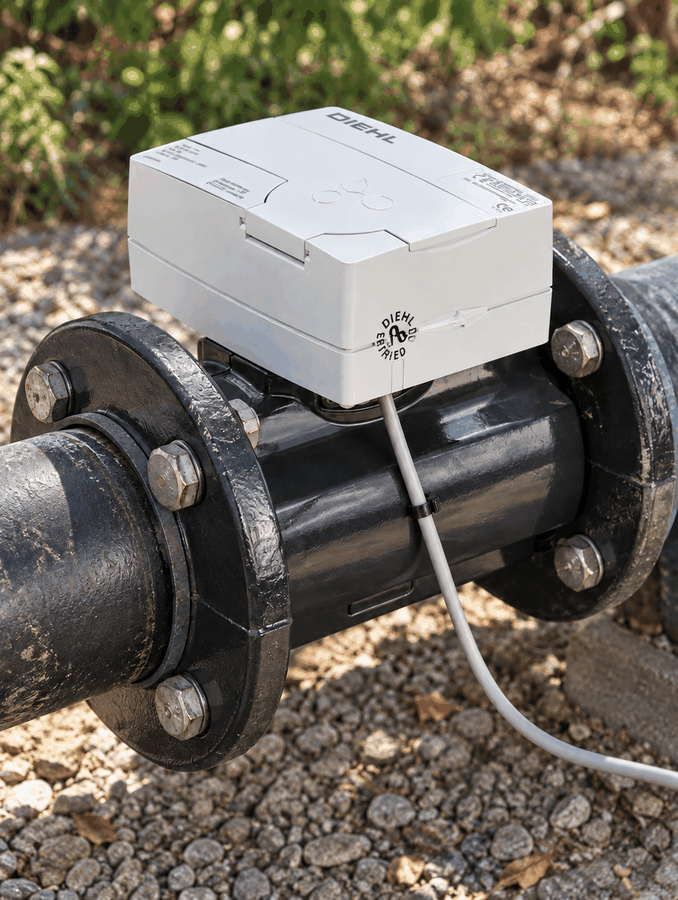

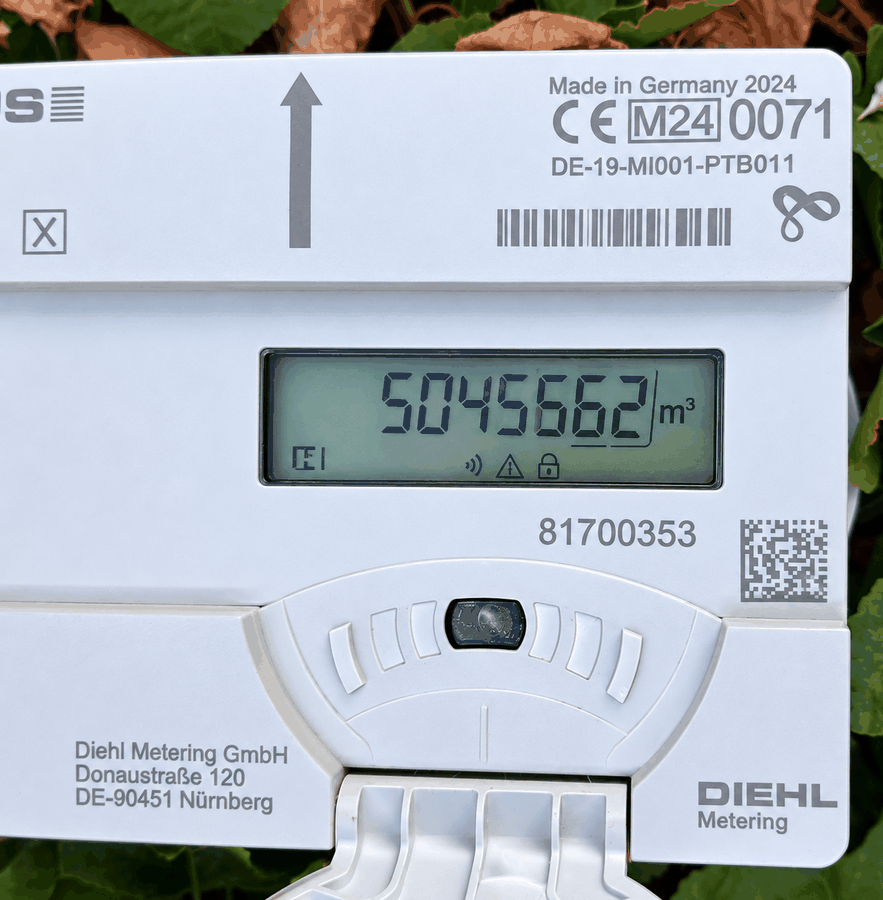

Avant toute intervention, photographiez l'index du compteur. L'écran s'éteint après 4 minutes d'inactivité : appuyez une fois sur la touche optique, sous l'écran. Le compteur affiche d'abord un test de l'écran, puis le volume total (menu 01) pendant au moins 10 secondes. Prenez la photo pendant cet affichage, d'assez près pour que chaque chiffre soit lisible.

Le compteur est livré avec un câble gris de 1,5 m. À son extrémité, plusieurs fils de couleur sortent de la gaine, chacun terminé par un embout métallique. Seuls deux de ces fils sont à raccorder : la masse, toujours marron, et l'impulsion, jaune — ou blanc sur un câble à 4 fils.

Comptez les fils de couleur qui sortent de la gaine grise, puis retrouvez votre câble ci-dessous :

• 2 fils (blanc, bleu) : pas de fil marron, donc pas de sortie impulsion. Arrêtez-vous et contactez l'équipe Willie.
• 3 fils (marron, jaune, vert) : l'impulsion est le fil jaune.
• 4 fils (marron, blanc, jaune, vert) : l'impulsion est le fil blanc.
• 5 fils (marron, jaune, vert, blanc, bleu) : l'impulsion est le fil jaune.

Raccordez les deux fils repérés à l'étape précédente sur le bornier de la boîte de jonction du module Willie. Aucune résistance n'est à ajouter.

1. Dévissez la boîte de jonction pour accéder à son bornier.
2. Faites passer le câble du compteur par le presse-étoupe libre de la boîte.

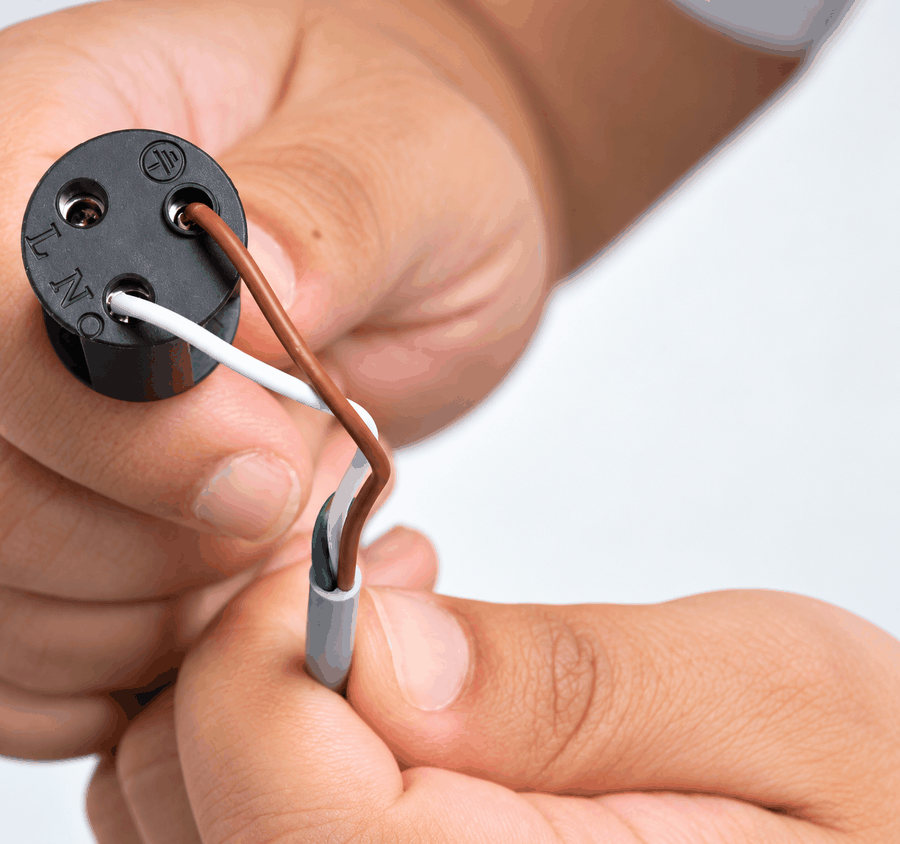

3. Raccordez les deux fils sur le bornier comme indiqué ci-dessous, puis serrez les vis avec un petit tournevis plat.
4. Refermez la boîte de jonction et resserrez fermement le presse-étoupe pour assurer l'étanchéité.

Le poids d'impulsion — le volume d'eau représenté par une impulsion — est de 1 litre par impulsion, sauf si une autre valeur est indiquée sur le compteur.

Branchez le câble raccordé à la sortie impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.

Une fois le raccordement effectué, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.
