Guide d'installation

Diehl Dock

Installez le module duplicateur d'impulsion Diehl Dock sur un compteur d'eau Diehl déjà en télérelève afin de remonter vos consommations sur la plateforme Willie sans interrompre la télérelève existante.

Composants

Module Willie

Boîtier noir (datalogger) qui assure la transmission des données vers la plateforme Willie. Livré avec son antenne et sa boîte de jonction.

Diehl Dock

Module duplicateur d'impulsion Diehl, livré déjà câblé à l'émetteur d'impulsion fourni.

Émetteur d'impulsion Diehl

Nouvel émetteur d'impulsion Diehl, pré-câblé au module Diehl Dock, qui viendra se fixer sur le compteur d'eau.

Compatibilité

Compteurs compatibles

Compteurs d'eau Diehl déjà en télérelève (équipés d'un émetteur d'impulsion Diehl). Le module Diehl Dock permet de dédoubler le signal d'impulsion sans interrompre la télérelève existante.

Identification du matériel

Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.

Module Willie (datalogger) avec antenne

Module Willie

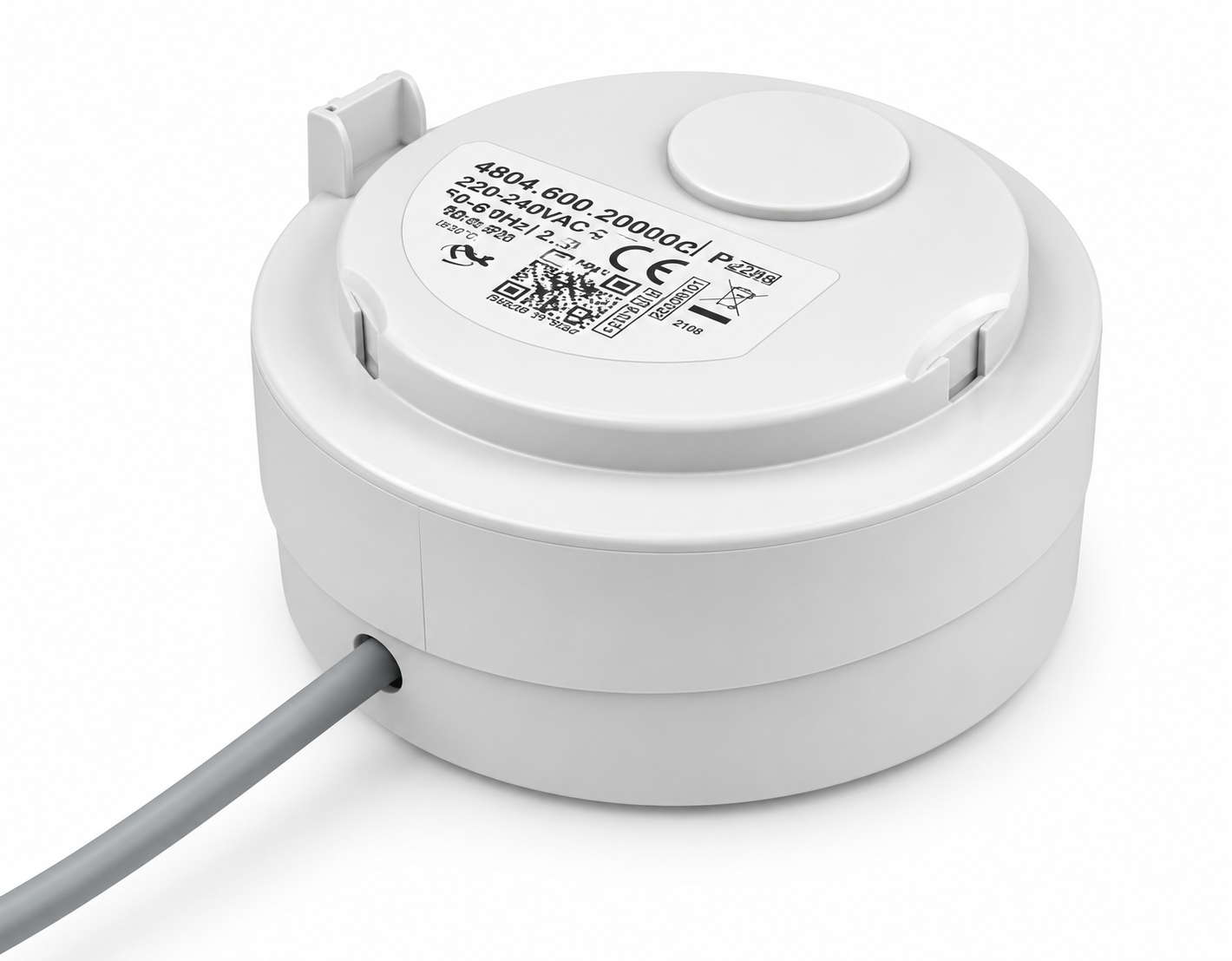

Module duplicateur d'impulsion Diehl Dock

Diehl Dock

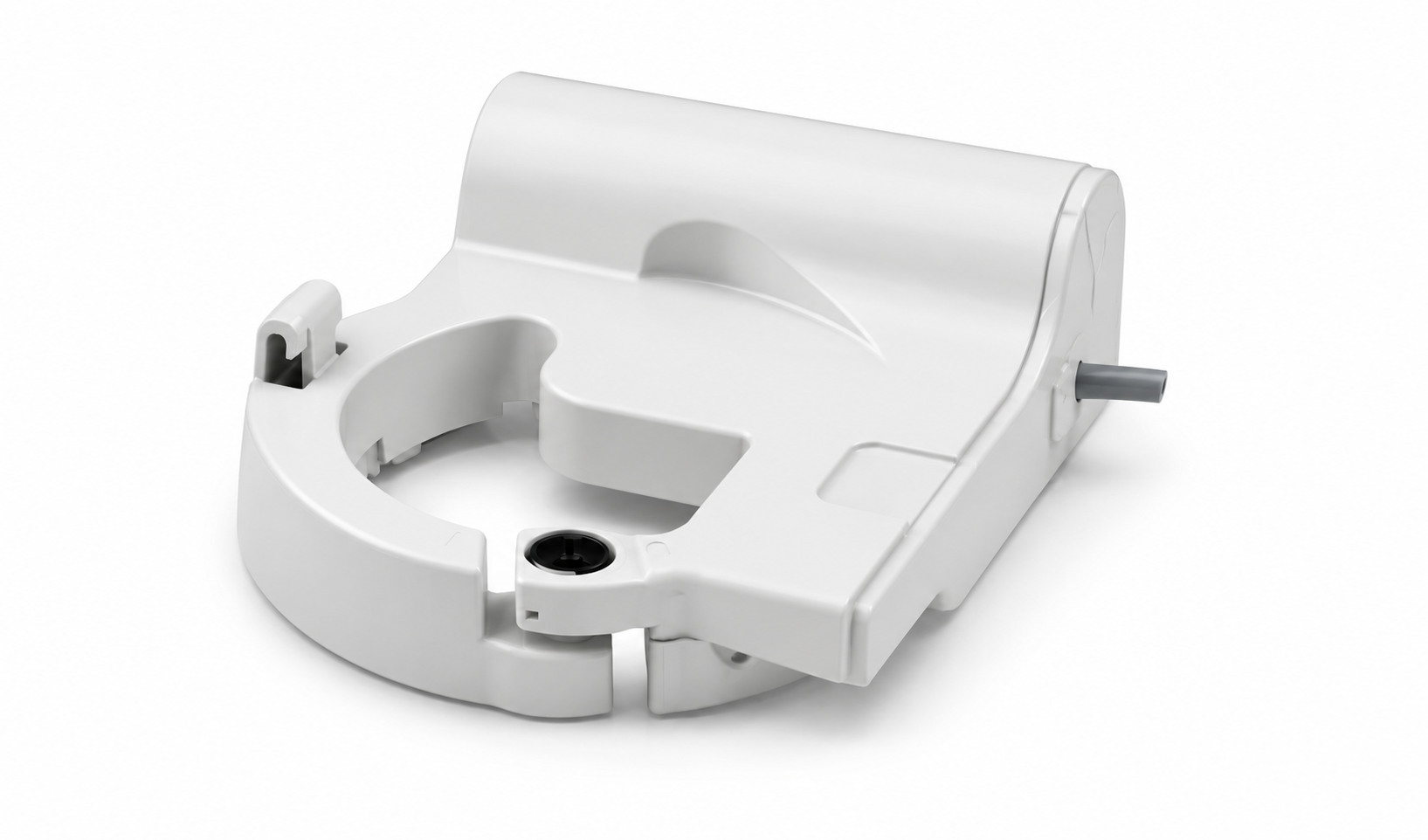

Émetteur d'impulsion Diehl IZAR

Émetteur d'impulsion Diehl

Bon à savoir : le matériel vous est fourni déjà câblé. Il ne reste plus qu'à suivre les étapes ci-dessous pour finaliser l'installation.

Avant de commencer

Aperçu de l'installation avant et après l'ajout du module Willie sur un compteur d'eau Diehl en télérelève.

Avant l'installation

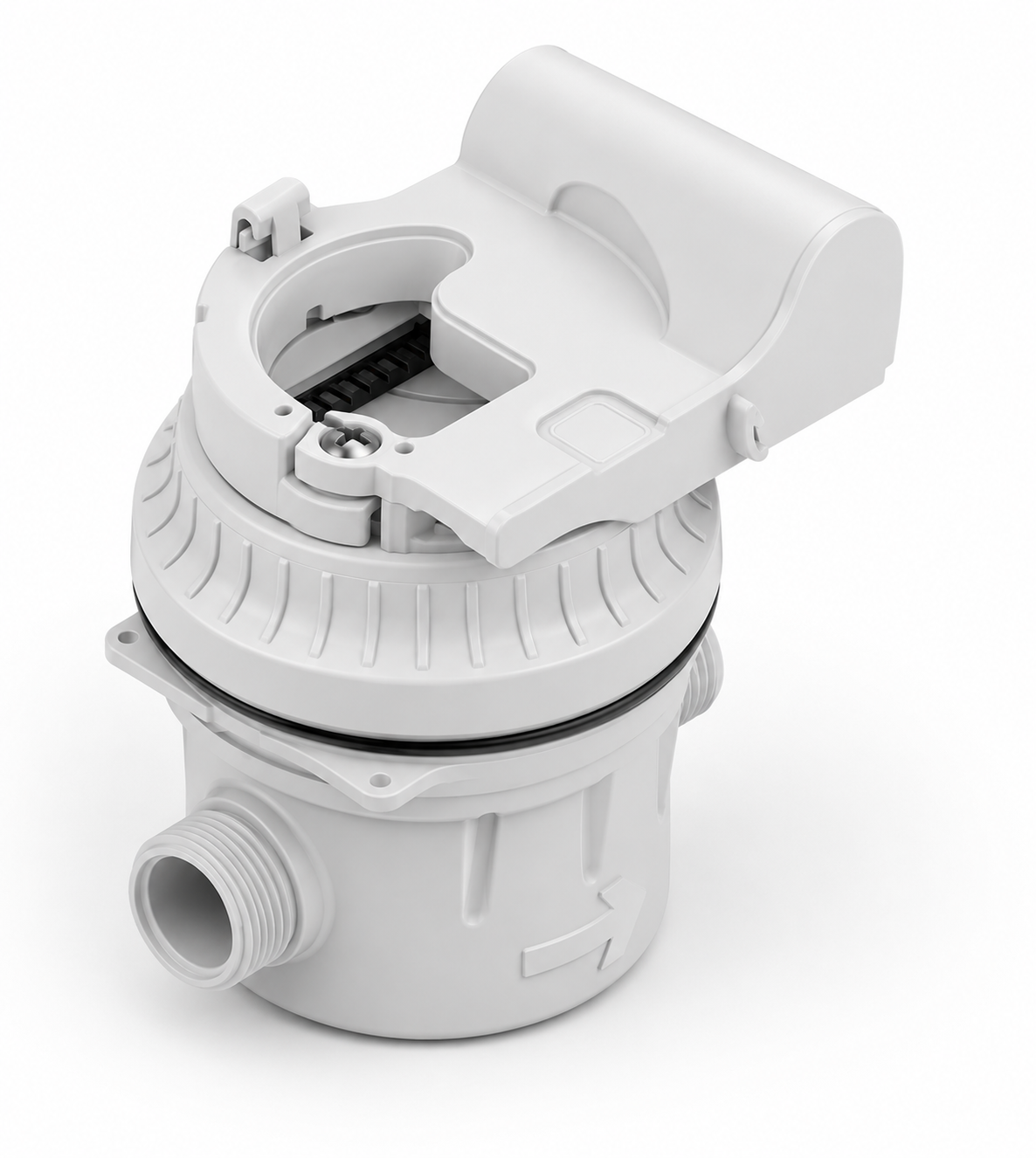

Compteur d'eau Diehl en télérelève avec son émetteur Diehl d'origine

Compteur d'eau Diehl en télérelève (configuration d'origine).

Après l'installation

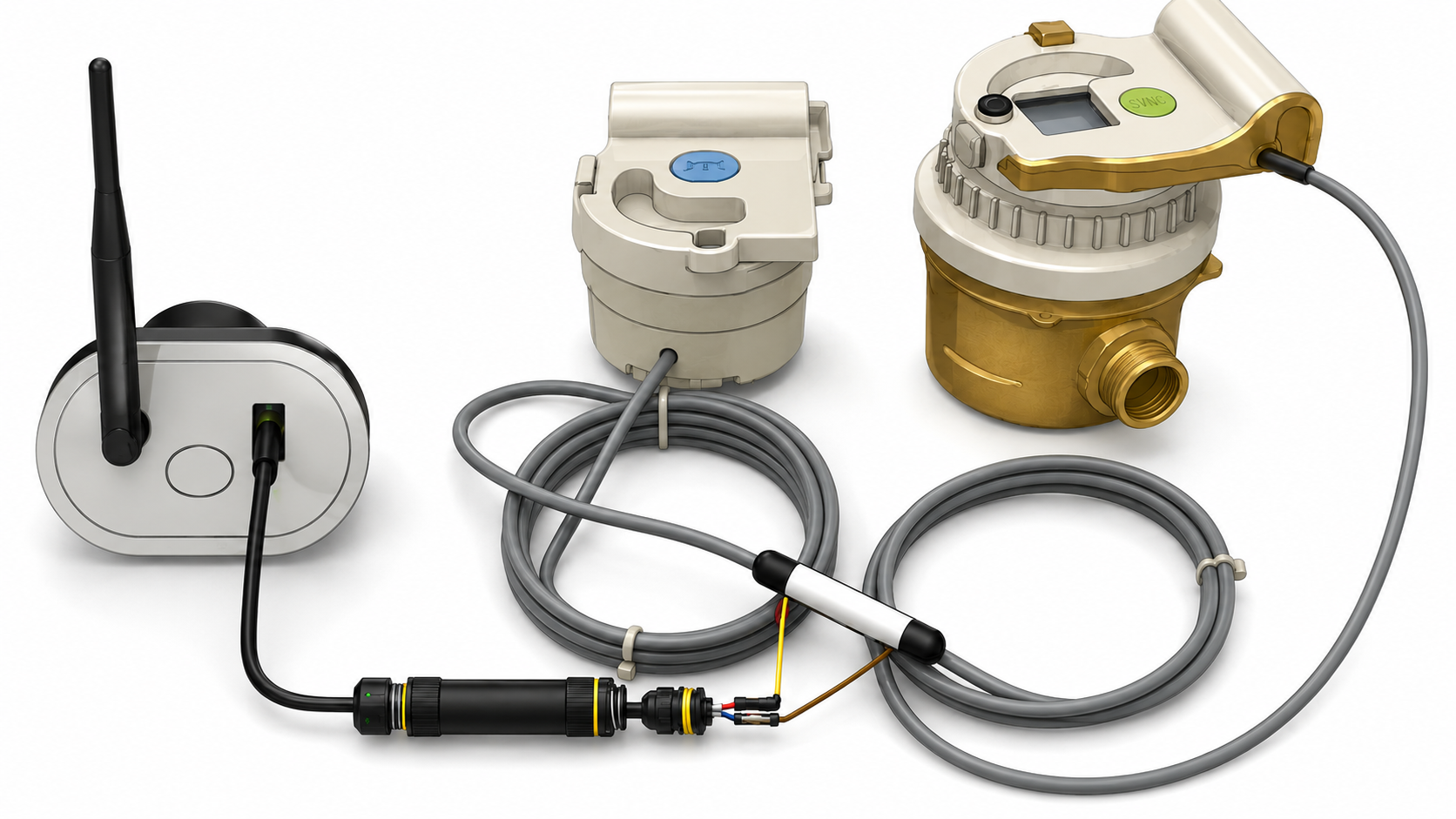

Compteur Diehl avec nouvel émetteur, module Diehl Dock, émetteur Diehl d'origine, module Willie et antenne

Le signal d'impulsion est dédoublé : la télérelève d'origine continue de fonctionner et Willie reçoit également les impulsions.

Attention : l'installation doit se faire en moins de 10 minutes (ou bien il faut couper l'eau en amont).
Une question pendant l'installation ? Notre équipe est disponible — écrivez-nous à support@meetwillie.com.
1

Retirer l'émetteur d'impulsion Diehl déjà présent sur le compteur

Sur le compteur d'eau Diehl en télérelève, repérez l'émetteur d'impulsion Diehl (en bleu sur le schéma) déjà installé. Détachez-le délicatement de son emplacement sur le compteur — il sera réutilisé à l'étape 3.

Attention : ne débranchez aucun câble de l'émetteur Diehl. Détachez uniquement le boîtier de son support sur le compteur.

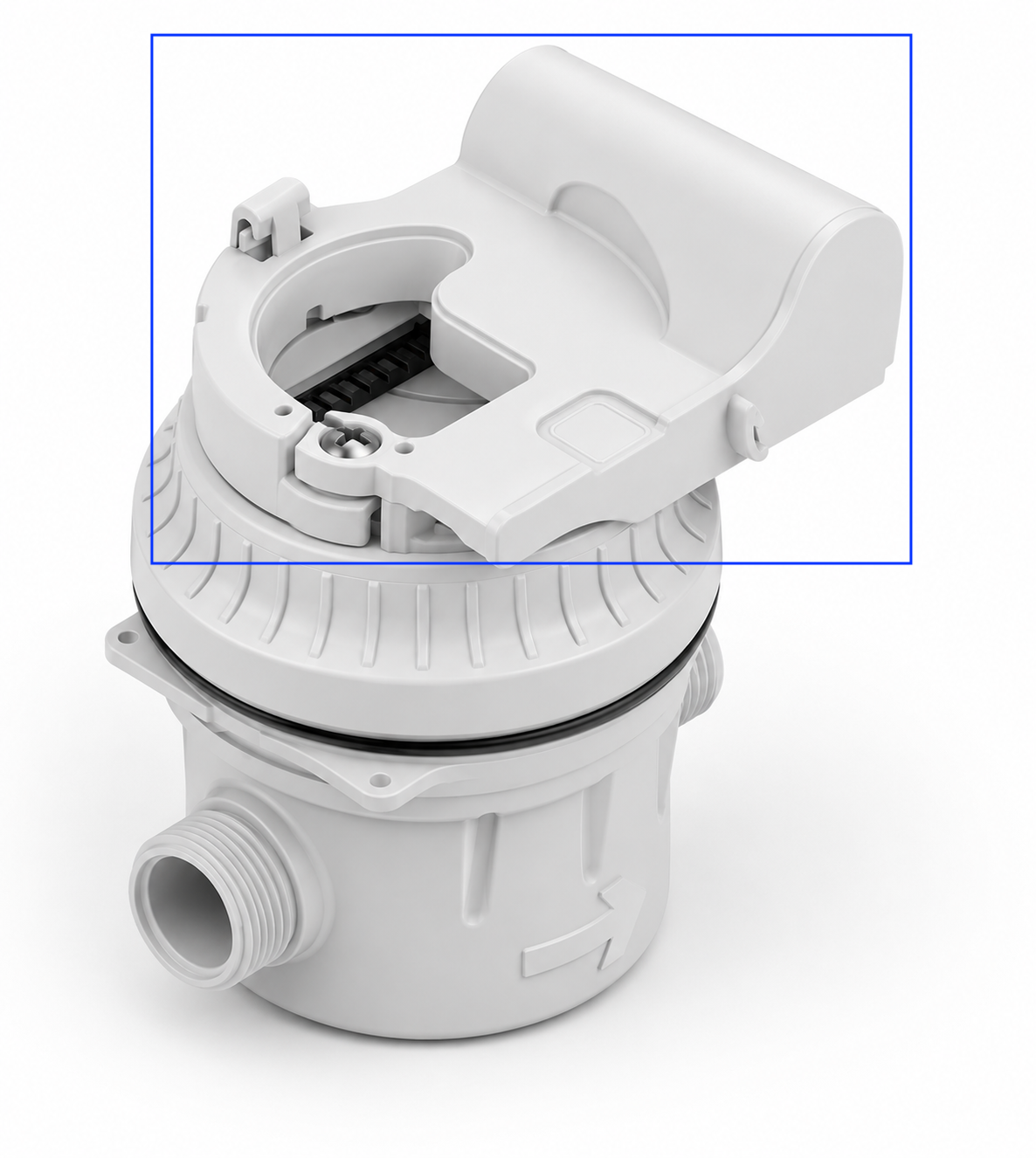

Émetteur Diehl d'origine en place sur le compteur d'eau Diehl

L'émetteur Diehl (encadré en bleu) à détacher du compteur — il sera réutilisé à l'étape 3.

2

Placer le nouvel émetteur d'impulsion Diehl sur le compteur

Prenez le nouvel émetteur d'impulsion Diehl fourni (en vert sur le schéma, déjà câblé au module Diehl Dock) et fixez-le sur l'emplacement libéré du compteur d'eau.

L'émetteur doit être bien clipsé sur son support pour assurer une lecture correcte des impulsions.

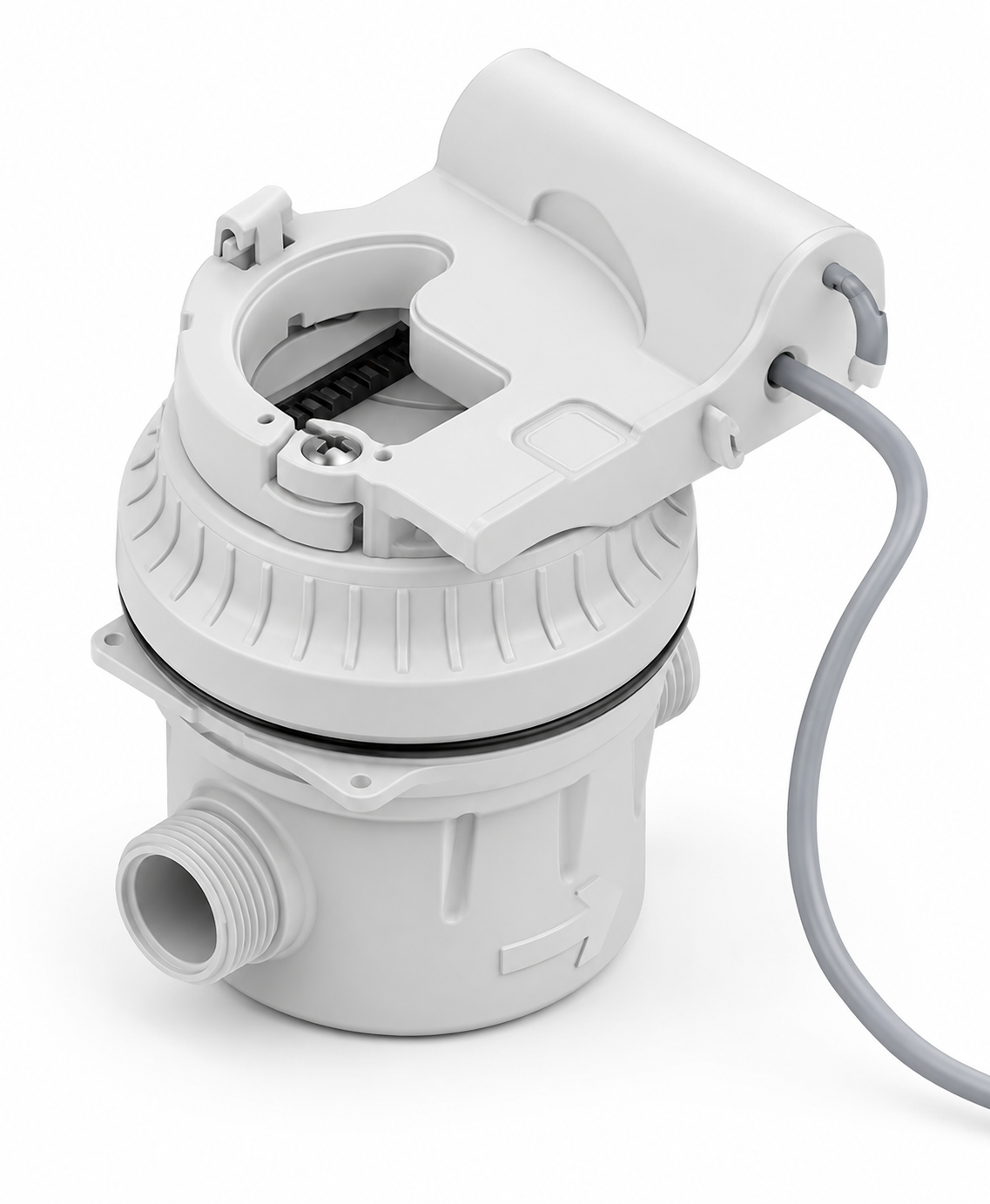

Nouvel émetteur d'impulsion Diehl clipsé sur le compteur d'eau

Le nouvel émetteur Diehl (pré-câblé au module Diehl Dock) clipsé sur l'emplacement libéré du compteur.

3

⚠️ Important — Replacer l'émetteur Diehl sur le module Diehl Dock

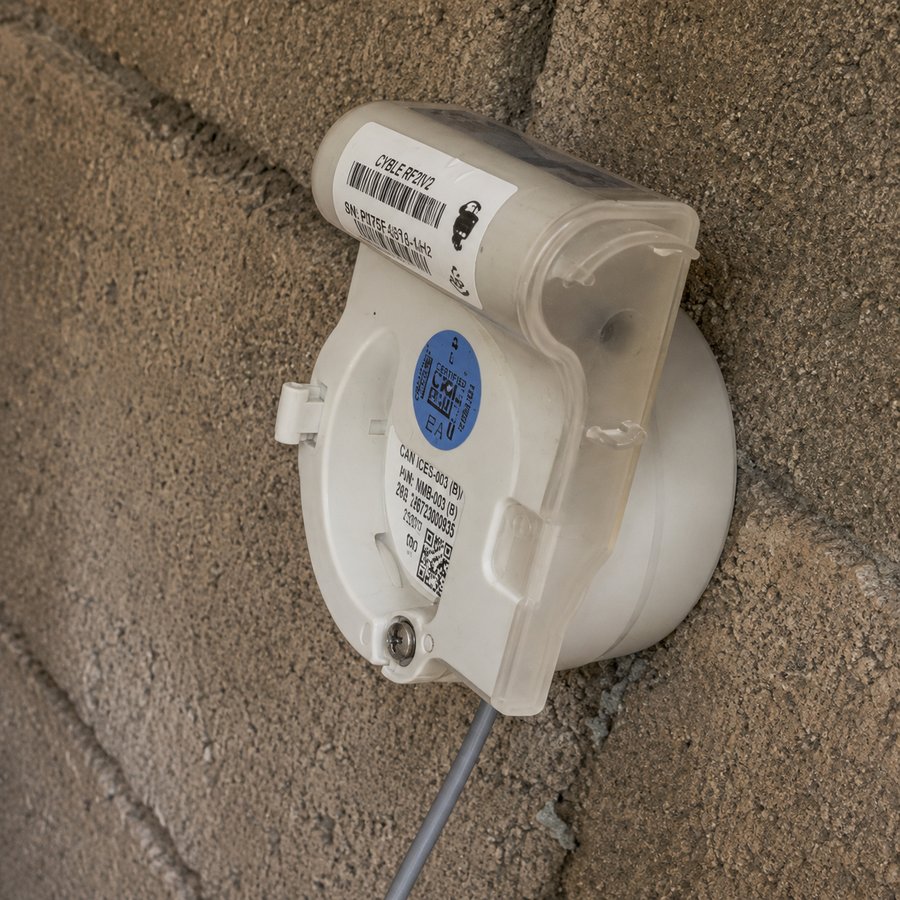

Reprenez l'émetteur Diehl en télérelève retiré à l'étape 1 et clipsez-le sur le module duplicateur d'impulsion Diehl Dock. La télérelève d'origine continue ainsi de fonctionner et le signal est partagé avec Willie.

4

Connecter et installer l'antenne du module Willie

Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.

Connexion du câble de l'émetteur d'impulsion au module Willie et installation de l'antenne

Branchement du câble de l'émetteur sur le module Willie et vissage de l'antenne

5

Fixer le module Willie

Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.

Astuce : Il y a un emplacement dédié sous le module Willie afin de le fixer à un endroit solide.

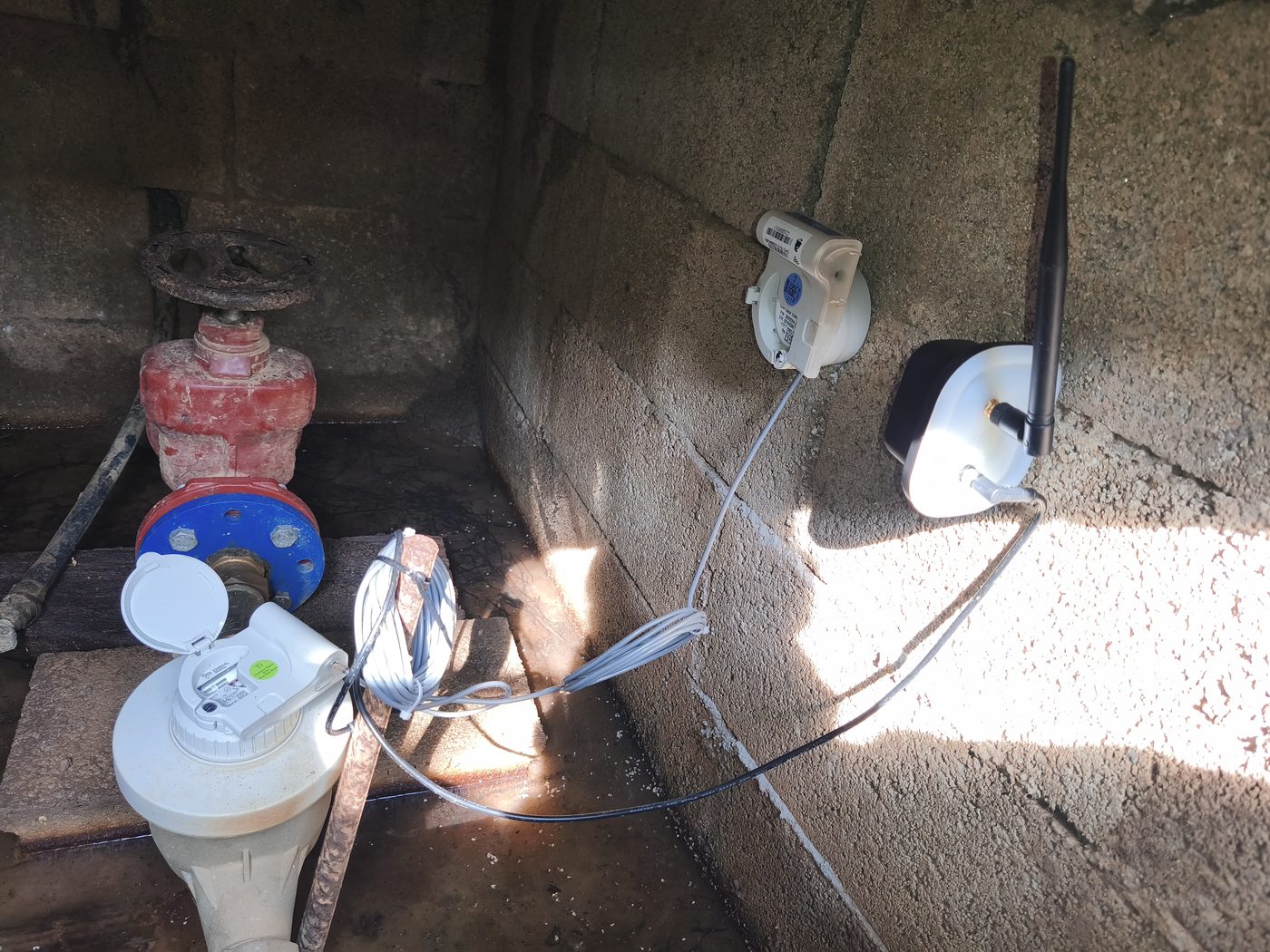

Exemple d'installation terminée — module Willie fixé au mur

Exemple d'installation terminée — le module Willie (à gauche) est fixé au mur, à l'abri de l'eau.

6

Félicitations ! Envoyez-nous les informations d'installation

Félicitations 🎉 — votre consommation d'eau est désormais suivie par Willie ! Pour finaliser la synchronisation de votre compteur sur la plateforme, nous avons besoin de 1 information et 3 photos.

Information

  • Jour et heure de l'installation

3 photos

  1. L'index du compteur d'eau (juste avant ou juste après l'intervention).
  2. L'identifiant du module Willie (boîtier noir) — situé à l'arrière du boîtier, il commence par un N et possède 8 (ou 9) caractères au total.
  3. Une photo globale de l'installation montrant le compteur d'eau et l'antenne.

Exemples

Exemple : photo de l'index du compteur d'eau

1. Index du compteur

Exemple : photo de l'identifiant à l'arrière du module Willie

2. Identifiant du module Willie

Exemple : photo globale de l'installation

3. Photo globale

Envoyer les photos d'installation au support@meetwillie.com
À réception des photos, nous allons vous communiquer vos accès.

Vérification finale
