Guide d'installation

Débitmètre Krohne

Raccordez le module Willie sur la sortie impulsion de votre débitmètre Krohne afin de remonter vos consommations en temps réel sur la plateforme Willie.

Étapes
6
Photos à envoyer
3
Composants
2

Composants

Module Willie

Seul élément fourni pour ce type d'installation. Ce boîtier antenne se raccorde sur la sortie impulsion du débitmètre et assure la transmission des données vers la plateforme Willie.

Sortie impulsion du débitmètre

Bornier du convertisseur de signal sur lequel le câble du module Willie vient se raccorder.

Compatibilité

Tout débitmètre Krohne de la gamme WATERFLUX ou OPTIFLUX équipé d'un convertisseur de signal compatible avec une sortie impulsion, comme l'IFC 100. C'est le seul prérequis : si votre débitmètre dispose de cette sortie, le module Willie peut y être raccordé.

Identification du matériel

Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.

Module Willie
Module Willie
Sortie impulsion du débitmètre
Sortie impulsion du débitmètre

Avant de commencer

Fourni dans le kit

À prévoir

Une question pendant l'installation ? Notre équipe est disponible — écrivez-nous à support@meetwillie.com.
1

Configurer la sortie impulsion

Dans le menu du convertisseur de signal du débitmètre Krohne, configurez la sortie sur le mode impulsion. Référez-vous à la documentation de votre débitmètre pour accéder au paramétrage de la sortie.

Si votre convertisseur propose les paramètres suivants, réglez-les ainsi. Tous les convertisseurs ne les proposent pas — ignorez ceux qui sont absents du menu.

  • Pulse Shape — Fixed
  • Max Pulse Rate — 200 Hz
  • Measurement Mass Flow — Volume Flow
  • Pulse Value Unit — m³ ou Liter
  • Value p. Pulse — dépend du site — voir « Choisir le poids d'impulsion » ci-dessous
  • Polarity — Positive
  • Invert Signal — Off

Choisir le poids d'impulsion

L'impulsion peut être réglée en mètres cubes (m³) ou en litres (L) ; les deux unités conviennent. Quelle que soit l'unité choisie, la valeur du poids d'impulsion (le volume par impulsion) doit impérativement être communiquée à l'équipe Willie.

Attention : le débit pouvant passer dans la canalisation en 1 seconde ne doit jamais dépasser 4 fois la valeur d'une impulsion, sinon des relevés seront manqués. Exemple : avec une valeur de 0,05 m³ par impulsion, si la canalisation peut laisser passer plus de 0,2 m³ (4 × 0,05) en une seconde, augmentez la valeur du poids d'impulsion.
2

Repérer la sortie impulsion du débitmètre Krohne

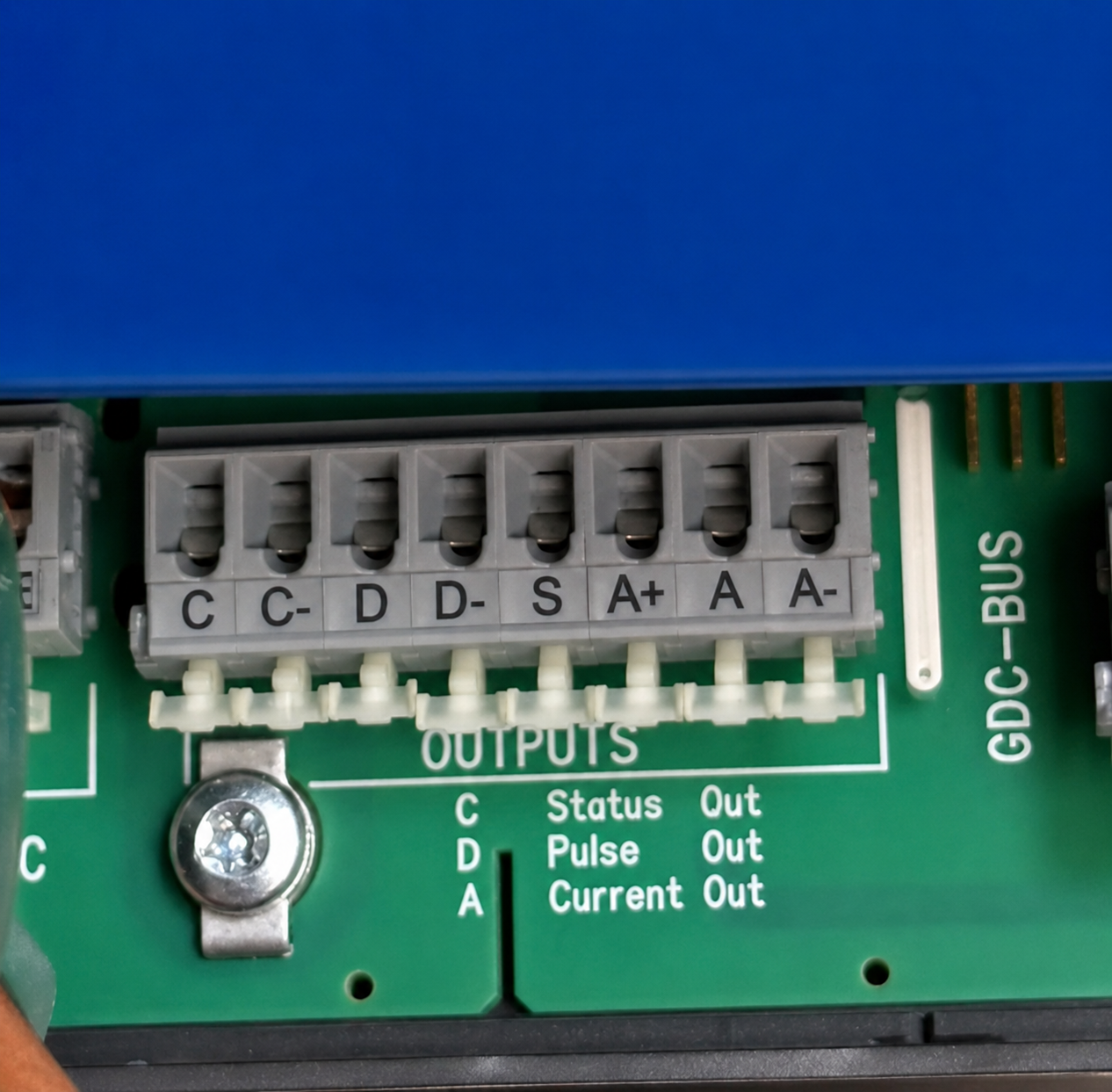

Sur le convertisseur de signal, la sortie impulsion est repérée par la légende « OUTPUTS » sérigraphiée sous le bornier : cherchez-y la sortie Pulse Out. C'est sur ces deux bornes que le module Willie sera raccordé.

Confirmez toujours sur le schéma de votre appareil avant de raccorder. Le repère et la numérotation varient selon le convertisseur installé : l'indication ci-dessous sert de repère, jamais de substitut au schéma de raccordement de votre modèle.
IFC 100→bornes D (+) / D− (−)

L'IFC 100 est le convertisseur livré avec les débitmètres Optiflux 2100 et Waterflux 2100.

Repérage des bornes de la sortie impulsion sur un convertisseur Krohne IFC 100 — bornes D et D−
Exemple sur un convertisseur IFC 100 — la sortie impulsion correspond aux bornes D / D− (légende « OUTPUTS »).
3

Raccorder le câble du module Willie sur la sortie impulsion

À l'aide d'un petit tournevis plat, raccordez le câble du module Willie sur les bornes de la sortie impulsion en respectant la polarité. Le câble comporte plusieurs fils, mais seuls deux sont à raccorder :

  • Le fil blanc sur la borne (+).
  • Les fils noir et bleu sur la borne (−).
Les autres fils du câble ne sont pas utilisés : laissez-les en place sans les raccorder.
4

Connecter et installer l'antenne du module Willie

Branchez le câble raccordé à la sortie impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.

Connexion du câble de l'émetteur d'impulsion au module Willie et installation de l'antenne
Branchement du câble de l'émetteur sur le module Willie et vissage de l'antenne
5

Fixer le module Willie

Une fois le raccordement effectué, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.

Astuce : Il y a un emplacement dédié sous le module Willie afin de le fixer à un endroit solide.
6

Photographier l'installation terminée

Une dernière photo d'ensemble, montrant le compteur et l'antenne dans le même cadre.

Exemple : photo globale de l'installation

Vérification finale
