Débitmètre Endress+Hauser Promag 30

Le boîtier du Promag 30, celui qui porte l'écran, a deux couvercles ronds vissés : le couvercle de l'afficheur, avec une fenêtre sur l'écran, et le couvercle du compartiment de raccordement, entièrement plein, sans fenêtre. Pour accéder à la sortie impulsion, ouvrez le couvercle plein :

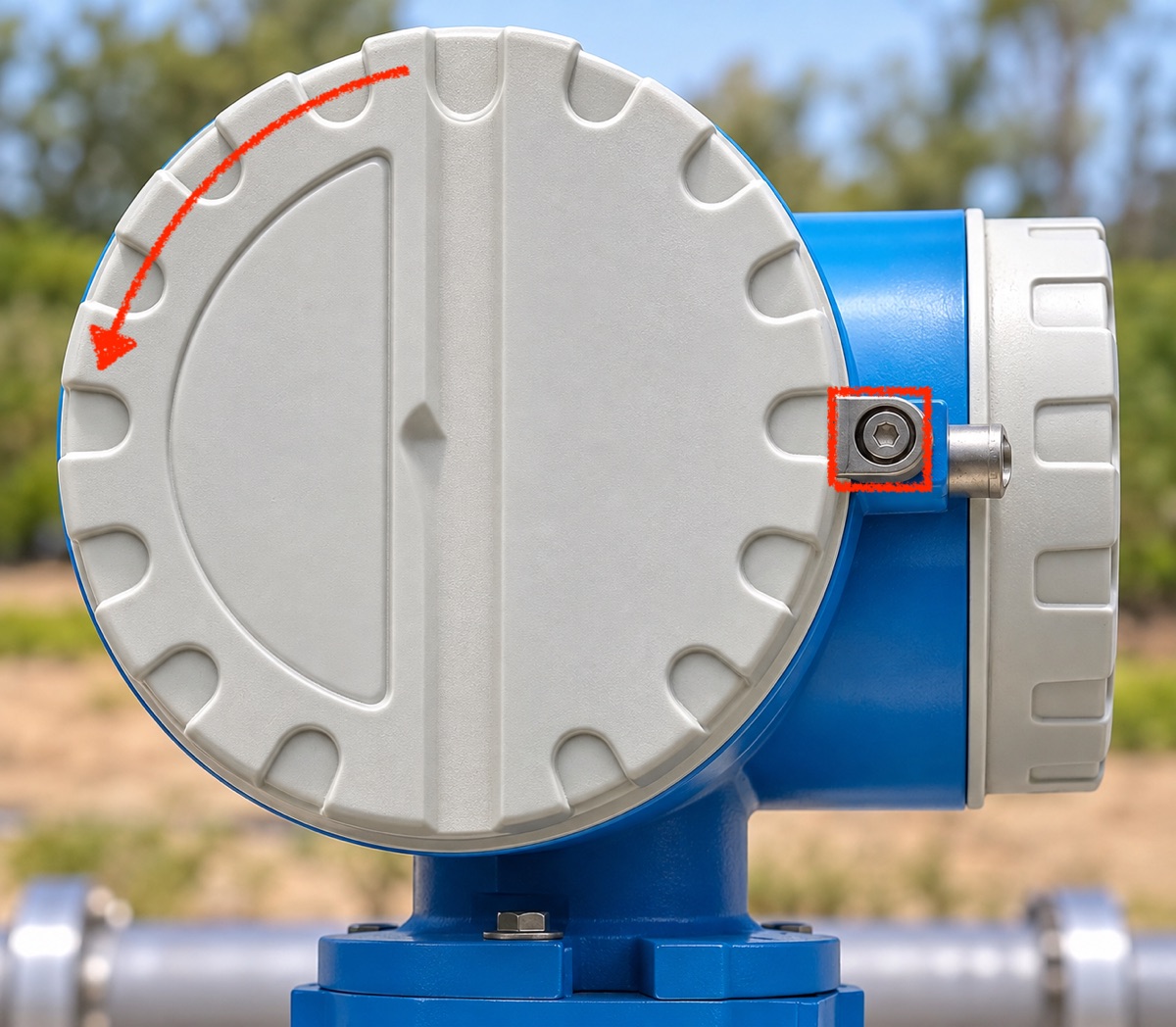

1. Repérez la griffe de sécurité : une petite patte métallique au bord du couvercle, tenue par une vis à six pans creux (encadrée en rouge sur la photo). Avec la clé Allen de 3 mm, desserrez cette vis de quelques tours, sans la retirer : la griffe libère le couvercle.
2. Dévissez le couvercle à la main, dans le sens inverse des aiguilles d'une montre (flèche rouge sur la photo), et posez-le à côté : le schéma de raccordement est imprimé à l'intérieur, vous en aurez besoin à l'étape suivante.

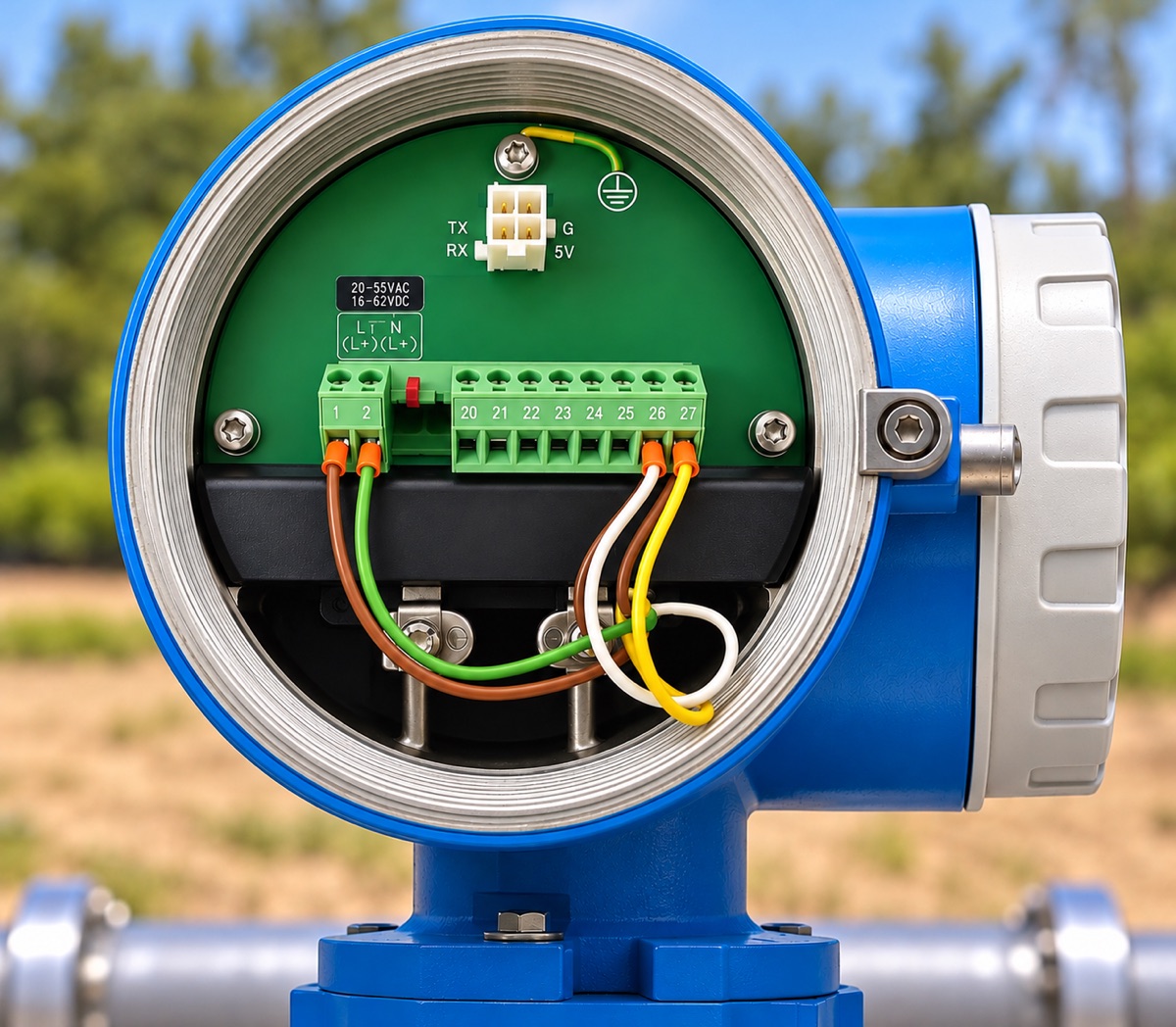

Le compartiment ouvert laisse voir un bornier vert, avec le numéro de chaque borne imprimé juste en dessous. À gauche, les bornes 1 et 2 reçoivent l'alimentation électrique. À droite, les bornes 20 à 27 sont les sorties du débitmètre : la sortie impulsion correspond aux deux premières, 20 (+) et 21 (−). Confirmez-le sur le schéma imprimé à l'intérieur du couvercle (Pulse output).

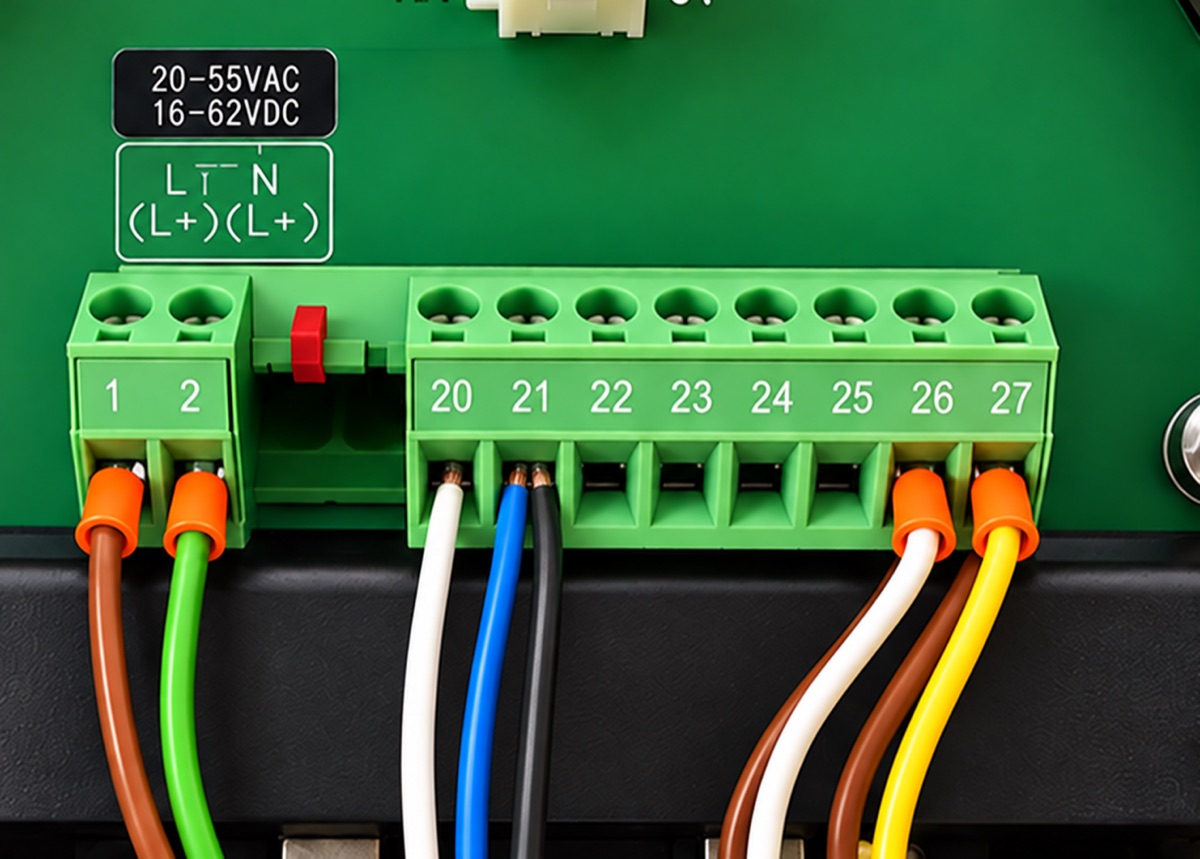

Le câble du module Willie comporte plusieurs fils : trois d'entre eux se raccordent sur les deux bornes de la sortie impulsion. À l'aide d'un petit tournevis plat :

1. Passez le câble du module Willie par un presse-étoupe libre du compartiment de raccordement.
2. Raccordez le fil blanc sur la borne 20 (+).
3. Raccordez les fils noir et bleu, ensemble, sur la borne 21 (−).

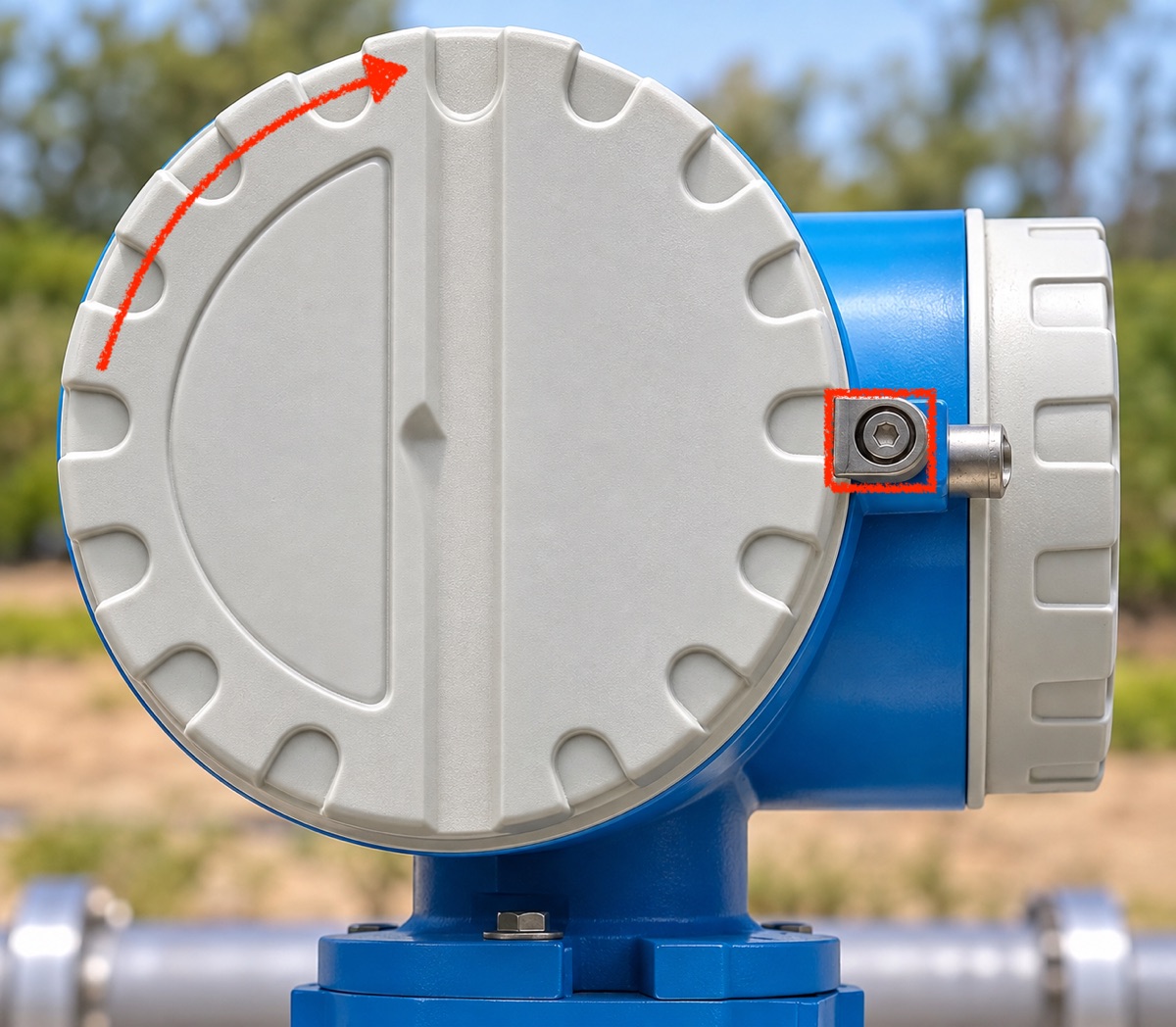

Revissez le couvercle du compartiment de raccordement à la main, dans le sens des aiguilles d'une montre (flèche rouge sur la photo), jusqu'en butée, en veillant à ne pincer aucun câble. Resserrez ensuite la vis de la griffe de sécurité (encadrée en rouge) avec la clé Allen.

Branchez le câble raccordé à la sortie impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.

Le volume total est le volume d'eau mesuré par le débitmètre depuis son installation. Ne le remettez jamais à zéro.

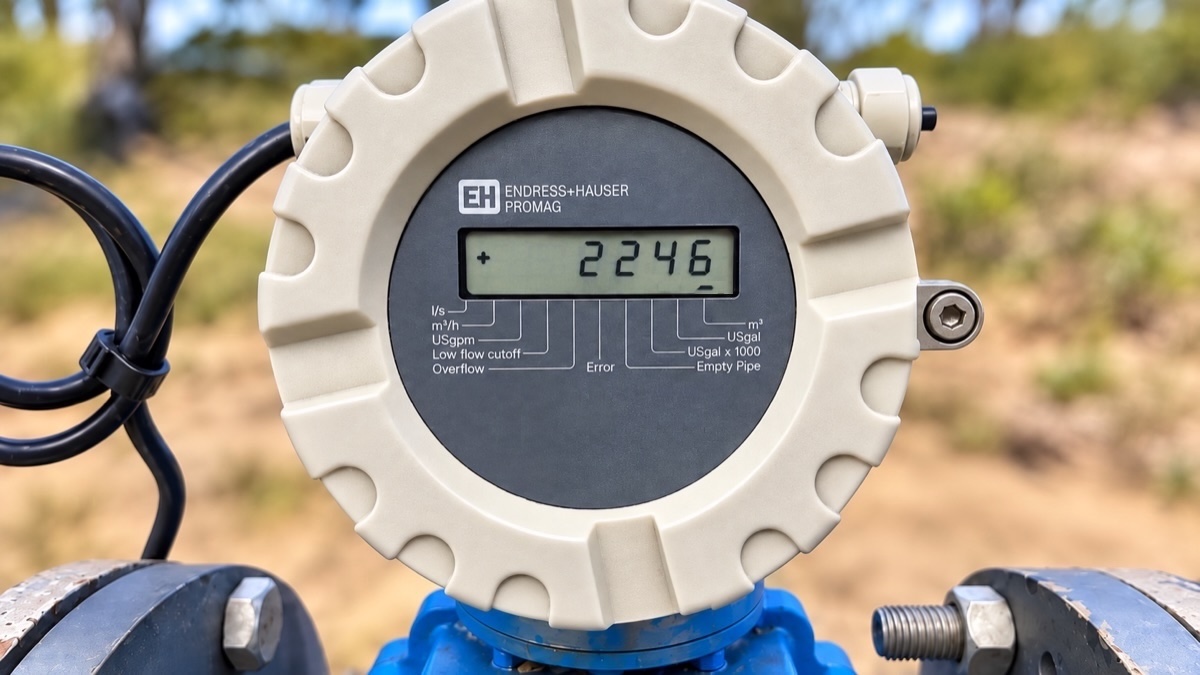

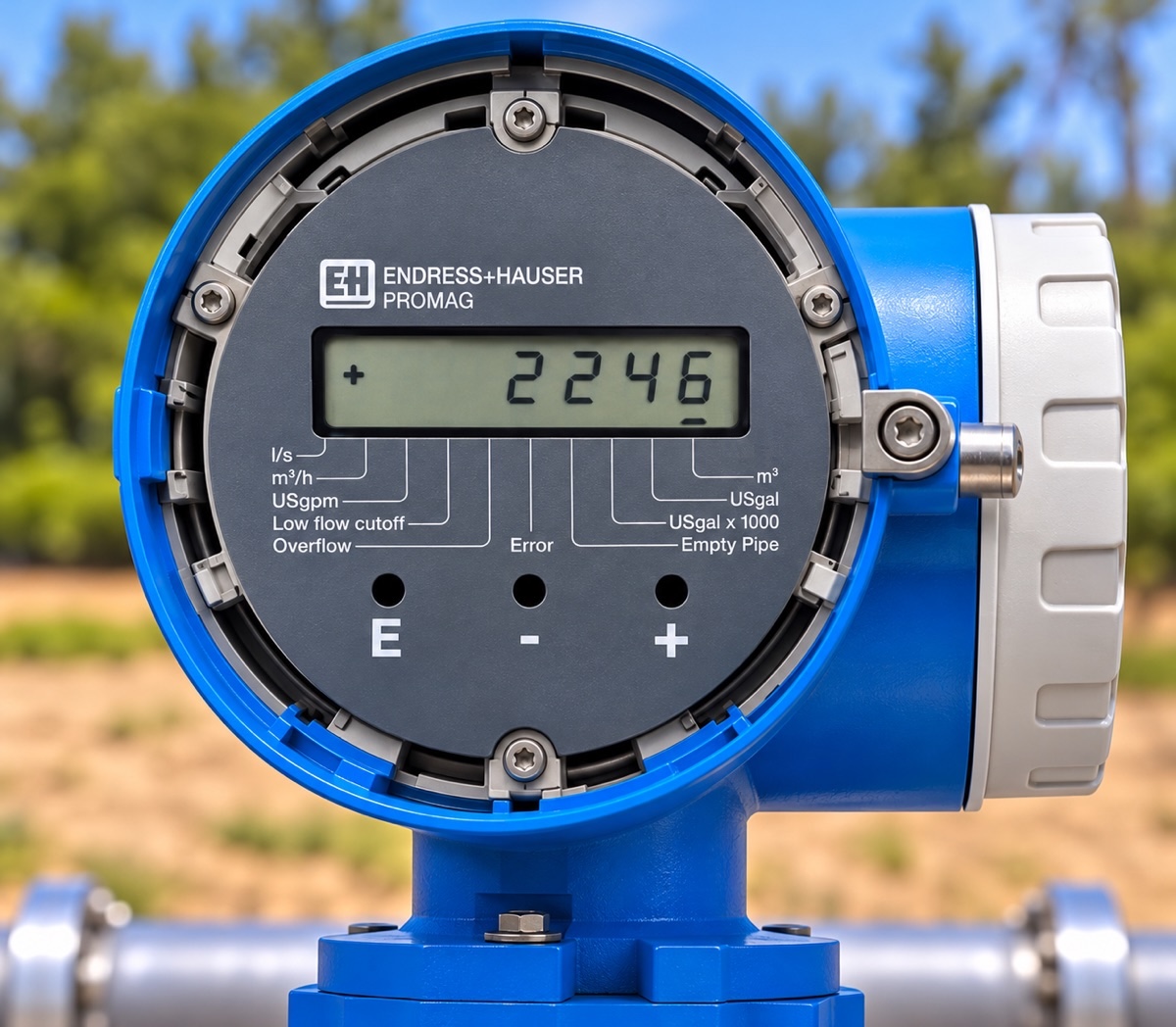

1. Sans ouvrir le couvercle, regardez l'écran du débitmètre : il affiche le volume total, par exemple + 2246, avec un repère allumé sous m³.
2. Photographiez l'écran maintenant.

Les étapes suivantes se font avec les trois touches situées sous l'écran. Pour y accéder :

1. Avec la clé Allen de 3 mm, desserrez la vis de la griffe de sécurité du couvercle de l'afficheur, celui avec la fenêtre.
2. Dévissez le couvercle à la main et posez-le à côté : les touches E, – et + apparaissent sous l'écran.

Les trois touches servent à naviguer dans le menu :

• E : entrer dans le menu, puis ouvrir l'élément affiché.
• + et – : passer à l'élément suivant ou précédent.
• Maintenez la touche E plus de 3 secondes pour quitter le menu et revenir à l'écran normal, sans rien modifier.

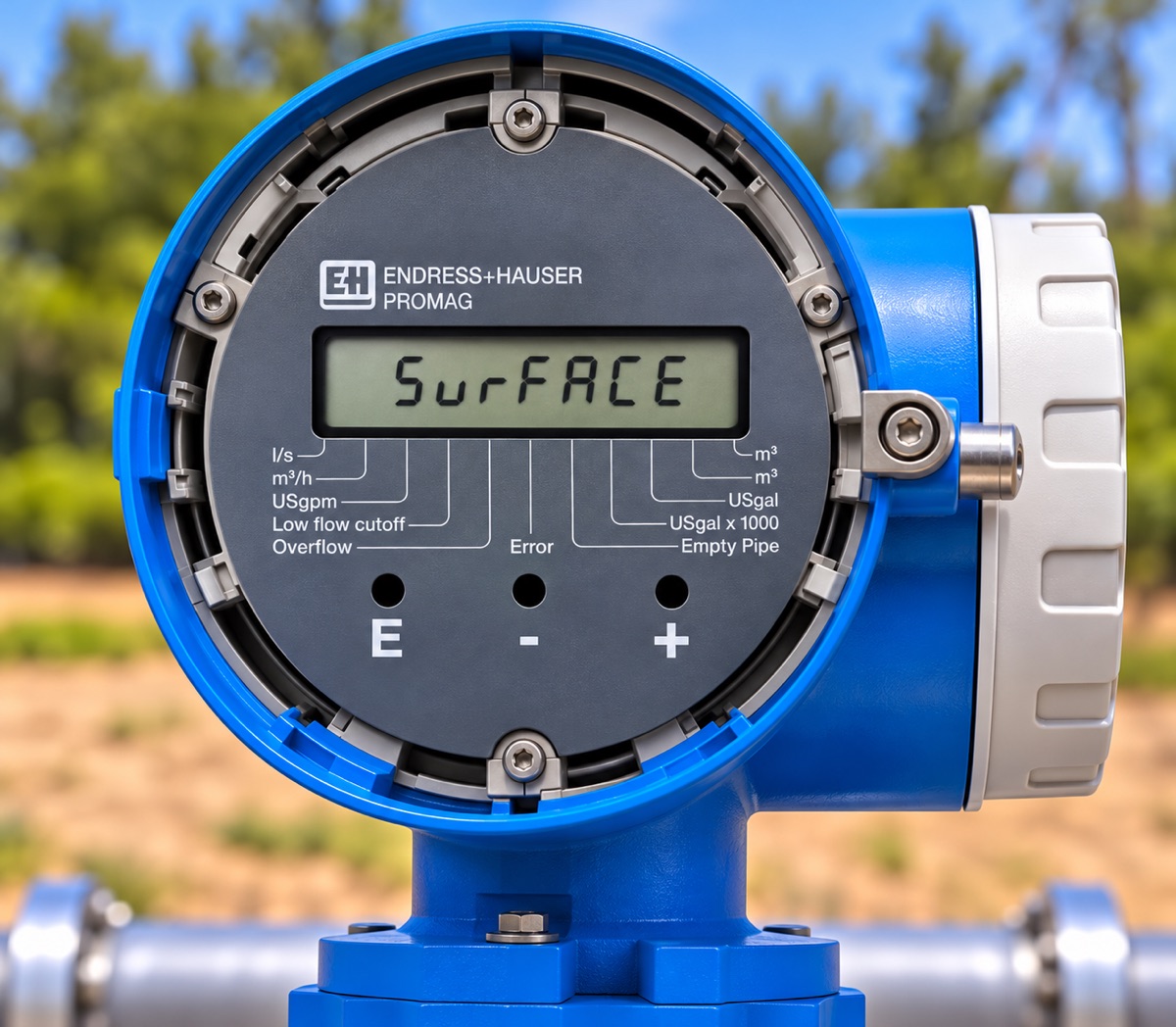

Appuyez une fois sur la touche E : l'écran affiche SurFACE. Vous êtes dans le menu.

Depuis l'écran SurFACE :

1. Appuyez 2 fois sur la touche + : l'écran affiche Puls_out (ou gr20).
2. Appuyez sur la touche E : l'écran affiche P_factor (ou Fu21).

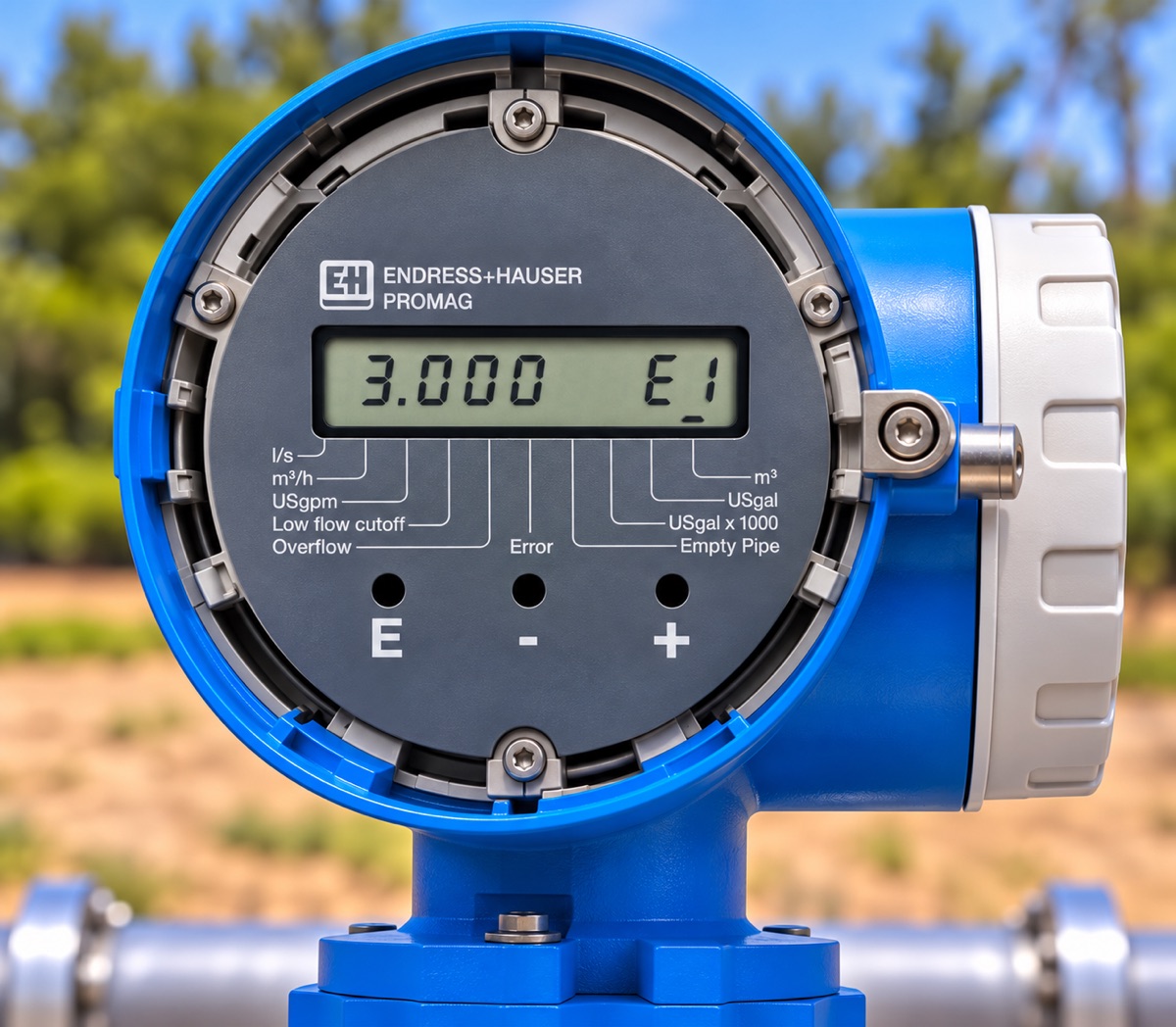

3. Appuyez sur la touche E : l'écran affiche le poids d'impulsion, par exemple 3.000 E1, avec un repère allumé sous m³.
4. Photographiez l'écran maintenant.
5. Maintenez la touche E plus de 3 secondes pour revenir à l'écran normal.

L'unité de volume indique si le poids d'impulsion, relevé à l'étape précédente, est exprimé en litres ou en mètres cubes. Depuis l'écran normal :

1. Appuyez une fois sur la touche E : l'écran affiche SurFACE (ou gr00).
2. Appuyez sur la touche E : l'écran affiche pagecode (ou Fu01).
3. Appuyez 2 fois sur la touche + : l'écran affiche u_total (ou Fu03).

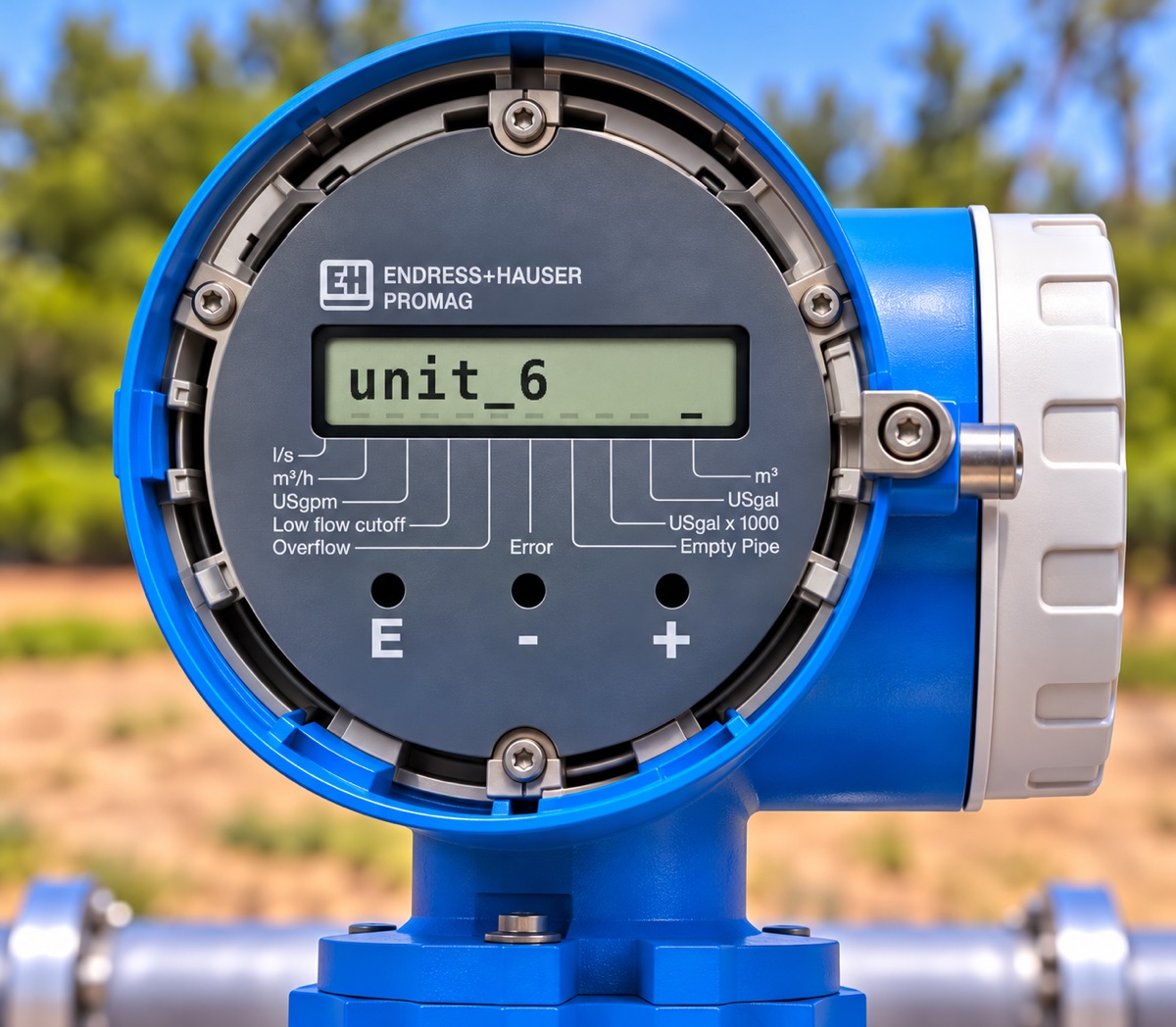

4. Appuyez sur la touche E : l'écran affiche l'unité réglée, par exemple unit_6, avec un repère allumé sous m³.
5. Photographiez l'écran maintenant.
6. Maintenez la touche E plus de 3 secondes pour revenir à l'écran normal.

Vérifiez que l'écran est revenu à l'affichage normal, puis revissez le couvercle de l'afficheur jusqu'en butée et resserrez la vis de la griffe de sécurité avec la clé Allen.

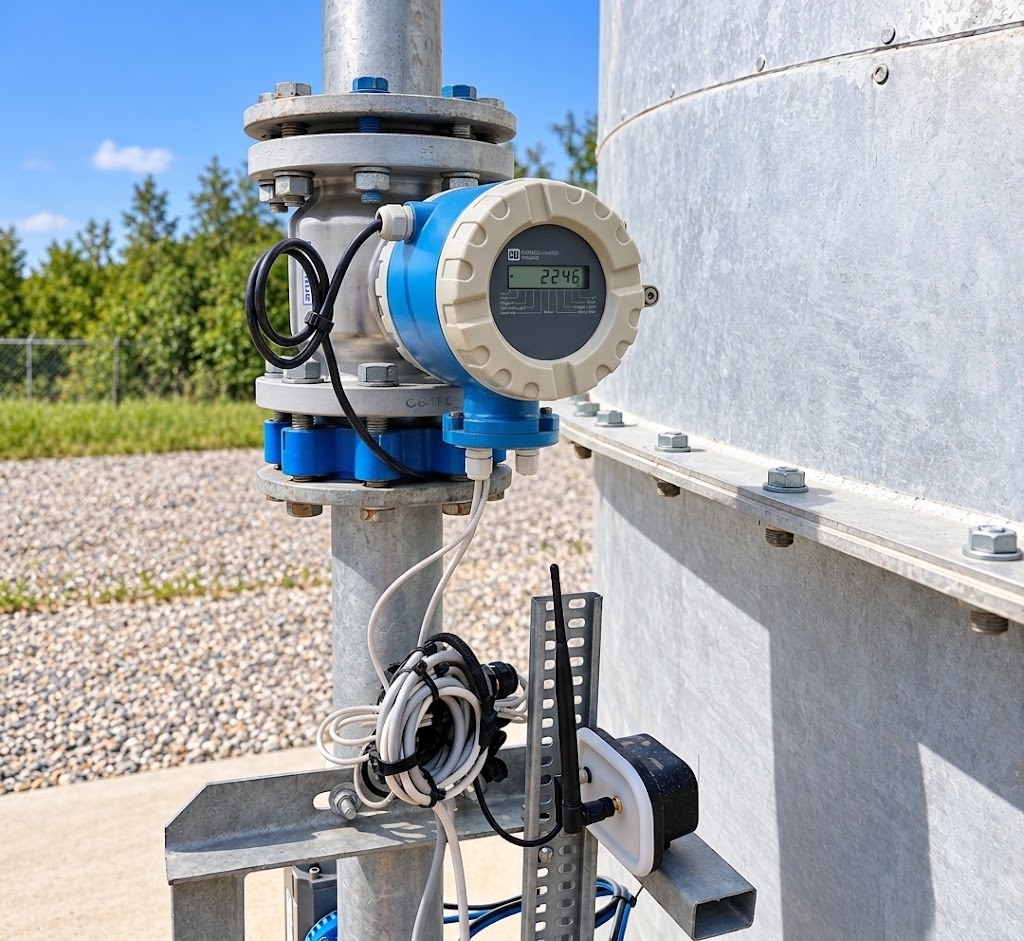

Une fois le raccordement effectué, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.
