La sortie impulsion de votre débitmètre Endress+Hauser est déjà raccordée à un autre équipement ? Partagez son signal entre cet équipement et un module Willie grâce au duplicateur d'impulsion, sans perte de signal.
Ce boîtier antenne assure l'interface entre le débitmètre et la transmission des données vers la plateforme Willie.
Boîtier à 1 entrée et 2 sorties. Il reçoit le signal de la sortie impulsion du débitmètre et le distribue à l'équipement existant et au module Willie.
Toute la gamme Proline Promag équipée d'une sortie Puls / Freq.
La sortie impulsion est déjà raccordée à un autre équipement (télérelève, automate, supervision…). Cet équipement ne fait pas partie du kit Willie et continue de fonctionner après l'installation.
Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.
Fourni dans le kit
À prévoir
Sur l'écran du débitmètre, relevez le volume total — le volume d'eau mesuré depuis l'installation du débitmètre, en m³ ou en litres. Ne le remettez jamais à zéro : cette valeur est le point de départ des consommations remontées sur la plateforme Willie.

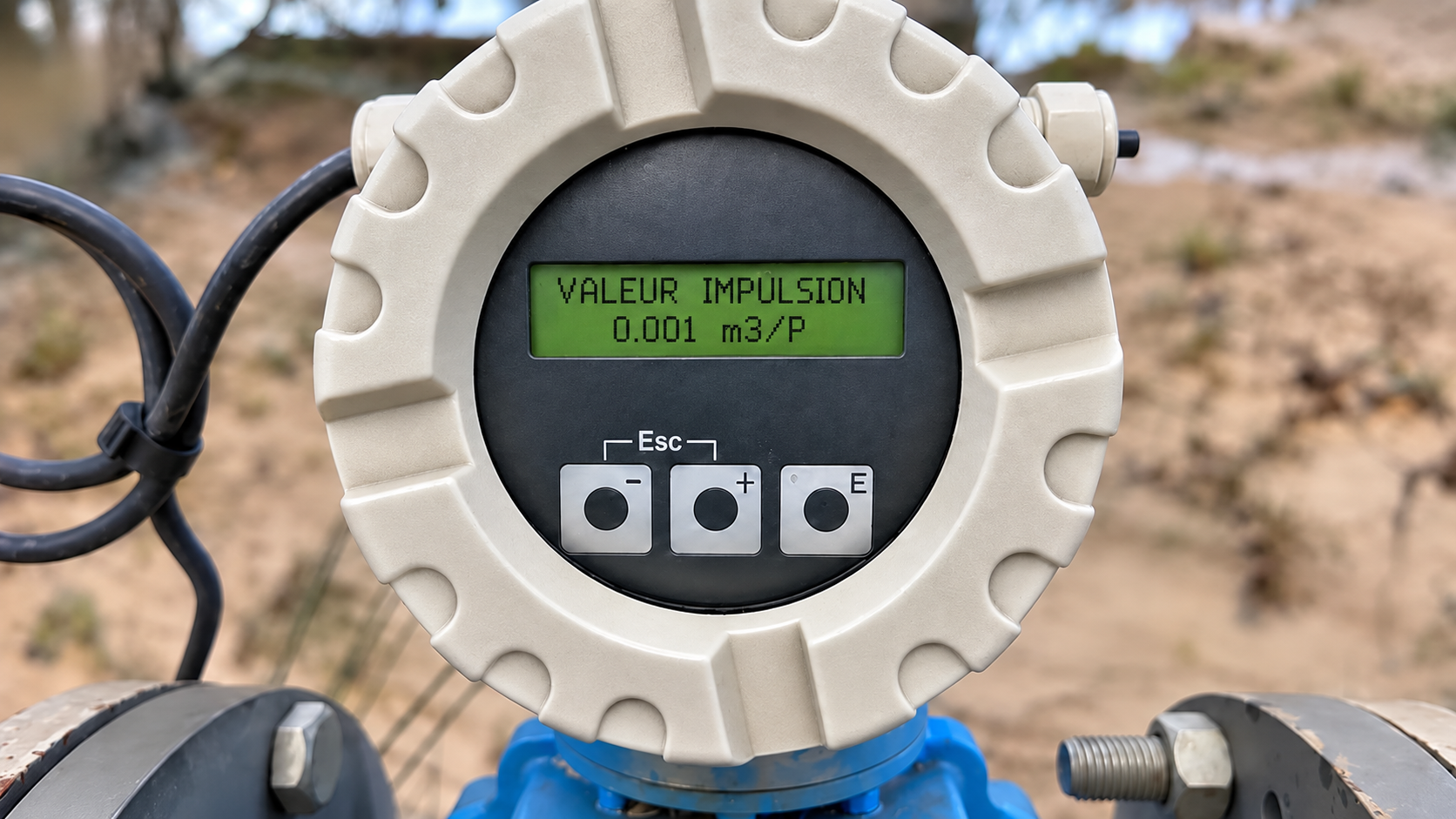

Dans le menu du débitmètre Endress+Hauser, affichez le paramètre Pulse Value (Valeur Impulsion) de la sortie impulsion : c'est le volume correspondant à une impulsion (en m³, dm³ ou L). L'équipe Willie en a besoin pour interpréter vos relevés : la photo demandée ci-dessous suffit à la lui transmettre.

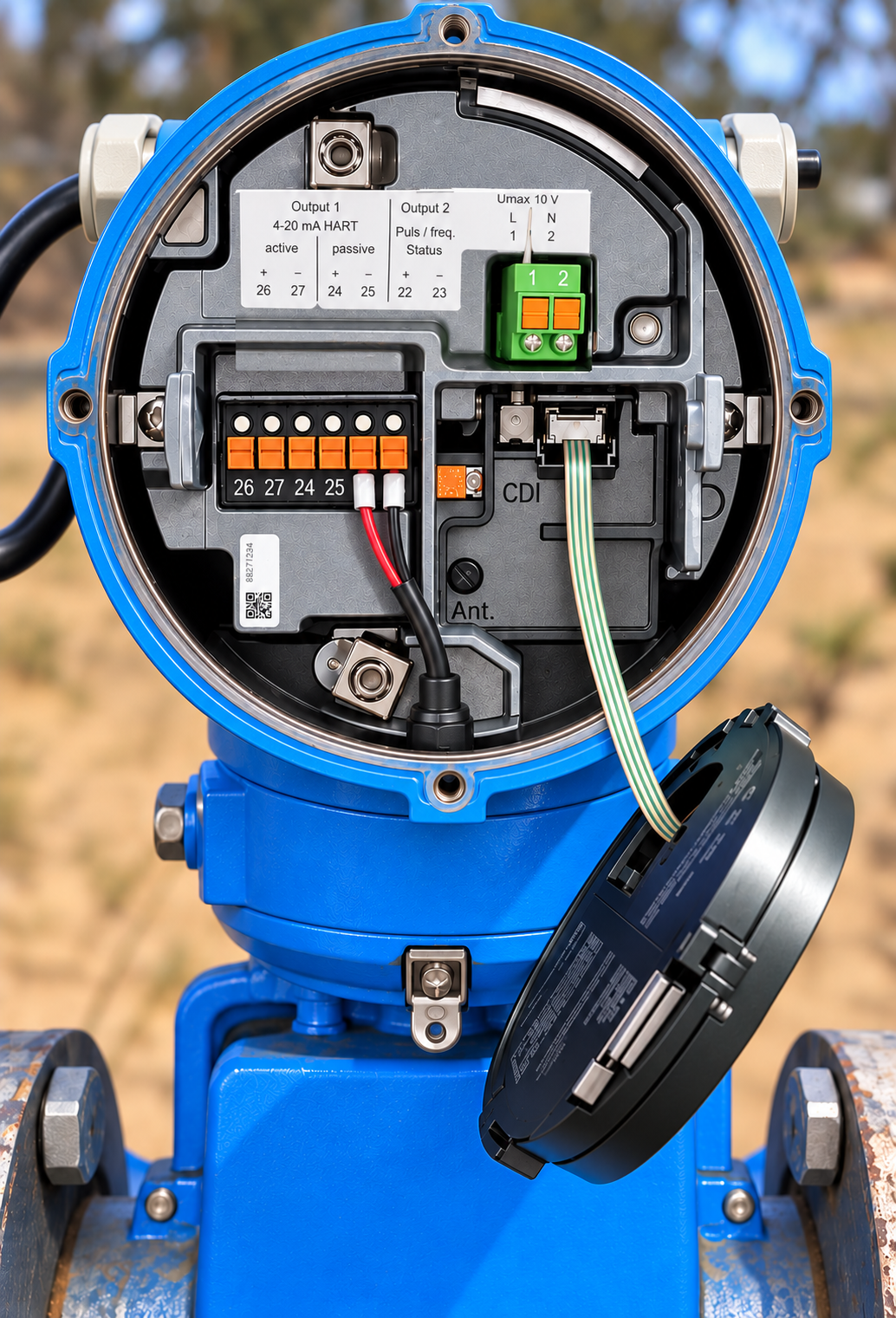

Pour accéder à la sortie impulsion, dévissez la bague extérieure du débitmètre, puis retirez l'écran.

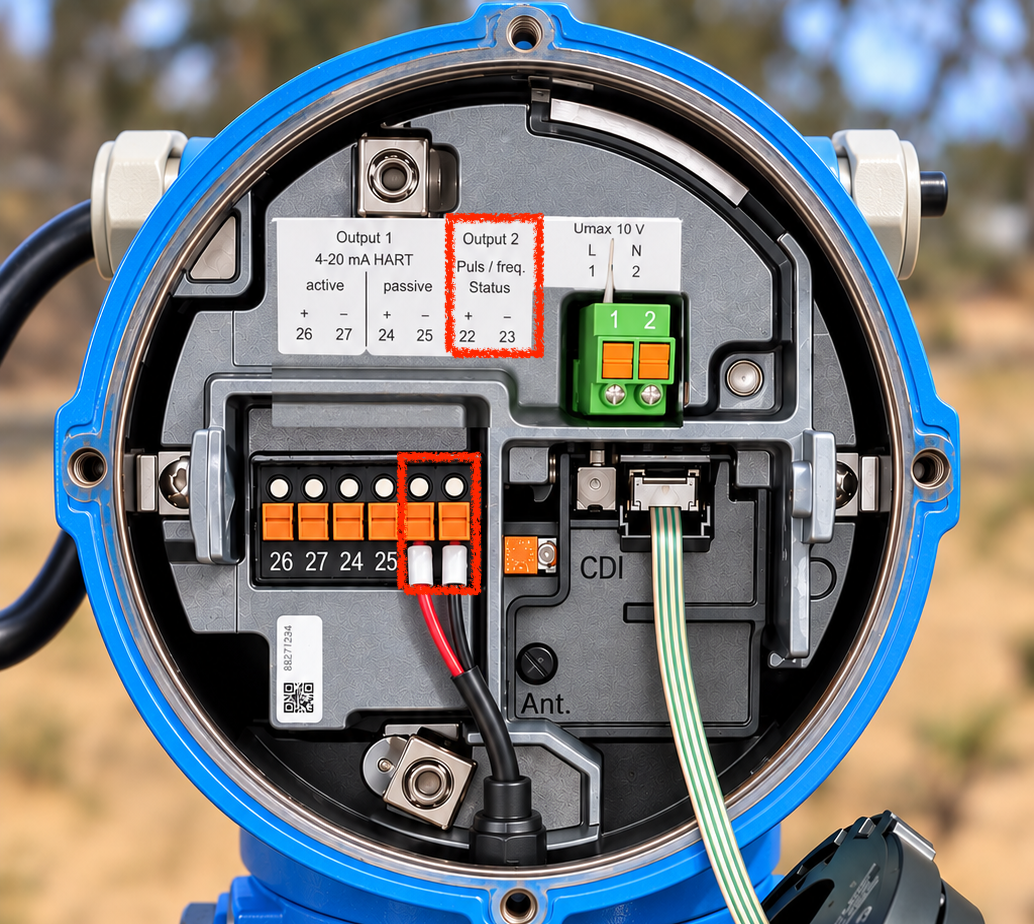

Sur toute la gamme Proline Promag, le schéma de raccordement est présent sur l'appareil — sous le couvercle ou sur une étiquette. Repérez-y la sortie Puls / Freq. (parfois notée Pulse/Frequency), puis vérifiez que des fils y sont déjà raccordés : ce sont ceux de l'équipement existant.
Le duplicateur d'impulsion (Duo Pulse) fait partie du kit que vous avez reçu. La sortie impulsion du débitmètre est aujourd'hui utilisée par l'équipement existant : le duplicateur permet de la partager, pour que cet équipement et le module Willie reçoivent tous les deux le même signal.

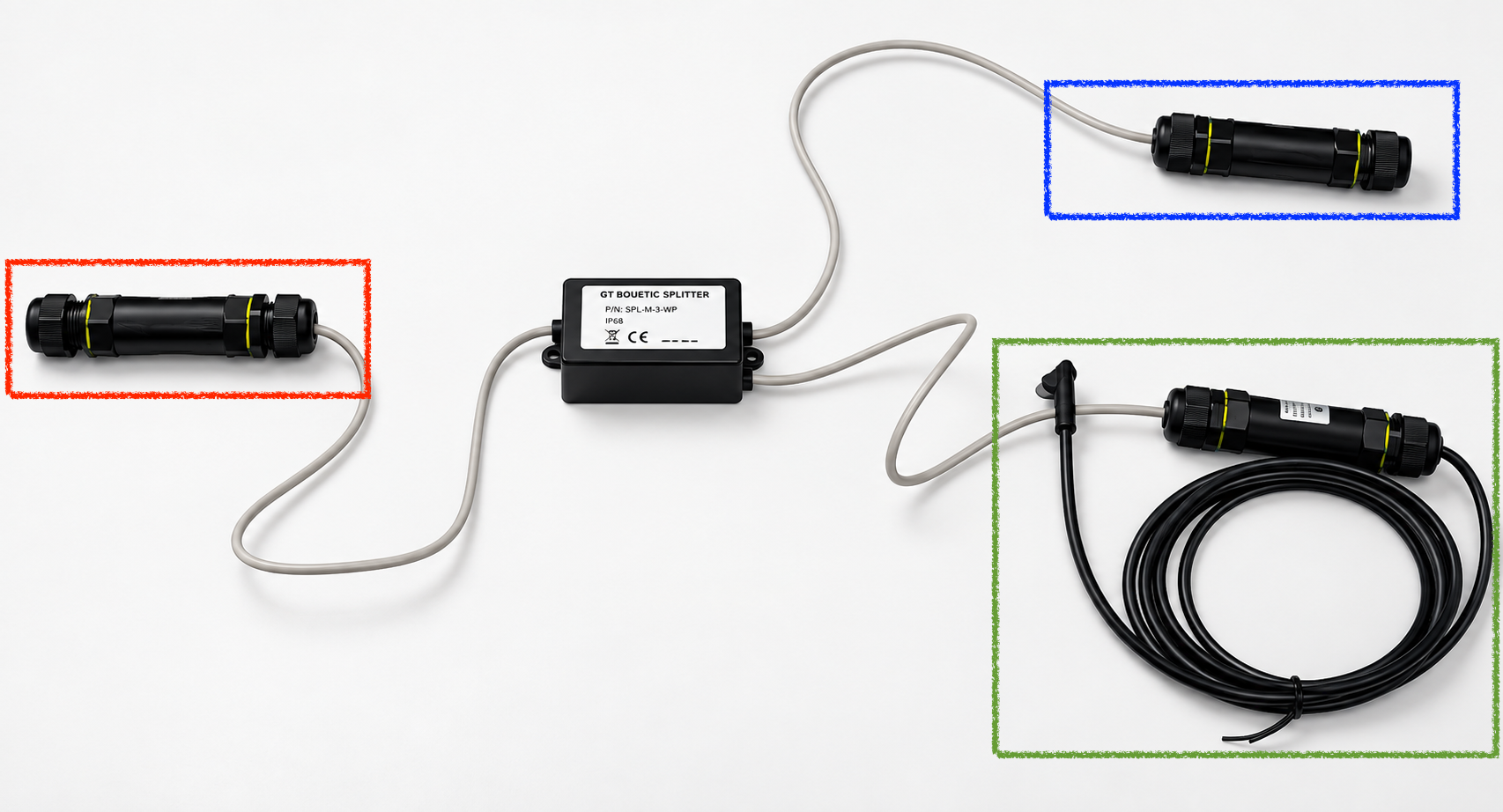

Il a un câble d'un côté : c'est l'ENTRÉE. De l'autre côté, deux câbles : ce sont les SORTIES. Chacun a sa place :
Pas d'inquiétude : les étapes suivantes vous guident pas à pas pour réaliser chacun de ces raccordements.

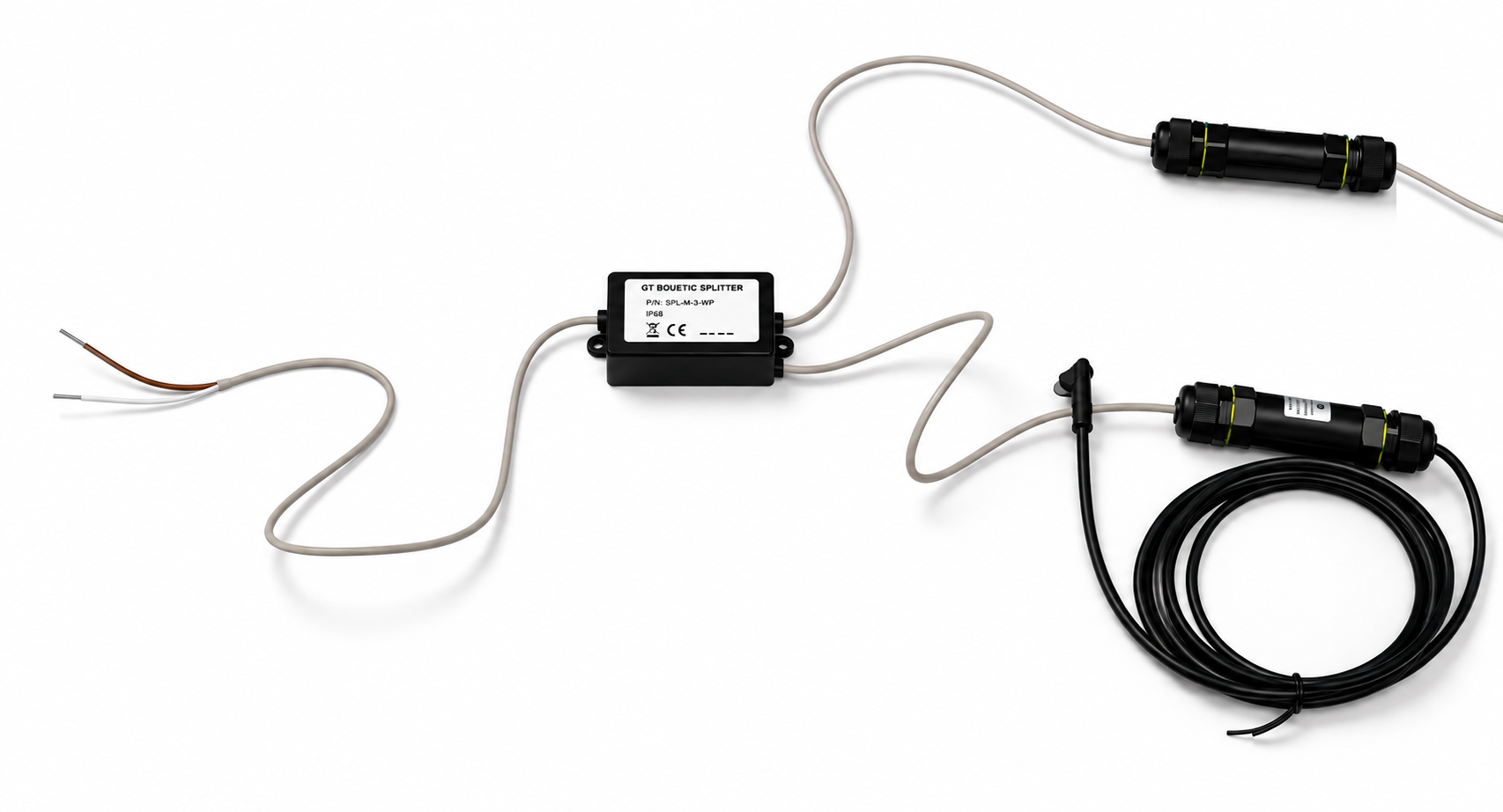

À l'aide d'un petit tournevis plat :

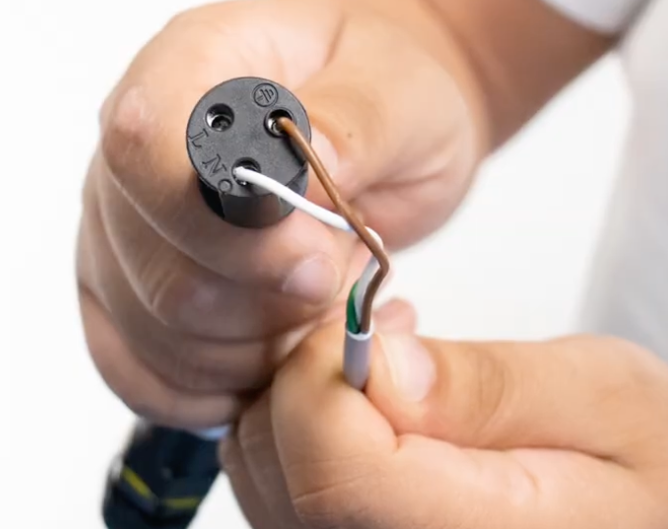

Raccordez les fils de l'équipement existant, débranchés du débitmètre à l'étape précédente, sur la boîte de jonction située au bout de la sortie libre du duplicateur. L'équipement retrouve ainsi son signal d'origine.
Branchez le câble noir, déjà relié à la sortie Willie du duplicateur, sur l'entrée du module Willie, puis vissez l'antenne sur l'emplacement prévu du module.
Remettez l'écran en place, puis revissez la bague extérieure du débitmètre jusqu'en butée, en veillant à ne pincer aucun câble. Resserrez ensuite le presse-étoupe autour du câble du duplicateur pour garantir l'étanchéité.
Une fois le raccordement effectué, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.
Une dernière photo d'ensemble, montrant le débitmètre et l'antenne dans le même cadre.
