Guide d'installation

Débitmètre Endress+Hauser

Raccordez le module Willie sur la sortie impulsion de votre débitmètre Endress+Hauser afin de remonter vos consommations en temps réel sur la plateforme Willie.

Composants

Module Willie

Seul élément fourni pour ce type d'installation. Ce boîtier antenne se raccorde sur la sortie impulsion du débitmètre et assure la transmission des données vers la plateforme Willie.

Compatibilité

Débitmètres compatibles

Proline Promag P 300, Proline Promag W 300, Proline Promag W 400, Proline Promag D 10, Proline Promag H 200 — tout débitmètre Endress+Hauser équipé d'une sortie impulsion.

Identification du matériel

Familiarisez-vous avec les éléments avant de démarrer l'installation.

Module Willie (datalogger) avec antenne

Module Willie

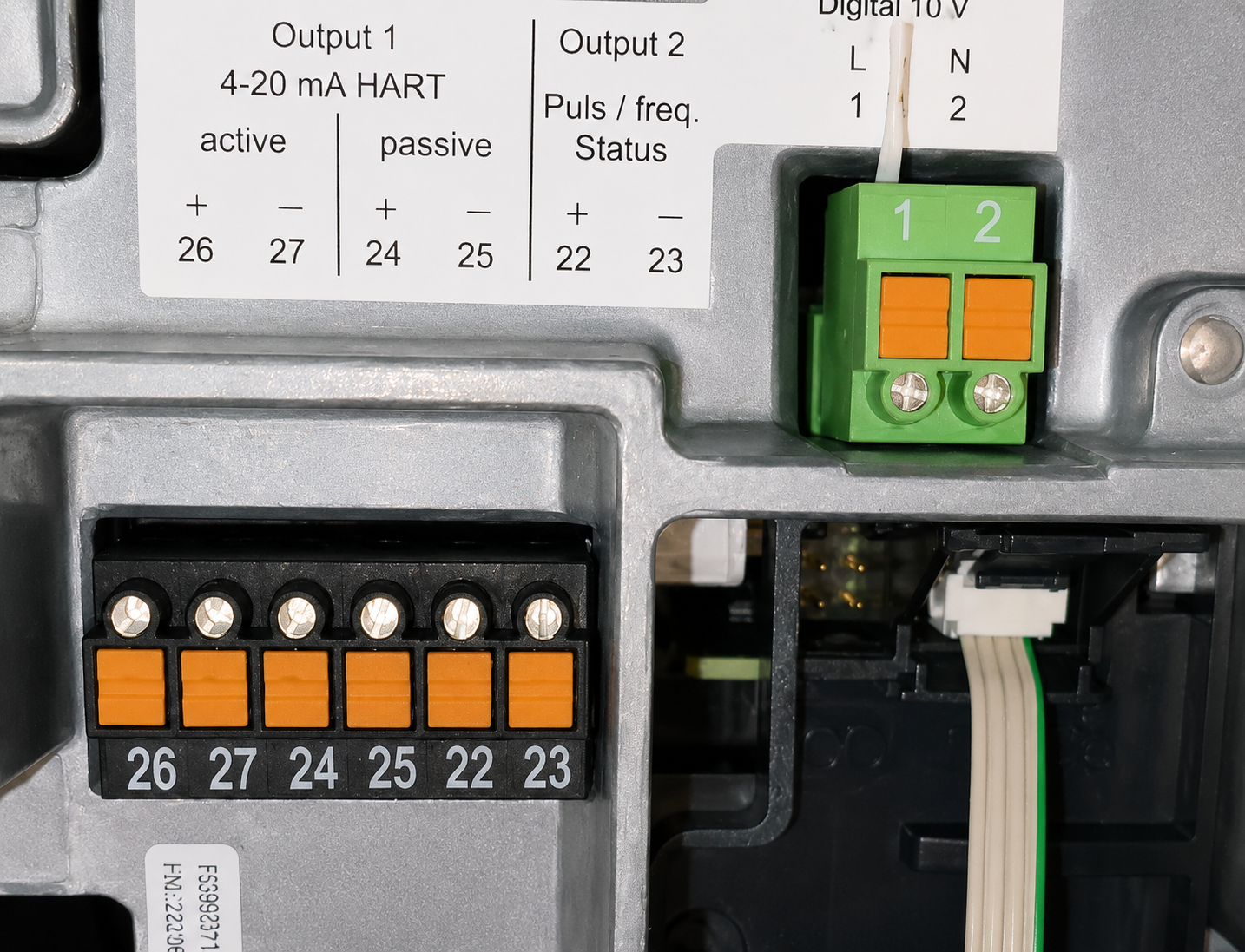

Bornier de sortie impulsion du débitmètre Endress+Hauser

Sortie impulsion du débitmètre

Avant de commencer

Assurez-vous d'avoir les éléments suivants à portée de main.

Module Willie Petit tournevis plat
Une question pendant l'installation ? Notre équipe est disponible — écrivez-nous à support@meetwillie.com.
1

Configurer la sortie impulsion

Dans le menu du transmetteur du débitmètre Endress+Hauser, configurez la sortie sur le mode impulsion. Référez-vous à la documentation de votre débitmètre pour accéder au paramétrage de la sortie.

L'impulsion peut être réglée en litres (L) ou en mètres cubes (m³) ; les deux unités conviennent. Quelle que soit l'unité choisie, la valeur du poids d'impulsion (le volume par impulsion) doit impérativement être communiquée à l'équipe Willie.

Attention : le débit pouvant passer dans la canalisation en 1 seconde ne doit jamais dépasser 4 fois la valeur d'une impulsion, sinon des relevés seront manqués. Exemple : avec une valeur de 0,05 m³ par impulsion, si la canalisation peut laisser passer plus de 0,2 m³ (4 × 0,05) en une seconde, augmentez la valeur du poids d'impulsion.
Vidéo d'aide : Cette étape est illustrée en vidéo ici : voir la vidéo
2

Repérer la sortie impulsion du débitmètre Endress+Hauser

Sur le transmetteur du débitmètre, repérez les bornes de la sortie Output 2 — Puls / freq. : la borne 22 (+) et la borne 23 (−). C'est sur ces deux bornes que le module Willie sera raccordé.

Attention : les bornes 22 et 23 ne sont qu'un exemple — selon votre modèle, la sortie impulsion peut utiliser des numéros de bornes différents. Reportez-vous au schéma de raccordement situé à l'intérieur du débitmètre ou à l'étiquette présente sur le transmetteur pour identifier le bon connecteur de sortie impulsion.
Repérage des bornes de la sortie impulsion sur le débitmètre Endress+Hauser

Bornes de la sortie impulsion sur le transmetteur du débitmètre.

3

Raccorder le câble du module Willie sur la sortie impulsion

À l'aide d'un petit tournevis plat, raccordez le câble du module Willie sur les bornes de la sortie impulsion en respectant la polarité. Le câble comporte plusieurs fils, mais seuls deux sont à raccorder :

  • Le fil blanc sur la borne (+).
  • Les fils noir et bleu sur la borne (−).
Les autres fils du câble ne sont pas utilisés : laissez-les en place sans les raccorder.
4

Connecter et installer l'antenne du module Willie

Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.

Connexion du câble de l'émetteur d'impulsion au module Willie et installation de l'antenne

Branchement du câble de l'émetteur sur le module Willie et vissage de l'antenne

5

Fixer le module Willie

Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.

Astuce : Il y a un emplacement dédié sous le module Willie afin de le fixer à un endroit solide.
Exemple d'installation terminée — module Willie fixé au mur

Exemple d'installation terminée — le module Willie (à gauche) est fixé au mur, à l'abri de l'eau.

6

Félicitations ! Envoyez-nous les informations d'installation

Félicitations 🎉 — votre consommation d'eau est désormais suivie par Willie ! Pour finaliser la synchronisation de votre compteur sur la plateforme, nous avons besoin de 1 information et 3 photos.

Information

  • Jour et heure de l'installation

3 photos

  1. L'index du compteur d'eau (juste avant ou juste après l'intervention).
  2. L'identifiant du module Willie (boîtier noir) — situé à l'arrière du boîtier, il commence par un N et possède 8 (ou 9) caractères au total.
  3. Une photo globale de l'installation montrant le compteur d'eau et l'antenne.

Exemples

Exemple : photo de l'index du compteur d'eau

1. Index du compteur

Exemple : photo de l'identifiant à l'arrière du module Willie

2. Identifiant du module Willie

Exemple : photo globale de l'installation

3. Photo globale

Envoyer les photos d'installation au support@meetwillie.com
À réception des photos, nous allons vous communiquer vos accès.
