Guide d'installation

Module Willie seul

Branchez le module Willie directement sur un émetteur d'impulsion déjà installé sur votre compteur, ou sur la sortie impulsion intégrée à votre équipement, pour remonter vos consommations en temps réel sur la plateforme Willie.

Composants

Module Willie

Ce boîtier antenne assure l'interface entre l'émetteur d'impulsion et la transmission des données vers la plateforme Willie.

Boîte de jonction étanche

Boîtier inline étanche à presse-étoupes (fourni dans le kit). Il relie via un bornier interne le câblage d'impulsion existant au câble du module Willie.

Compatibilité

Équipements compatibles

Tout compteur d'eau ou débitmètre disposant d'une sortie impulsion — soit grâce à un émetteur d'impulsion déjà installé, soit grâce à une sortie impulsion intégrée à l'appareil.

Identification du matériel

Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.

Module Willie (datalogger) avec antenne

Module Willie

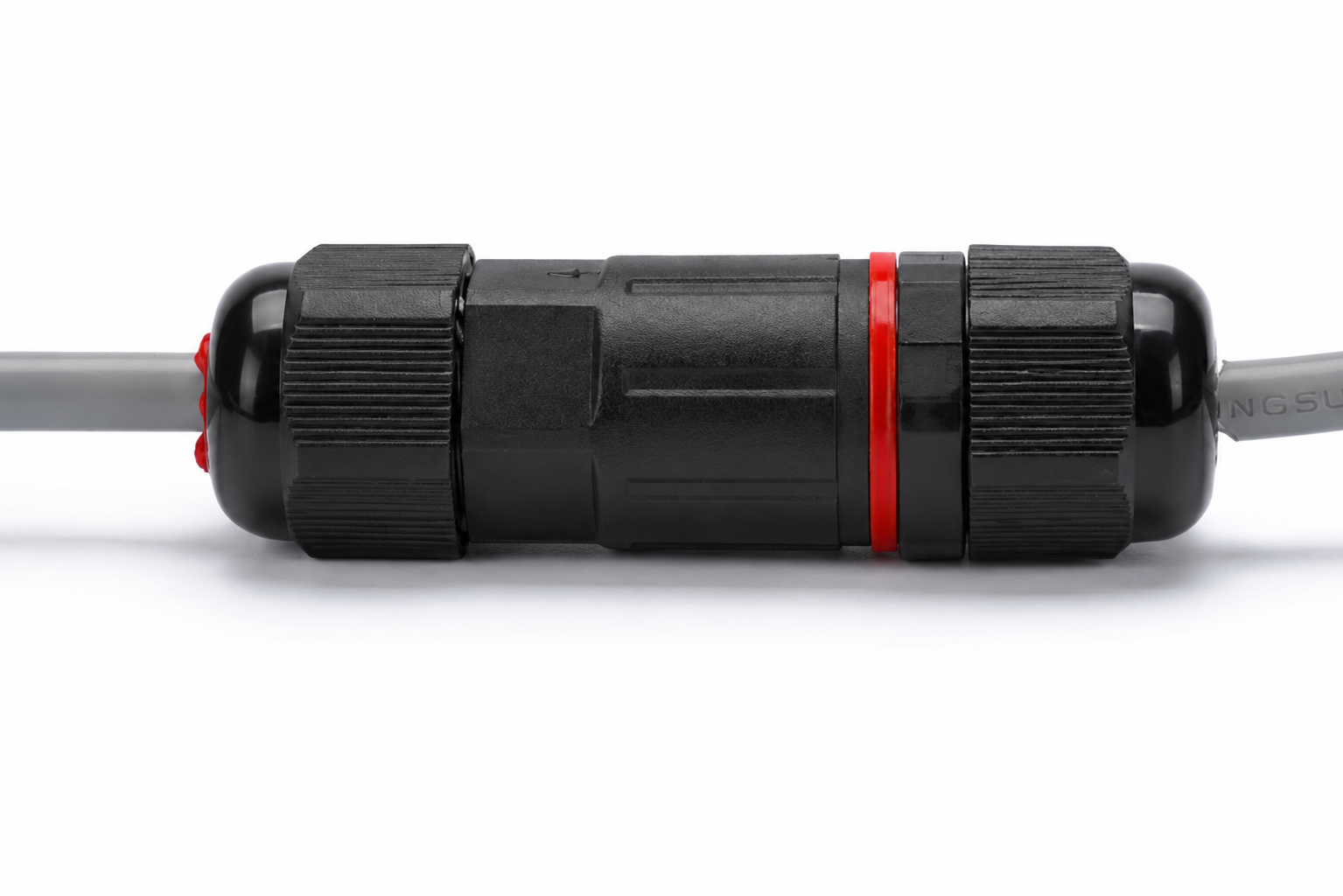

Boîte de jonction étanche fournie dans le kit, avec un presse-étoupe à chaque extrémité et un bornier interne

Boîte de jonction étanche

Avant de commencer

Assurez-vous d'avoir les éléments suivants à portée de main.

Module Willie Boîte de jonction étanche Sortie impulsion accessible Petit tournevis plat (pour les borniers)
Une question pendant l'installation ? Notre équipe est disponible — écrivez-nous à support@meetwillie.com.
1

Raccorder le câblage existant à la boîte de jonction

Utilisez la boîte de jonction étanche fournie dans le kit pour relier le câblage d'impulsion existant (issu de l'émetteur déjà installé sur le compteur ou de la sortie impulsion intégrée à votre équipement) au câble du module Willie.

  1. Dévissez les deux presse-étoupes (aux extrémités noires) et ouvrez le corps central de la boîte pour accéder au bornier interne.
  2. Faites passer le câblage existant par un presse-étoupe et le câble du module Willie par l'autre.
  3. Raccordez chaque fil sur le bornier en respectant la polarité, puis serrez les vis du bornier avec un petit tournevis plat.
  4. Refermez le corps de la boîte et resserrez fermement les deux presse-étoupes pour assurer l'étanchéité.
Polarité : Respectez la correspondance entre les fils — le fil de masse (noir) d'un côté doit rejoindre le fil de masse de l'autre, et le fil d'impulsion (blanc) doit rejoindre le fil d'impulsion.
Boîte de jonction étanche raccordant le câblage existant au câble du module Willie via ses deux presse-étoupes

Le câblage existant entre par un presse-étoupe et ressort de l'autre côté en direction du module Willie

2

Connecter et installer l'antenne du module Willie

Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.

Connexion du câble de l'émetteur d'impulsion au module Willie et installation de l'antenne

Branchement du câble de l'émetteur sur le module Willie et vissage de l'antenne

3

Fixer le module Willie

Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.

Astuce : Il y a un emplacement dédié sous le module Willie afin de le fixer à un endroit solide.
Exemple d'installation terminée — module Willie fixé au mur

Exemple d'installation terminée — le module Willie (à gauche) est fixé au mur, à l'abri de l'eau.

4

Félicitations ! Envoyez-nous les informations d'installation

Félicitations 🎉 — votre consommation d'eau est désormais suivie par Willie ! Pour finaliser la synchronisation de votre compteur sur la plateforme, nous avons besoin de 1 information et 3 photos.

Information

  • Jour et heure de l'installation

3 photos

  1. L'index du compteur d'eau (juste avant ou juste après l'intervention).
  2. L'identifiant du module Willie (boîtier noir) — situé à l'arrière du boîtier, il commence par un N et possède 8 (ou 9) caractères au total.
  3. Une photo globale de l'installation montrant le compteur d'eau et l'antenne.

Exemples

Exemple : photo de l'index du compteur d'eau

1. Index du compteur

Exemple : photo de l'identifiant à l'arrière du module Willie

2. Identifiant du module Willie

Exemple : photo globale de l'installation

3. Photo globale

Envoyer les photos d'installation au support@meetwillie.com
À réception des photos, nous allons vous communiquer vos accès.

Vérification finale
