Installez le module duplicateur d'impulsion Dock Itron sur un compteur d'eau Itron déjà en télérelève afin de remonter vos consommations sur la plateforme Willie sans interrompre la télérelève existante.
Étapes
6
Photos à envoyer
3
Composants
3
Composants
Module Willie
Boîtier noir (datalogger) qui assure la transmission des données vers la plateforme Willie. Livré avec son antenne.

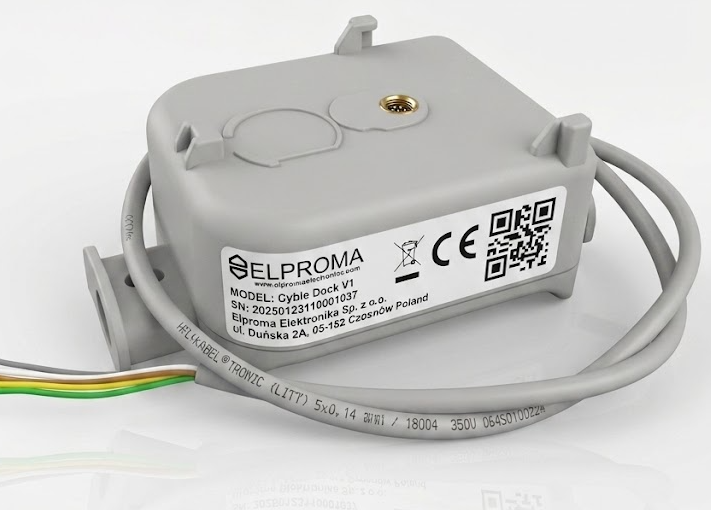

Dock Itron
Module duplicateur d'impulsion Itron, livré déjà câblé à l'émetteur d'impulsion fourni. Sa face supérieure reproduit une tête de compteur : le module de télérelève de votre fournisseur d'eau vient s'y clipser.

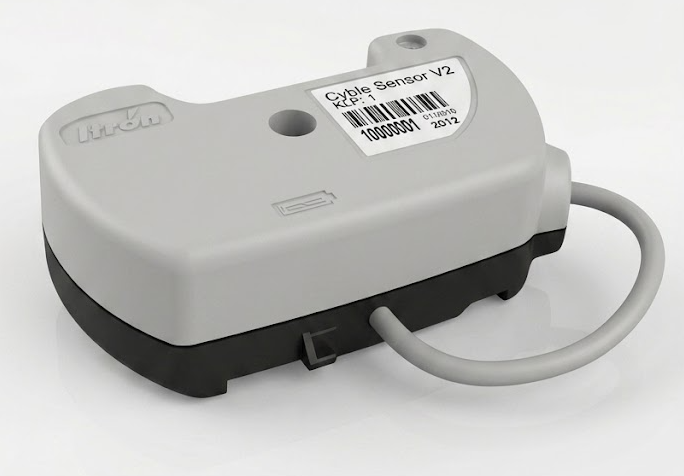

Émetteur d'impulsion
Nouvel émetteur d'impulsion Itron (Cyble Sensor V2), pré-câblé au module Dock Itron, qui viendra se fixer sur le compteur d'eau.
Compatibilité
Compteurs d'eau Itron déjà en télérelève (équipés d'un module de télérelève Cyble). Le Dock Itron permet de dédoubler le signal d'impulsion sans interrompre la télérelève existante.
Identification du matériel
Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.

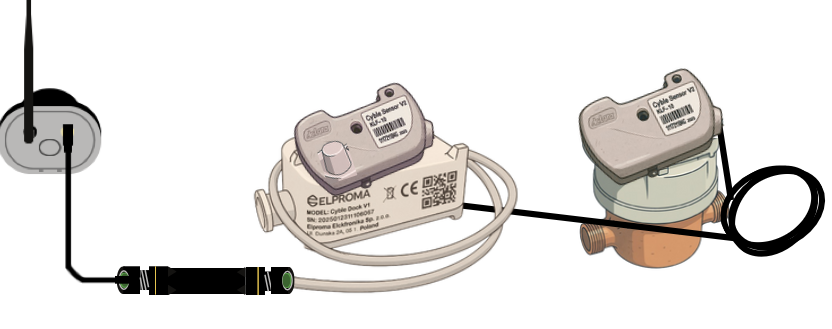

Module WillieDock ItronÉmetteur d'impulsion
Avant de commencer
Fourni dans le kit
Module Willie
Dock Itronlivré déjà câblé
Émetteur d'impulsionpré-câblé au Dock Itron
Une question pendant l'installation ? Notre équipe est disponible — écrivez-nous à support@meetwillie.com.
1
⚠️ Important — Déplacer le module de télérelève Cyble du compteur vers le Dock Itron
Sur votre compteur d'eau Itron, repérez le module de télérelève Cyble de votre fournisseur d'eau — le boîtier blanc portant une étiquette « CYBLE » — clipsé sur la tête du compteur. Détachez-le délicatement, puis clipsez-le immédiatement sur la face supérieure du module Dock Itron, qui reproduit une tête de compteur.
C'est l'oubli le plus fréquent sur cette installation : un module laissé sur un établi ou dans une poche interrompt la télérelève de votre fournisseur d'eau. Ne quittez pas cette étape avant qu'il ne soit clipsé sur le Dock Itron, bien à plat et entièrement enclenché — ni incliné, ni décentré.
1. Détacher du compteur

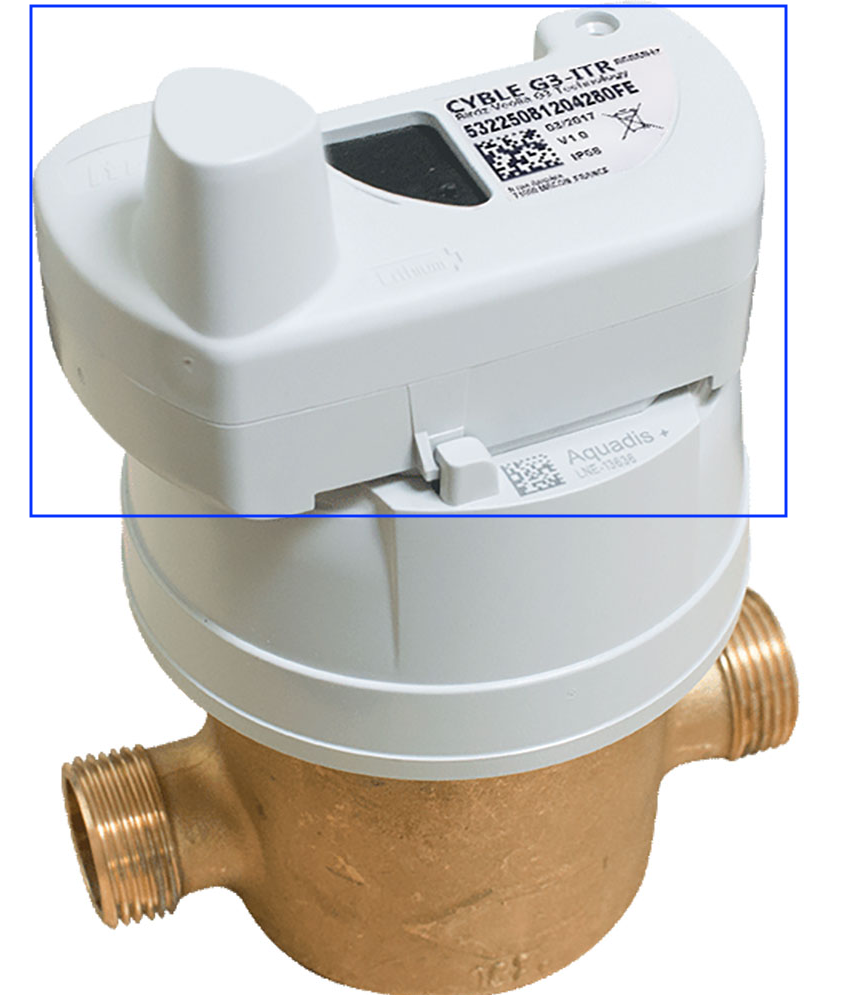

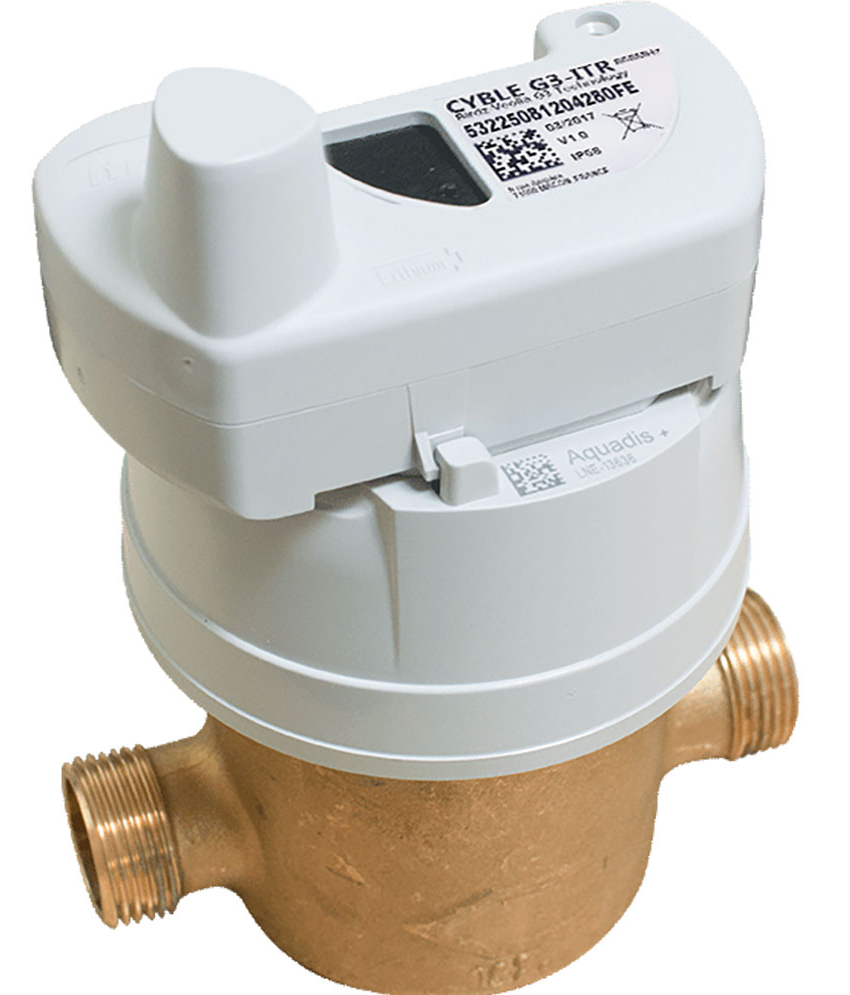

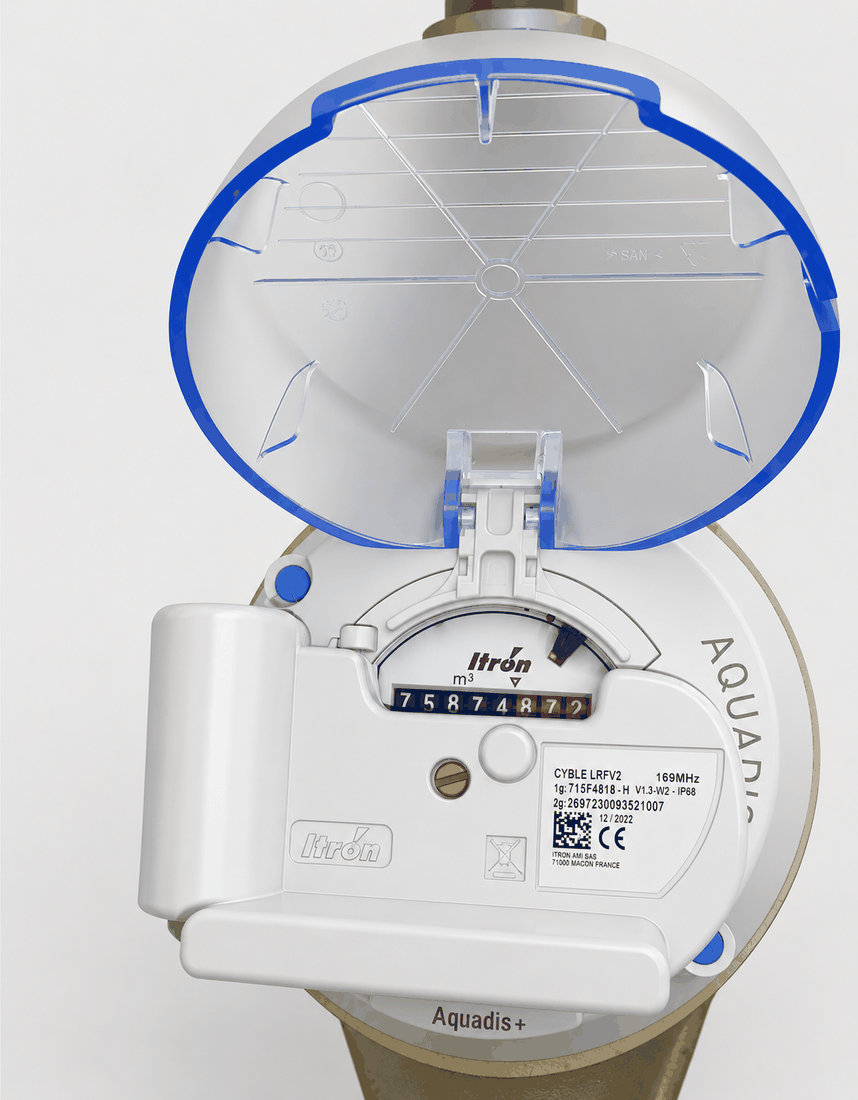

Le module de télérelève Cyble en place sur le compteur, avant son déplacement.
2. Clipser sur le Dock Itron

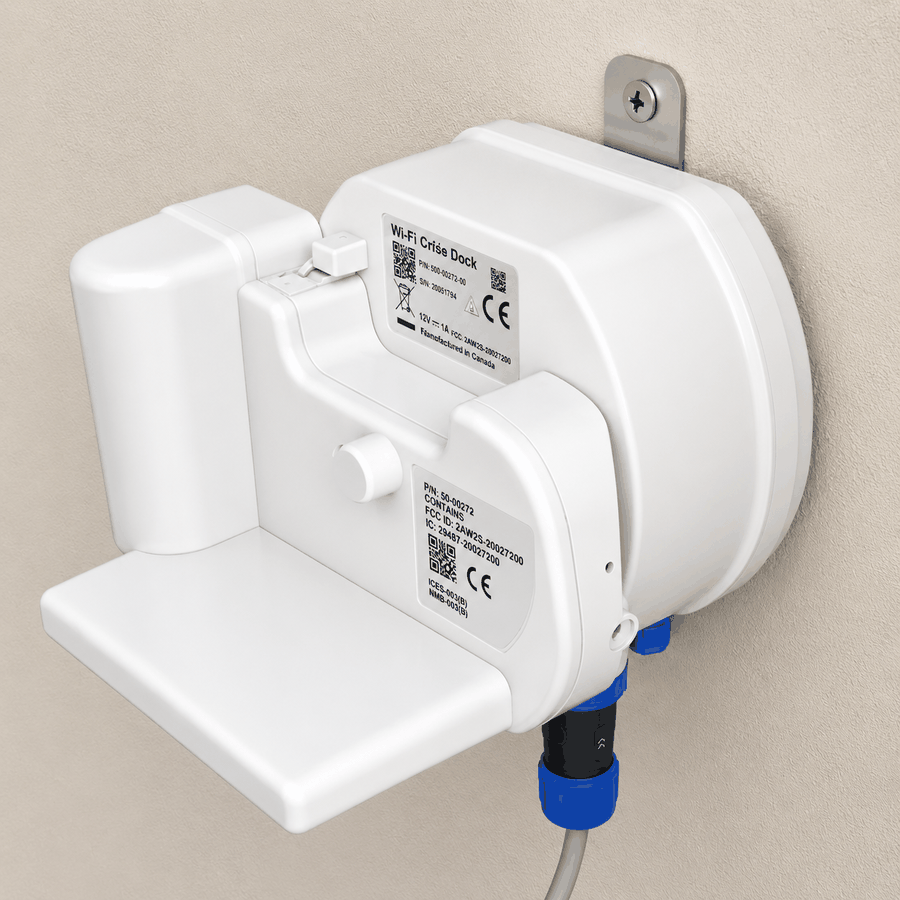

Sa destination : la face supérieure du Dock Itron, qui reproduit une tête de compteur.
2
Clipser l'émetteur d'impulsion sur le compteur
Prenez le nouvel émetteur d'impulsion Itron fourni, déjà câblé au module Dock Itron, et fixez-le sur la tête de compteur libérée à l'étape 1.
L'émetteur doit être bien clipsé sur son support pour assurer une lecture correcte des impulsions.
Vérifiez l'alignement : l'émetteur doit être posé bien à plat et entièrement clipsé sur la tête du compteur — ni incliné, ni décentré. Un émetteur mal aligné fausse la lecture des impulsions.

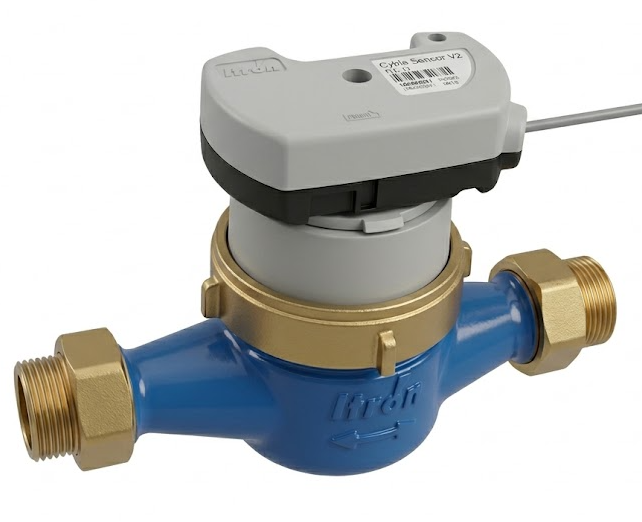

Le nouvel émetteur Itron (pré-câblé au module Dock Itron) clipsé sur l'emplacement libéré du compteur.
Alignement correct — pour compter correctement les impulsions, l'émetteur doit être positionné précisément au-dessus de l'index du compteur. Trois points à vérifier :
Orientation — le pied de l'émetteur est détrompé et ne s'emboîte que dans un seul sens. Alignez le repère de l'émetteur avec le repère de référence du compteur afin que la zone de détection se trouve directement au-dessus de l'index rotatif du compteur.
Emboîtement — appuyez sur l'émetteur bien à plat sur le compteur jusqu'à ce qu'il soit entièrement emboîté. Sur la vue de profil, la bague de base grise doit être plaquée contre la tête du compteur, sans jeu ni inclinaison.
Verrouillage — enclenchez le clip pour que l'émetteur ne puisse ni tourner ni se soulever. Un émetteur mal enclenché ou à moitié emboîté manquera des impulsions ou comptera par intermittence.
Vue de dessus — l'émetteur est centré sur la tête du compteur.De profil — l'émetteur repose bien à plat, sans inclinaison.De face — la base est entièrement clipsée, sans jeu.
3
Connecter et installer l'antenne du module Willie
Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.
Branchement du câble de l'émetteur sur le module Willie et vissage de l'antenne
4
Fixer le module Willie
Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.
Astuce : Il y a un emplacement dédié sous le module Willie afin de le fixer à un endroit solide.

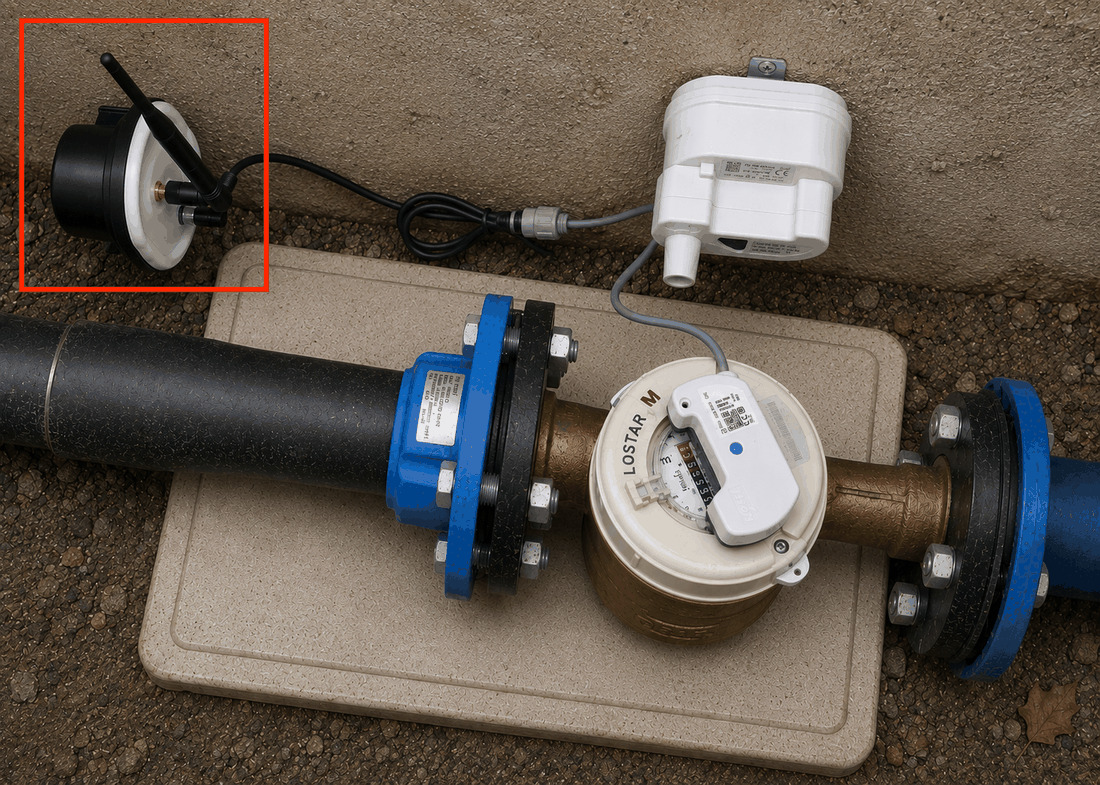

Exemple d'installation terminée — le module Willie et son antenne (encadrés en rouge) sont fixés à la paroi.
5
Photographier l'index du compteur
Photographiez l'index du compteur d'eau, d'assez près pour que chaque chiffre soit lisible — y compris les cadrans rouges.
6
Photographier l'installation terminée
Une dernière photo d'ensemble, montrant le compteur et l'antenne dans le même cadre.
Vérification finale
L'émetteur d'impulsion est posé bien à plat et entièrement clipsé sur la tête du compteur (non incliné, non décentré).
Le module de télérelève Cyble est bien clipsé sur le module Dock Itron — et non resté sur le compteur ou posé de côté. Sans cela, la télérelève de votre fournisseur d'eau est interrompue.
Le câble de l'émetteur d'impulsion est branché sur le module Willie, l'antenne est vissée, et le module est fixé en hauteur.
Aucun câble n'a été débranché entre l'émetteur d'impulsion et le module Dock Itron.
