Guide d'installation

Itron Cyble Sensor V2

Installez l'émetteur d'impulsion Cyble sur un compteur d'eau Itron afin de générer les impulsions nécessaires à la remontée de vos consommations en temps réel sur la plateforme Willie.

Composants

Module Willie

Ce boîtier antenne assure l'interface entre le compteur et la transmission des données vers la plateforme Willie.

Émetteur Cyble Sensor V2

Émetteur d'impulsion à fixer sur le compteur. Il est pré-câblé et doit être connecté au module Willie.

Compatibilité

Compteurs compatibles

Actaris, Aquadis, Aquadis+, TD8, Flodis, Flostar M, Woltex M, Woltmag M

Identification du matériel

Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.

Module Willie (datalogger) avec antenne

Module Willie

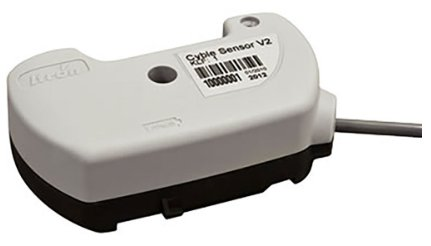

Émetteur Cyble Sensor V2

Émetteur Cyble Sensor V2

Avant de commencer

Assurez-vous d'avoir les éléments suivants à portée de main.

Tournevis (pour vis de fixation) Émetteur Cyble Sensor V2 Scellé plastique bleu (optionnel) Module Willie
Une question pendant l'installation ? Notre équipe est disponible — écrivez-nous à support@meetwillie.com.
1

Retirer le bouchon plastique du compteur

Sur la surface du compteur, repérez le bouchon plastique qui protège l'emplacement de détection. Retirez-le à l'aide d'un tournevis plat — c'est là que l'émetteur Cyble Sensor viendra se fixer.

Attention : Il est possible que le bouchon ait déjà été retiré. Si aucune pièce amovible n'est visible, ne forcez pas sur le compteur.
Vidéo d'aide : Cette étape est illustrée en vidéo ici : voir la vidéo

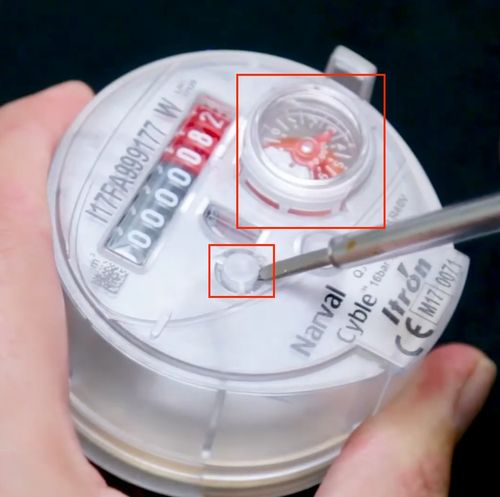

Retrait du bouchon plastique du compteur avec un tournevis

Le bouchon plastique (petit carré) et la cible métallique rotative (grand cercle rouge) visibles sur le compteur.

2

Fixer l'émetteur Cyble Sensor avec la vis

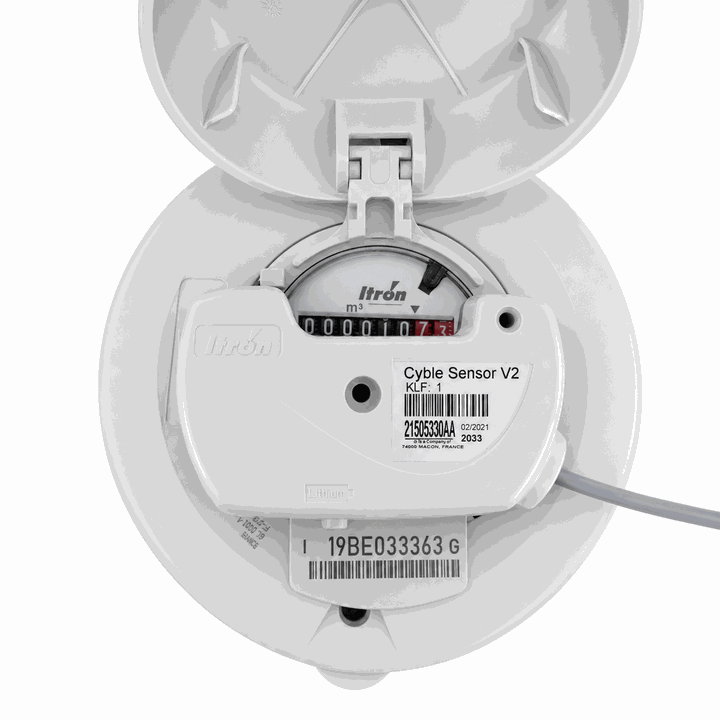

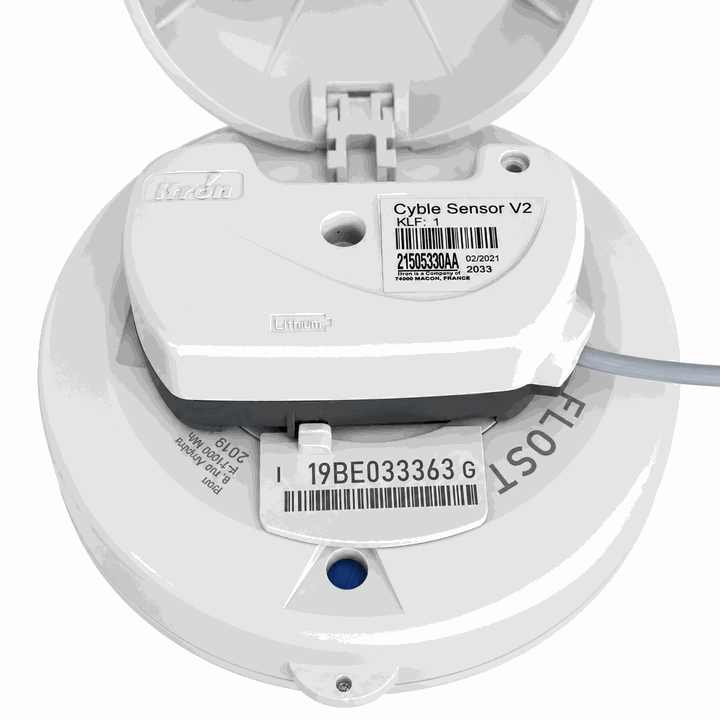

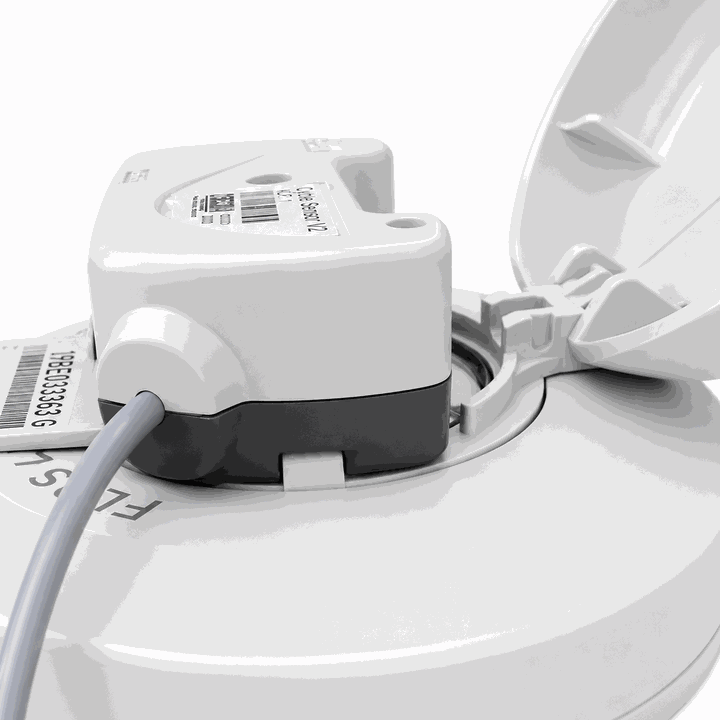

Positionnez l'émetteur Cyble Sensor sur l'emplacement de détection du compteur. Fixez-le à l'aide de la vis de fixation (repère ⑥ sur le boîtier). Serrez fermement mais sans forcer.

Activation automatique : Le bouton-poussoir situé sous l'émetteur Cyble Sensor s'active automatiquement lors de l'installation. Aucune manipulation supplémentaire n'est nécessaire pour le mettre en marche.
Vidéo d'aide : Cette étape est illustrée en vidéo ici : voir la vidéo

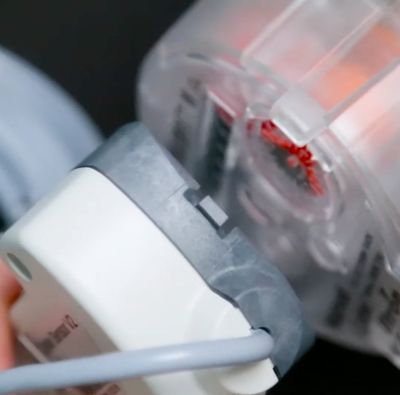

Positionnement de l'émetteur Cyble Sensor sur le compteur

Positionnement de l'émetteur Cyble Sensor sur le compteur

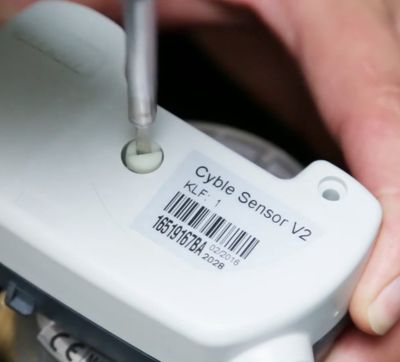

Fixation avec la vis de fixation

Fixation avec la vis sur le dessus du boîtier

3

Sceller l'émetteur d'impulsion (optionnel)

Si requis, appliquez le scellé plastique bleu fourni pour sécuriser l'émetteur Cyble Sensor et empêcher tout retrait non autorisé.

4

Connecter et installer l'antenne du module Willie

Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.

Connexion du câble de l'émetteur d'impulsion au module Willie et installation de l'antenne

Branchement du câble de l'émetteur sur le module Willie et vissage de l'antenne

5

Fixer le module Willie

Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.

Astuce : Il y a un emplacement dédié sous le module Willie afin de le fixer à un endroit solide.
Exemple d'installation terminée — module Willie fixé au mur

Exemple d'installation terminée — le module Willie (à gauche) est fixé au mur, à l'abri de l'eau.

6

Félicitations ! Envoyez-nous les informations d'installation

Félicitations 🎉 — votre consommation d'eau est désormais suivie par Willie ! Pour finaliser la synchronisation de votre compteur sur la plateforme, nous avons besoin de 1 information et 3 photos.

Information

  • Jour et heure de l'installation

3 photos

  1. L'index du compteur d'eau (juste avant ou juste après l'intervention).
  2. L'identifiant du module Willie (boîtier noir) — situé à l'arrière du boîtier, il commence par un N et possède 8 (ou 9) caractères au total.
  3. Une photo globale de l'installation montrant le compteur d'eau et l'antenne.

Exemples

Exemple : photo de l'index du compteur d'eau

1. Index du compteur

Exemple : photo de l'identifiant à l'arrière du module Willie

2. Identifiant du module Willie

Exemple : photo globale de l'installation

3. Photo globale

Envoyer les photos d'installation au support@meetwillie.com
À réception des photos, nous allons vous communiquer vos accès.

Vérification finale
