Installez l'émetteur d'impulsion CGR EI-5507 sur un compteur d'eau CGR 5507 afin de générer les impulsions nécessaires à la remontée de vos consommations en temps réel sur la plateforme Willie.
Ce boîtier antenne assure l'interface entre le compteur et la transmission des données vers la plateforme Willie.

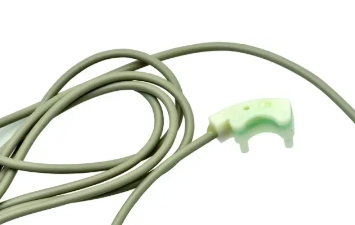

Émetteur d'impulsion reed switch à fixer sur le cadran du compteur CGR à l'aide d'une vis. Il est pré-câblé et doit être connecté au module Willie.
Compteurs CGR de la série 5507 prédisposés pour émetteur d'impulsions.
Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.
Module Willie
Émetteur CGR EI-5507
Assurez-vous d'avoir les éléments suivants à portée de main.

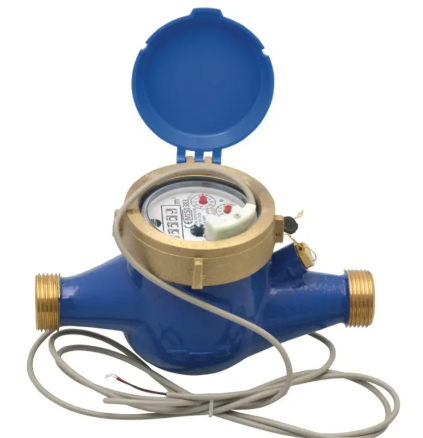

Ouvrez le capot de protection du compteur pour exposer le cadran. Placez l'émetteur d'impulsion sur le côté gauche du cadran, en alignant ses pattes avec les trous de positionnement prévus à cet effet en bas du cadran.
L'émetteur d'impulsion en place sur le côté gauche du cadran, câble dirigé vers le bas.
Fixez l'émetteur en serrant la vis fournie dans le trou prévu à cet effet à l'aide d'un tournevis. Serrez fermement mais sans forcer pour ne pas endommager l'émetteur ou le cadran.
Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.
Branchement du câble de l'émetteur sur le module Willie et vissage de l'antenne
Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.
Exemple d'installation terminée — le module Willie (à gauche) est fixé au mur, à l'abri de l'eau.
Félicitations 🎉 — votre consommation d'eau est désormais suivie par Willie ! Pour finaliser la synchronisation de votre compteur sur la plateforme, nous avons besoin de 1 information et 3 photos.
Information
3 photos
Exemples
1. Index du compteur
2. Identifiant du module Willie
3. Photo globale
