Guide d'installation

CGR EI-5505

Installez l'émetteur d'impulsion CGR EI-5505 sur un compteur d'eau CGR 5505 afin de générer les impulsions nécessaires à la remontée de vos consommations en temps réel sur la plateforme Willie.

Composants

Module Willie

Ce boîtier antenne assure l'interface entre le compteur et la transmission des données vers la plateforme Willie.

Émetteur CGR EI-5505

Émetteur d'impulsion reed switch à insérer dans le capot du compteur CGR. Il est pré-câblé et doit être connecté au module Willie.

Compatibilité

Compteurs compatibles

Compteurs CGR de la série 5505 prédisposés pour émetteur d'impulsions. Le totalisateur dispose de 2 emplacements permettant de choisir le poids d'impulsion : 1 impulsion = 100 L ou 1 impulsion = 1000 L.

Identification du matériel

Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.

Module Willie (datalogger) avec antenne

Module Willie

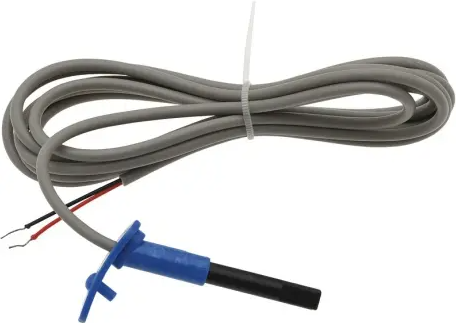

Émetteur d'impulsion CGR EI-5505 — tête reed switch noire pré-câblée avec téton bleu de blocage intégré à sa base

Émetteur CGR EI-5505

Avant de commencer

Assurez-vous d'avoir les éléments suivants à portée de main.

Émetteur CGR EI-5505 (pré-câblé) Téton bleu de blocage (fourni avec l'émetteur) Module Willie
Une question pendant l'installation ? Notre équipe est disponible — écrivez-nous à support@meetwillie.com.
1

⚠️ Important — Identifier le logement correspondant au poids d'impulsion

Le compteur CGR 5505 dispose de deux logements pour l'émetteur d'impulsion, chacun en face d'une aiguille du totalisateur et associé à un poids d'impulsion différent :

  • 1 impulsion tous les 100 litres
  • 1 impulsion tous les 1000 litres

Selon le format de votre compteur, le logement peut être directement accessible ou protégé par un cache plastique noir. Si c'est le cas, retirez uniquement le cache correspondant à l'impulsion souhaitée.

Attention : si l'émetteur n'est pas placé dans le bon logement, le poids d'impulsion remonté sera erroné et votre consommation sera mal comptabilisée. Vérifiez l'aiguille correspondante avant de poursuivre.
Un doute sur le logement à choisir entre 100 L et 1000 L ? Écrivez-nous à support@meetwillie.com avec une photo du totalisateur, nous vous indiquerons le bon logement.

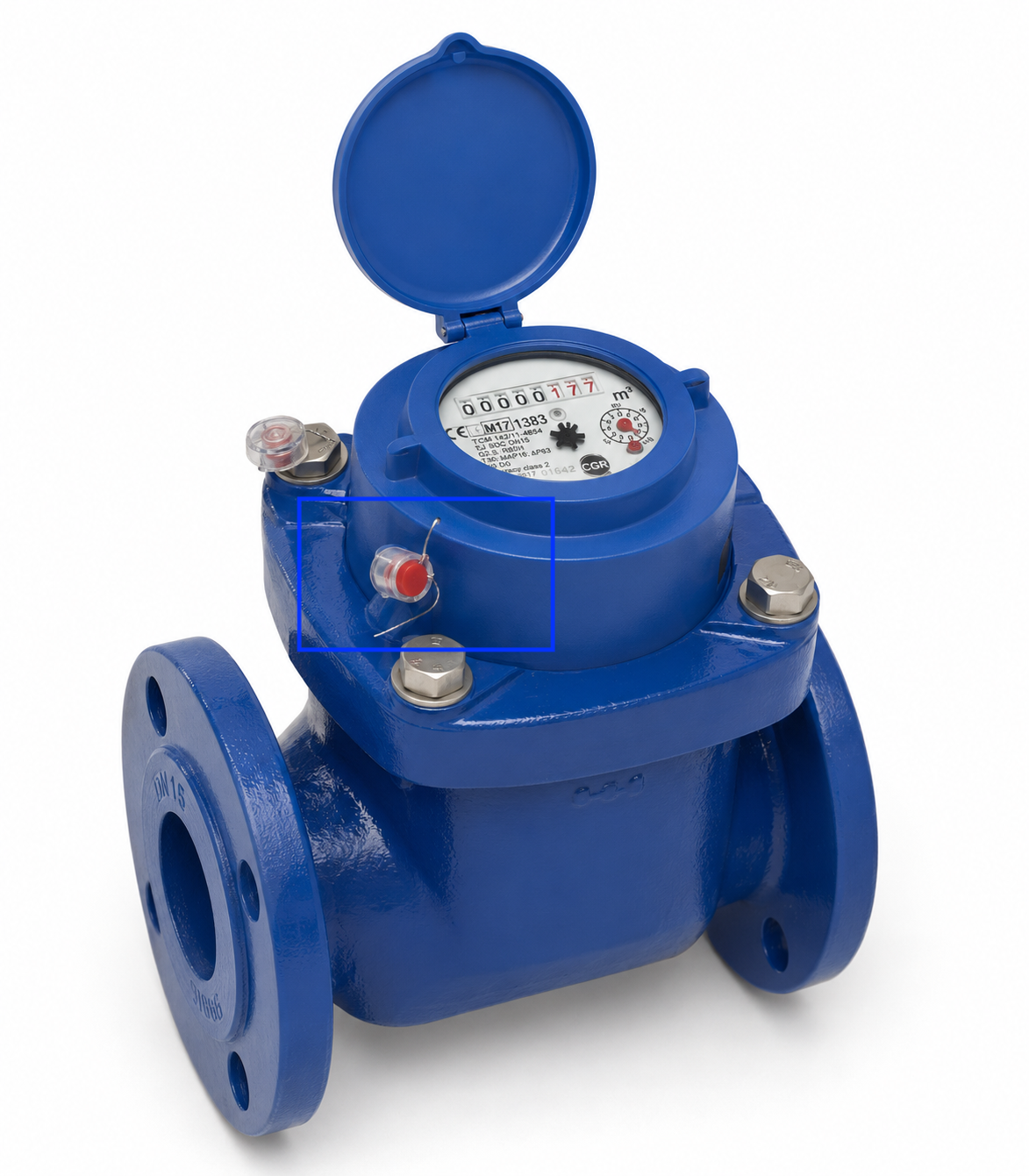

Exemple sur un compteur CGR Woltmann : emplacement de l'émetteur d'impulsion sur le côté du totalisateur, encadré en bleu

Exemple sur un compteur CGR Woltmann — emplacement de l'émetteur d'impulsion encadré en bleu.

2

Insérer l'émetteur d'impulsion dans le logement

Une fois le cache démonté, insérez l'émetteur CGR EI-5505 dans le logement correspondant à l'impulsion souhaitée jusqu'à ce qu'il soit en butée.

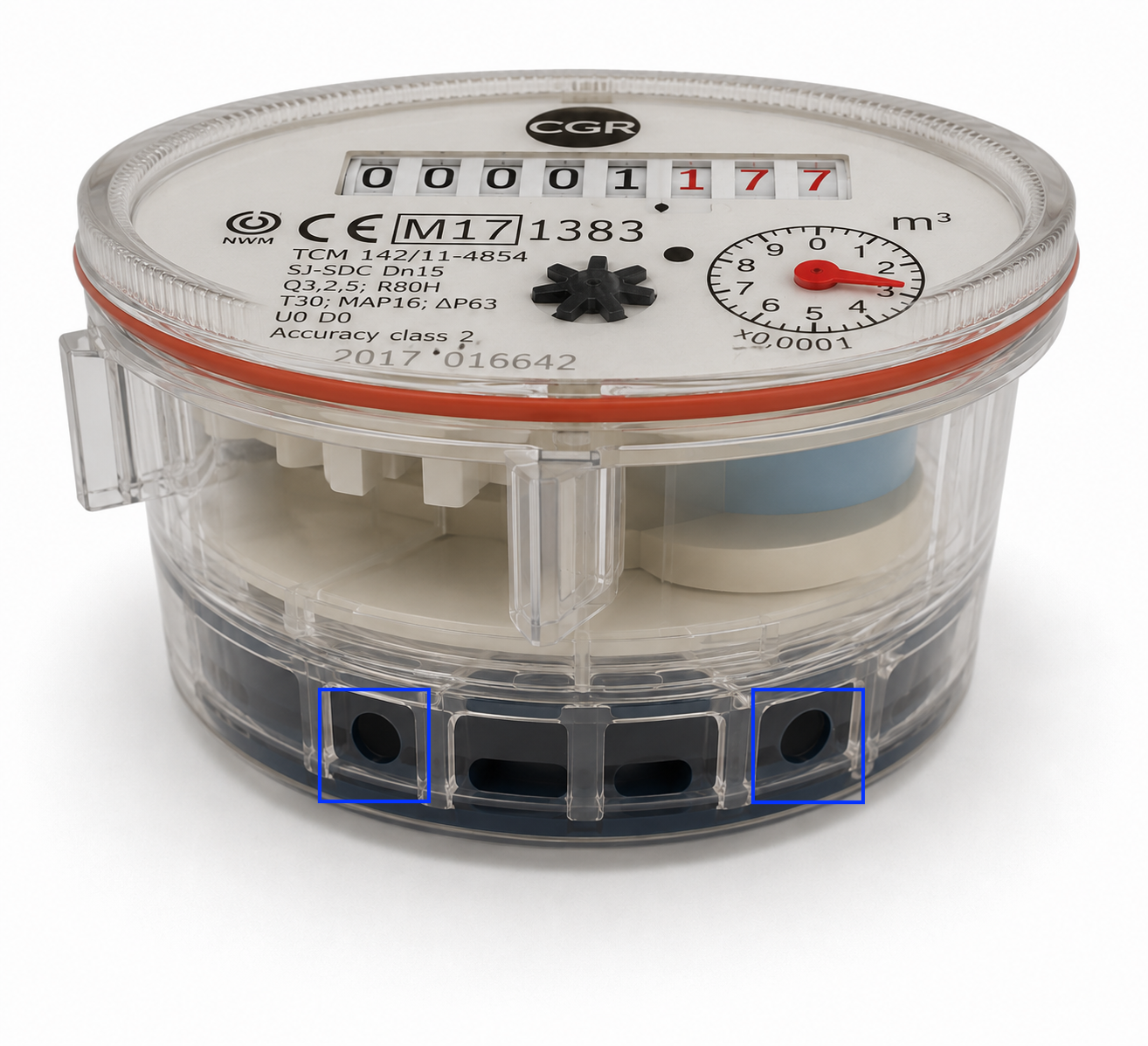

Compteur CGR 5505 vu de face avec les deux logements possibles pour l'émetteur d'impulsion encadrés en bleu sous le totalisateur

Les deux logements possibles pour l'émetteur, encadrés en bleu, sous le totalisateur.

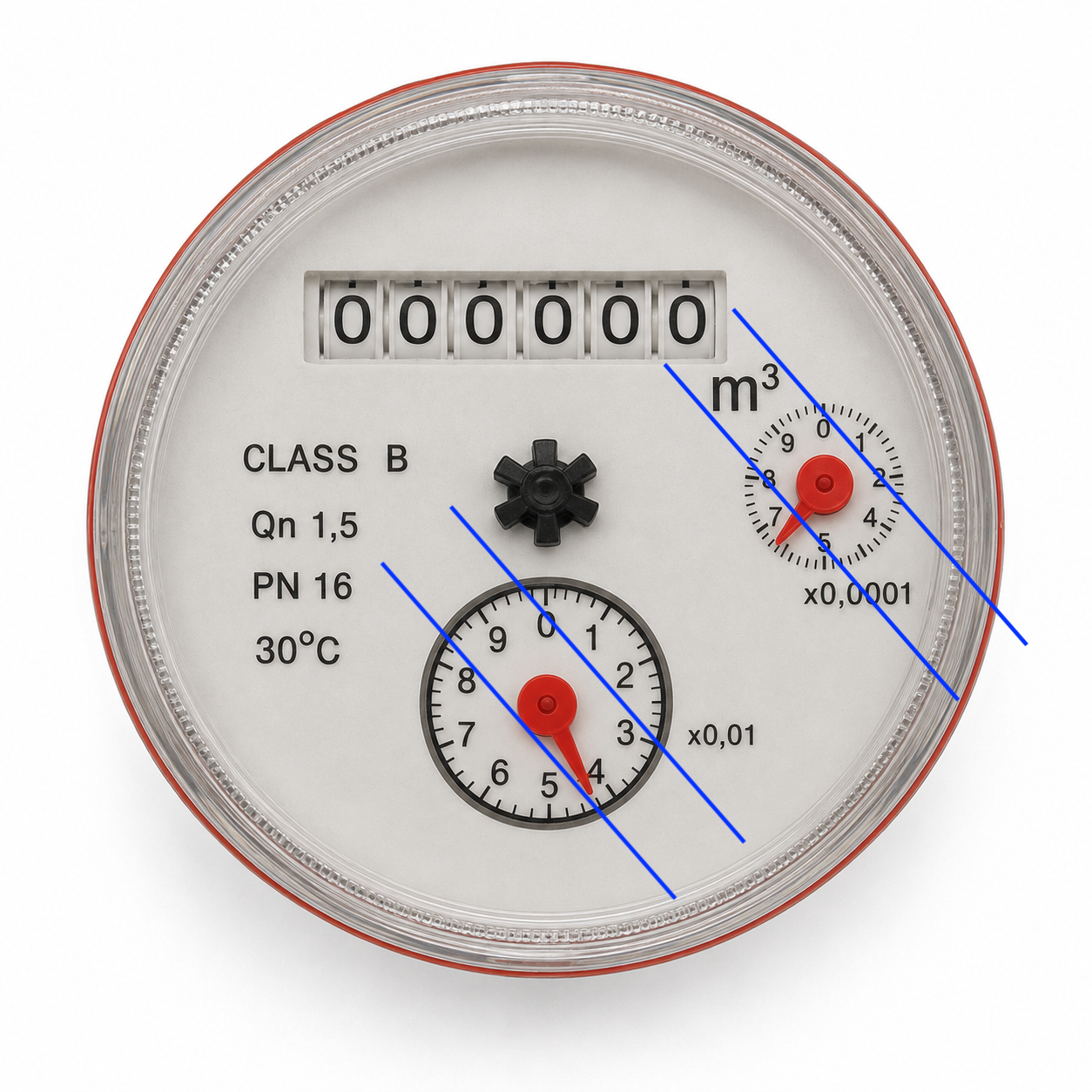

Vue de dessus du totalisateur du compteur CGR 5505 — lignes bleues reliant chaque aiguille (« x 0,01 » et « x 0,0001 ») au logement correspondant sur le pourtour du totalisateur

Vue de dessus : chaque aiguille du totalisateur correspond à un logement sur son pourtour.

3

Bloquer l'émetteur avec le téton bleu

Après avoir mis en place l'émetteur, utilisez le téton bleu livré avec l'émetteur pour le bloquer contre le capot. Le téton s'enfonce dans le logement adjacent et empêche tout retrait accidentel de l'émetteur.

4

Connecter et installer l'antenne du module Willie

Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.

Connexion du câble de l'émetteur d'impulsion au module Willie et installation de l'antenne

Branchement du câble de l'émetteur sur le module Willie et vissage de l'antenne

5

Fixer le module Willie

Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.

Astuce : Il y a un emplacement dédié sous le module Willie afin de le fixer à un endroit solide.
Exemple d'installation terminée — module Willie fixé au mur

Exemple d'installation terminée — le module Willie (à gauche) est fixé au mur, à l'abri de l'eau.

6

Félicitations ! Envoyez-nous les informations d'installation

Félicitations 🎉 — votre consommation d'eau est désormais suivie par Willie ! Pour finaliser la synchronisation de votre compteur sur la plateforme, nous avons besoin de 1 information et 3 photos.

Information

  • Jour et heure de l'installation

3 photos

  1. L'index du compteur d'eau (juste avant ou juste après l'intervention).
  2. L'identifiant du module Willie (boîtier noir) — situé à l'arrière du boîtier, il commence par un N et possède 8 (ou 9) caractères au total.
  3. Une photo globale de l'installation montrant le compteur d'eau et l'antenne.

Exemples

Exemple : photo de l'index du compteur d'eau

1. Index du compteur

Exemple : photo de l'identifiant à l'arrière du module Willie

2. Identifiant du module Willie

Exemple : photo globale de l'installation

3. Photo globale

Envoyer les photos d'installation au support@meetwillie.com
À réception des photos, nous allons vous communiquer vos accès.
