Installez l'émetteur d'impulsion CGR EI-5502 sur un compteur d'eau CGR 5502 afin de générer les impulsions nécessaires à la remontée de vos consommations en temps réel sur la plateforme Willie.
Ce boîtier antenne assure l'interface entre le compteur et la transmission des données vers la plateforme Willie.

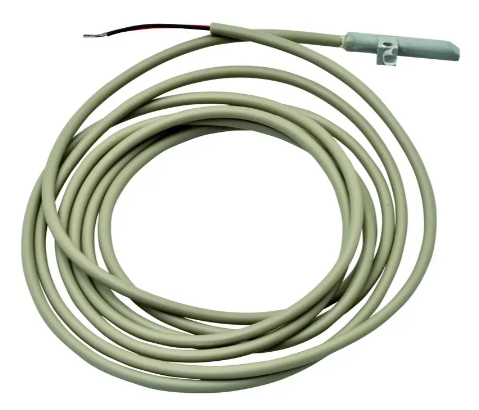

Émetteur d'impulsion reed switch à loger à l'intérieur du couvercle du compteur CGR. Il est pré-câblé et doit être connecté au module Willie.
Compteurs CGR de la série 5502 prédisposés pour émetteur d'impulsions.
Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.
Module Willie
Émetteur CGR EI-5502
Assurez-vous d'avoir les éléments suivants à portée de main.

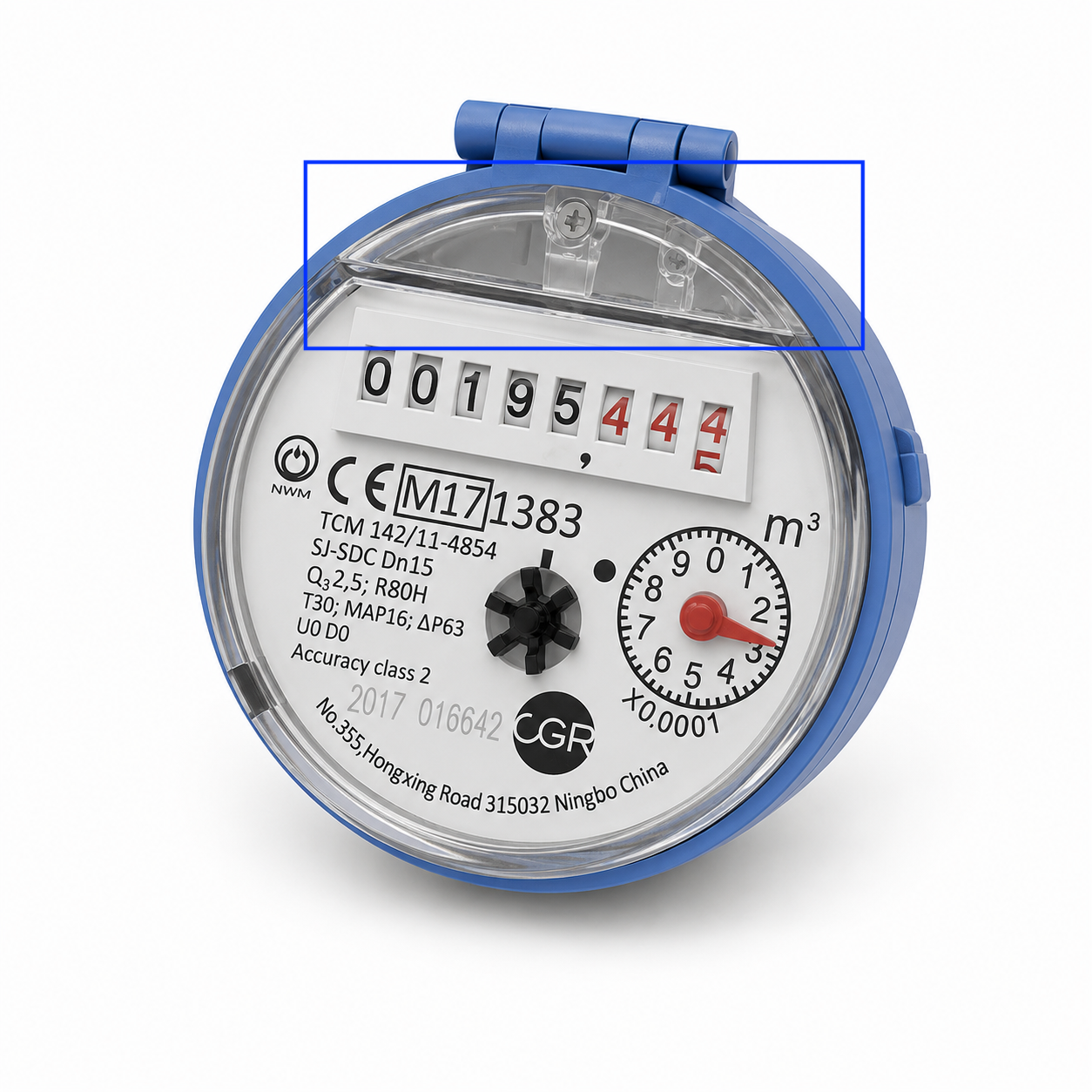

Sur le compteur CGR 5502, repérez la partie supérieure du couvercle située au-dessus du totalisateur (encadrée en bleu sur l'illustration). Retirez les vis et démontez cette partie pour accéder à l'emplacement où sera logé l'émetteur d'impulsion. Mettez la partie démontée de côté.
La partie supérieure du couvercle à démonter, encadrée en bleu.
Insérez le câble de l'émetteur d'impulsion dans la partie du couvercle démontée. Vissez le support de l'émetteur dans le couvercle, puis faites une boucle avec le câble pour le faire sortir par le trou situé sur la droite du couvercle.

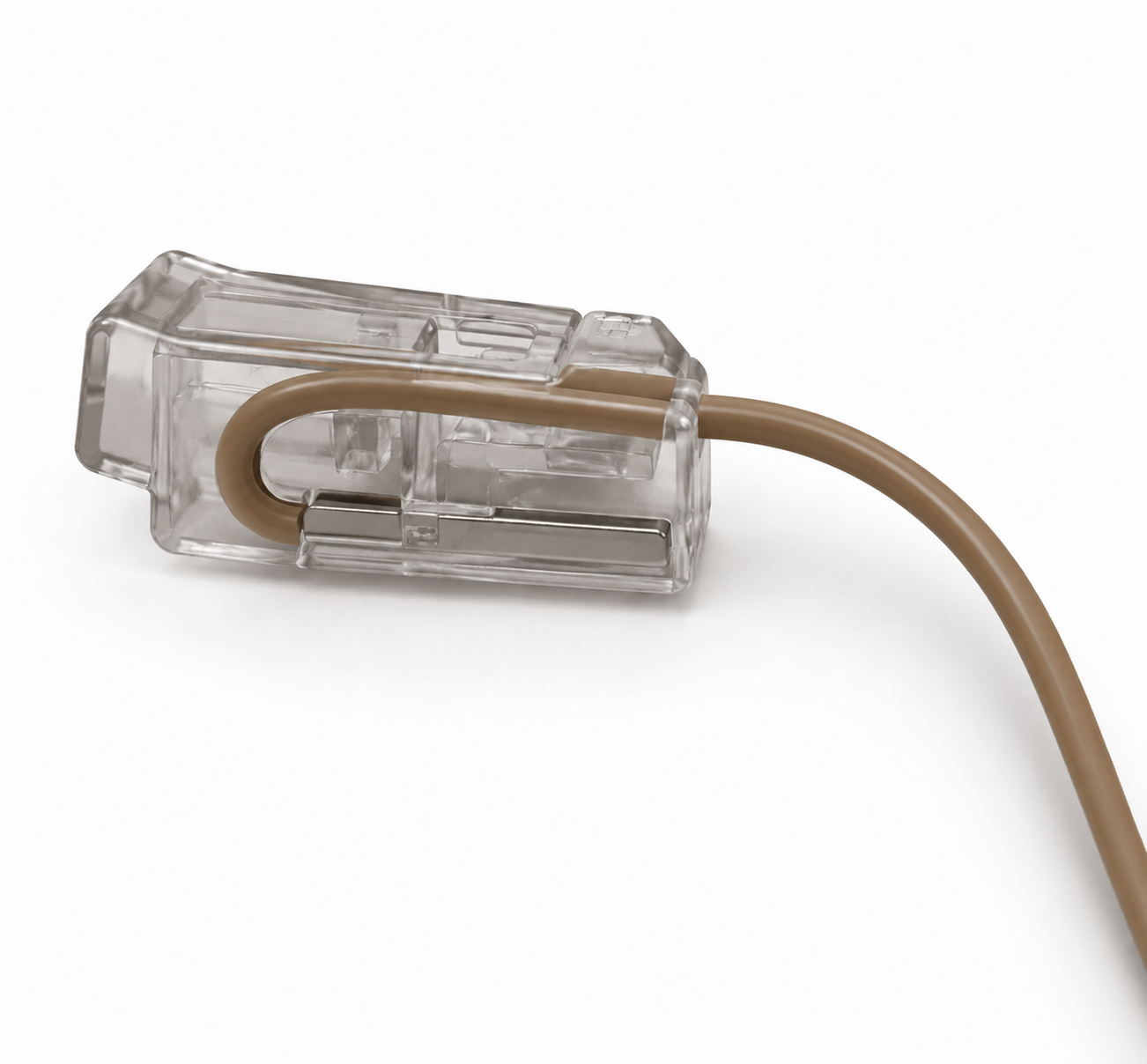

Câble passé en boucle dans le support translucide de l'émetteur.
Remontez l'ensemble dans son emplacement initial sur le bloc de comptage. Replacez la vis et serrez-la pour maintenir solidement l'ensemble en place. Vérifiez que le câble n'est pas pincé entre les pièces.

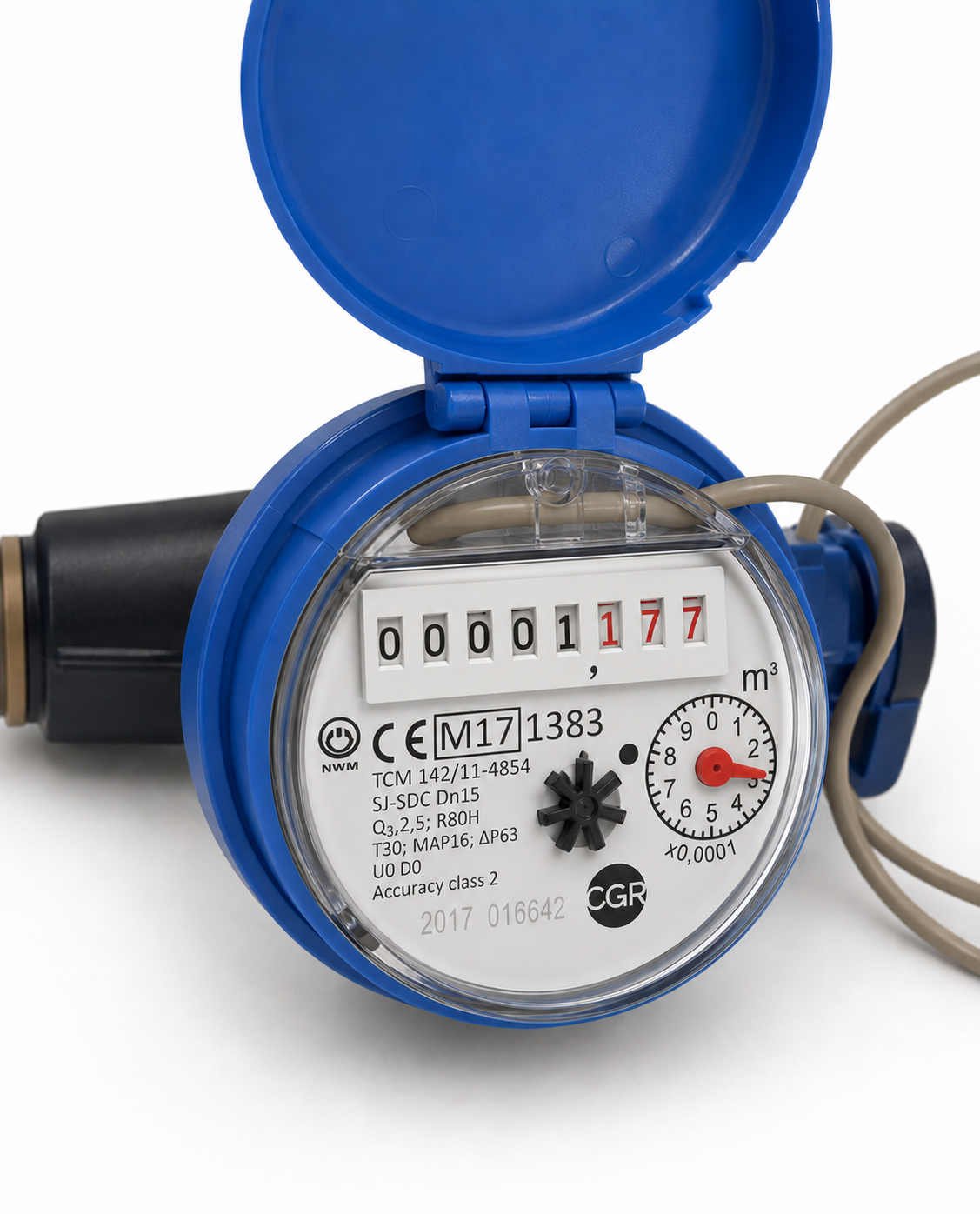

Ensemble remonté sur le bloc de comptage ; le câble de l'émetteur sort sur le côté droit du couvercle.
Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.
Branchement du câble de l'émetteur sur le module Willie et vissage de l'antenne
Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.
Exemple d'installation terminée — le module Willie (à gauche) est fixé au mur, à l'abri de l'eau.
Félicitations 🎉 — votre consommation d'eau est désormais suivie par Willie ! Pour finaliser la synchronisation de votre compteur sur la plateforme, nous avons besoin de 1 information et 3 photos.
Information
3 photos
Exemples
1. Index du compteur
2. Identifiant du module Willie
3. Photo globale
