B-Meter IWM-PL4

Installez l'émetteur d'impulsion B-Meter IWM-PL4 sur un compteur d'eau B-Meter WDE-K50 afin de générer les impulsions nécessaires à la remontée de vos consommations en temps réel sur la plateforme Willie.

Composants

Module Willie

Ce boîtier antenne assure l'interface entre le compteur et la transmission des données vers la plateforme Willie.

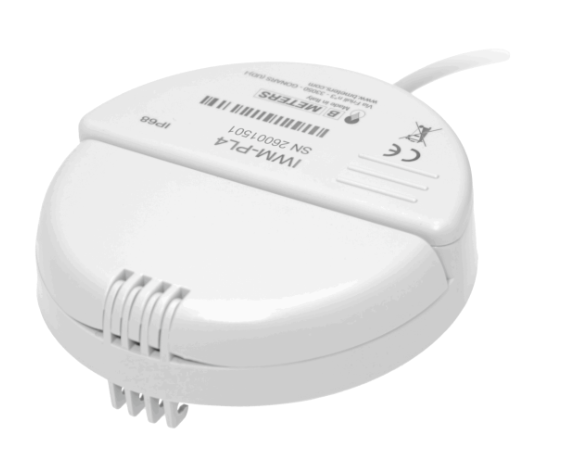

Émetteur d'impulsion B-Meter IWM-PL4

Émetteur d'impulsion à emboîter sur un compteur B-Meter WDE-K50. Il est pré-câblé et doit être connecté au module Willie.

Compatibilité

Compteurs compatibles

Compteurs B-Meter WDE-K50 prédisposés pour émetteur d'impulsions.

Identification du matériel

Familiarisez-vous avec les éléments fournis avant de démarrer l'installation.

Module Willie (datalogger) avec antenne

Module Willie

Émetteur d'impulsion B-Meter IWM-PL4

Émetteur d'impulsion B-Meter IWM-PL4

Avant de commencer

Assurez-vous d'avoir les éléments suivants à portée de main.

Tournevis Émetteur d'impulsion B-Meter IWM-PL4 Module Willie
Une question pendant l'installation ? Notre équipe est disponible — écrivez-nous à support@meetwillie.com.
1

Retirer l'autocollant métallique du capteur inductif

Avant d'installer l'émetteur IWM-PL4 sur le compteur, retirez l'autocollant métallique qui protège le capteur inductif au dos de l'émetteur.

Attention : si l'autocollant n'est pas retiré, le capteur inductif ne pourra pas détecter les rotations du compteur et aucune impulsion ne sera générée.

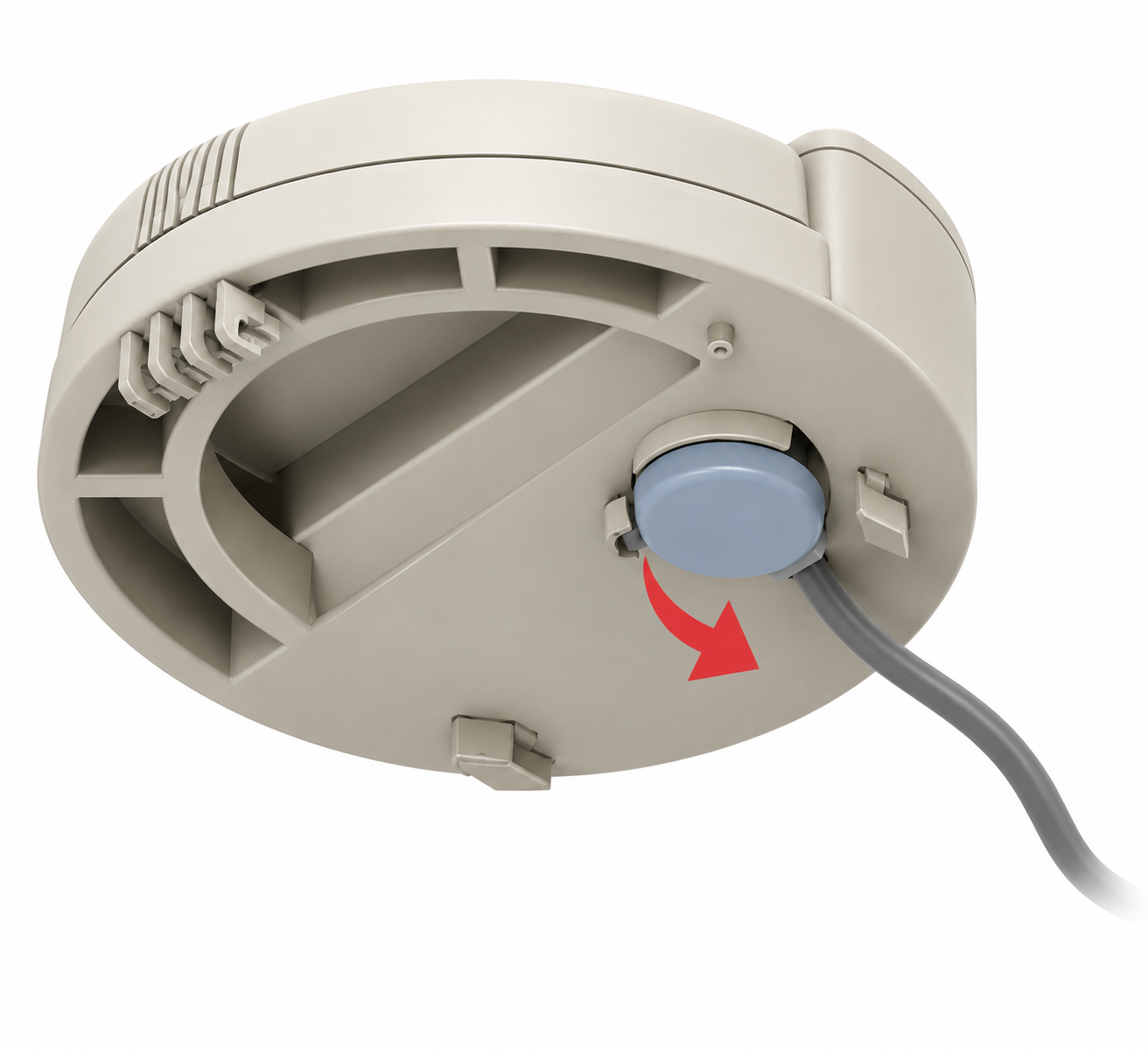

Retrait de l'autocollant métallique du capteur inductif au dos de l'émetteur IWM-PL4

Retrait de l'autocollant métallique du capteur inductif au dos de l'émetteur.

2

Emboîter l'émetteur IWM-PL4 sur le compteur

Positionnez l'émetteur IWM-PL4 sur le compteur en alignant les crochets de l'émetteur avec ceux du compteur. Maintenez le compteur stable et poussez l'émetteur horizontalement jusqu'à ce qu'il s'emboîte et soit centré sur le cadran du compteur.

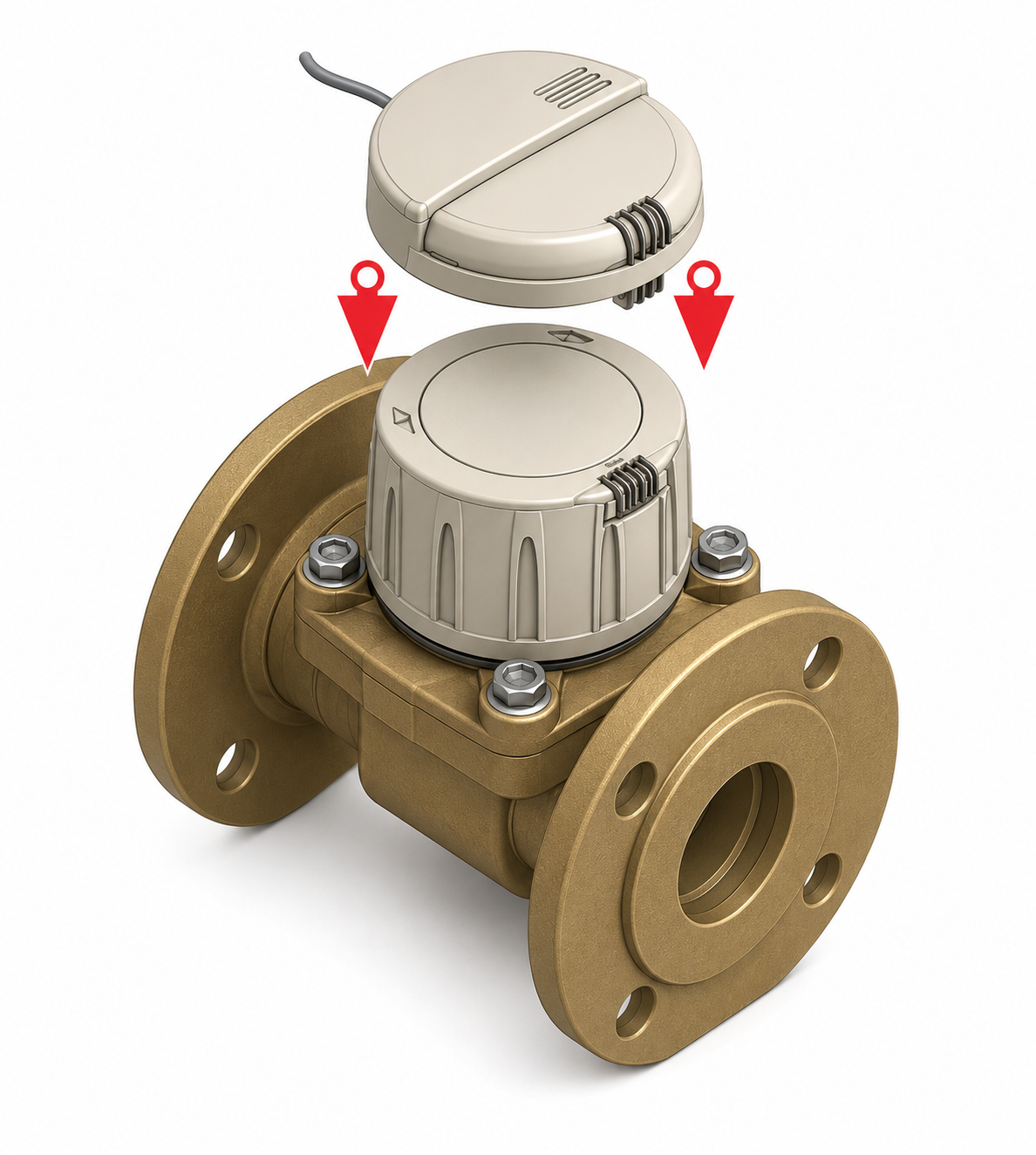

Positionnement de l'émetteur IWM-PL4 sur le cadran du compteur B-Meter WDE-K50 en alignant les crochets

Alignement des crochets et emboîtement de l'émetteur sur le cadran du compteur.

3

Fixer la vis et l'autocollant anti-fraude

Une fois l'émetteur emboîté et centré, vissez la vis de fixation à l'aide d'un tournevis, puis appliquez l'autocollant anti-fraude pour finaliser le montage mécanique.

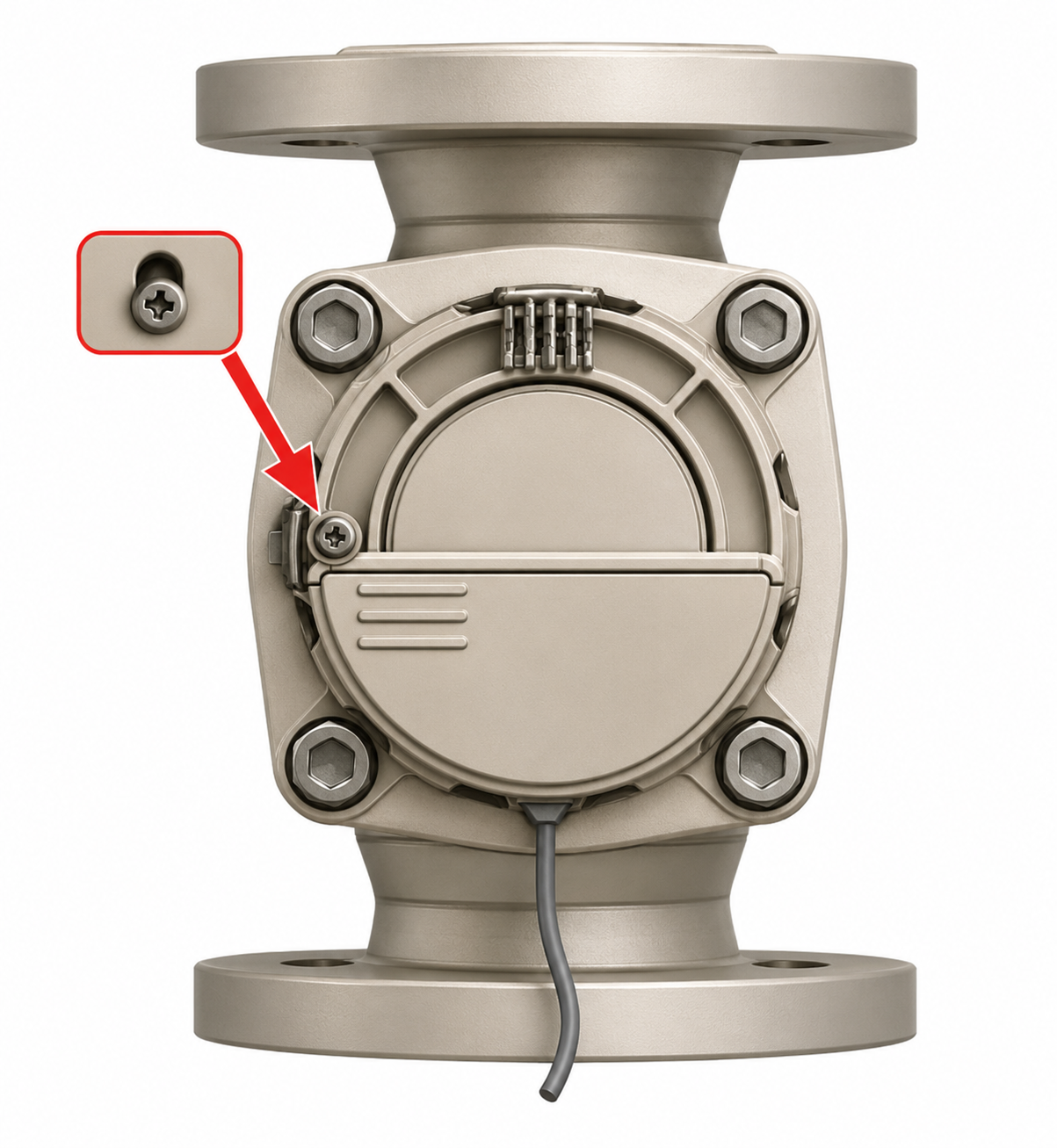

Vis de fixation de l'émetteur IWM-PL4 et emplacement de l'autocollant anti-fraude sur le compteur B-Meter WDE-K50

Emplacement de la vis de fixation et de l'autocollant anti-fraude.

4

Connecter et installer l'antenne du module Willie

Branchez le câble de l'émetteur d'impulsion sur le module Willie, puis vissez l'antenne sur l'emplacement prévu du module.

Connexion du câble de l'émetteur d'impulsion au module Willie et installation de l'antenne

Branchement du câble de l'émetteur sur le module Willie et vissage de l'antenne

5

Fixer le module Willie

Une fois l'émetteur d'impulsion installé, fixer le module Willie pour éviter toute casse et en hauteur pour s'assurer de la force du signal.

Astuce : Il y a un emplacement dédié sous le module Willie afin de le fixer à un endroit solide.
Exemple d'installation terminée — module Willie fixé au mur

Exemple d'installation terminée — le module Willie (à gauche) est fixé au mur, à l'abri de l'eau.

6

Félicitations ! Envoyez-nous les informations d'installation

Félicitations 🎉 — votre consommation d'eau est désormais suivie par Willie ! Pour finaliser la synchronisation de votre compteur sur la plateforme, nous avons besoin de 1 information et 3 photos.

Information

  • Jour et heure de l'installation

3 photos

  1. L'index du compteur d'eau (juste avant ou juste après l'intervention).
  2. L'identifiant du module Willie (boîtier noir) — situé à l'arrière du boîtier, il commence par un N et possède 8 (ou 9) caractères au total.
  3. Une photo globale de l'installation montrant le compteur d'eau et l'antenne.

Exemples

Exemple : photo de l'index du compteur d'eau

1. Index du compteur

Exemple : photo de l'identifiant à l'arrière du module Willie

2. Identifiant du module Willie

Exemple : photo globale de l'installation

3. Photo globale

Envoyer les photos d'installation au support@meetwillie.com
À réception des photos, nous allons vous communiquer vos accès.
